stm32f4引脚图及功能

好的，STM32F4 系列微控制器包含众多型号（如 STM32F401, F405, F407, F411, F427, F429, F446 等），并且有多种封装（如 LQFP64, LQFP100, LQFP144, LQFP176, UFBGA176, WLCSP 等）。没有一个单一的“STM32F4引脚图”，具体引脚排列和功能完全取决于你使用的具体型号和封装。

不过，我可以为你提供通用指南，帮助你理解 STM32F4 引脚的功能分类以及如何查找你所需的具体信息：

一、STM32F4 引脚功能主要分类

1. 电源引脚 (Power Pins):

   • VDD, VSS: 主电源正极 (VDD) 和地 (VSS)。通常有多个引脚对，必须全部正确连接。
   • VDDA, VSSA: 模拟部分电源正极 (VDDA) 和地 (VSSA)。为 ADC, DAC, 内部参考电压等模拟电路提供“干净”的电源，通常需要与数字电源隔离（例如通过磁珠或电感）。
   • VBAT: 备份域电源。用于在 VDD 掉电时为备份寄存器、RTC 和备份 SRAM 供电（通常连接纽扣电池或超级电容）。
   • VREF+, VREF-: ADC/DAC 的参考电压输入正/负极。如果不使用，VREF+ 通常需要连接到 VDDA，VREF- 连接到 VSSA。

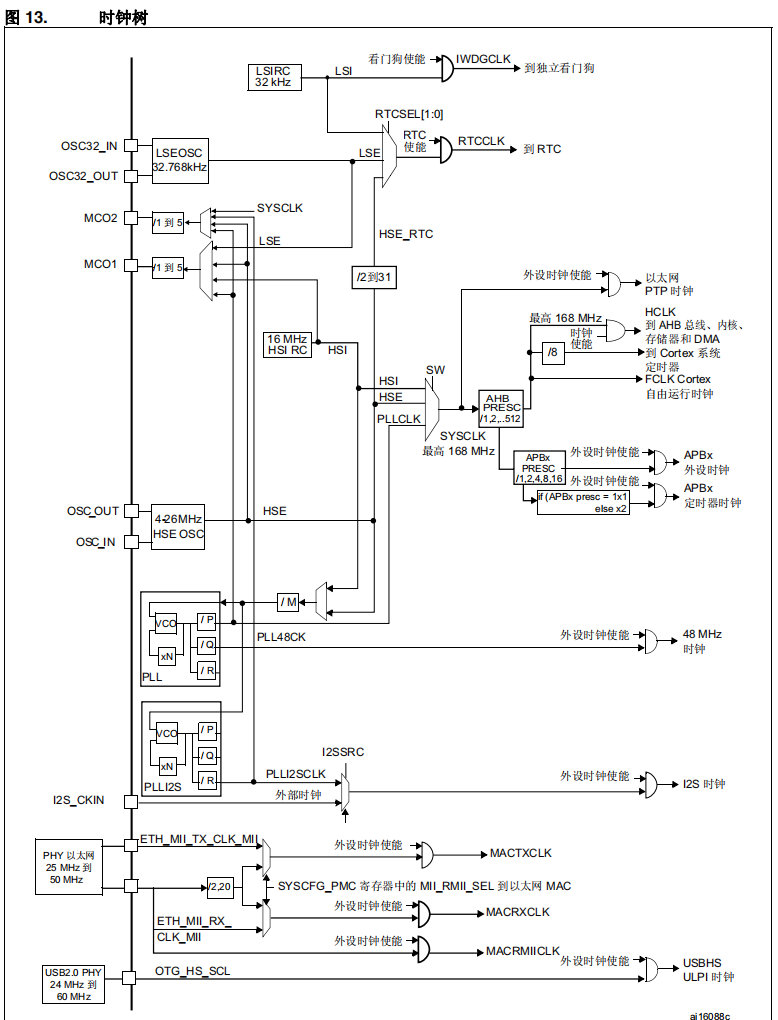

2. 时钟引脚 (Clock Pins):

   • OSC_IN, OSC_OUT: 连接外部高速晶振 (HSE - High Speed External)。频率范围 4-26 MHz。
   • OSC32_IN, OSC32_OUT: 连接外部低速晶振 (LSE - Low Speed External)。通常为 32.768 kHz，用于 RTC。
   • PC14, PC15: 可作为低速外部晶振 (LSE) 引脚，也可配置为 GPIO（当 LSE 不使用时）。
   • PH0, PH1: 在某些型号上（如 F4x7, F4x9）可作为高速外部晶振 (HSE) 引脚，也可配置为 GPIO（当 HSE 不使用时）。

3. 复位引脚 (Reset Pin):

   • NRST: 低电平有效的复位输入引脚。通常需要连接一个外部上拉电阻和去耦电容。

4. 启动模式选择引脚 (Boot Mode Pins):

   • BOOT0: 关键启动模式引脚。通常需要外部上拉或下拉电阻。
   • BOOT1: 在某些型号上存在并与 BOOT0 组合选择启动模式（如从主闪存、系统存储器或 SRAM 启动）。在其他型号上，BOOT1 可能映射到某个 GPIO 或不存在。必须查阅具体型号的数据手册。

5. 输入/输出引脚 (GPIO - General Purpose Input/Output):

   • 大部分引脚都是复用功能 I/O (Alternate Function I/O)，标为 PA0, PA1, ..., PB0, PB1, ..., PI0, PI1 等，取决于封装大小和型号）。
   • 每个 GPIO 引脚可以配置为：
     • 数字输入（浮空、上拉、下拉）
     • 数字输出（推挽、开漏）
     • 模拟输入（用于 ADC/DAC）
     • 复用功能 (Alternate Function - AF): 这是最强大的特性，允许引脚连接到内部外设（如 USART, SPI, I2C, TIM, CAN, SDIO, FSMC, ETH 等）。每个引脚有多个可选的复用功能（AF0 到 AF15），具体功能由 GPIOx_AFRL 和 GPIOx_AFRH 寄存器配置。

6. 调试接口引脚 (Debug Interface Pins):

   • SWDIO, SWCLK: 最常用的调试接口 (Serial Wire Debug)。只需要这两根线即可进行编程和调试。
   • JTDO, JTDI, JTCK, JTMS, NJTRST: 完整的 JTAG 接口引脚。通常 SWD 更常用，占用引脚少。这些引脚在调试器不连接时，通常可以配置为普通 GPIO。

7. 特定外设接口引脚 (Dedicated Peripheral Pins):

   • USB OTG FS (Full Speed): PA11 (DM), PA12 (DP), VBUS (检测), ID (主机/设备识别)。
   • USB OTG HS (High Speed): 需要外部 PHY 芯片。引脚如 ULPI_D0..7, ULPI_DIR, ULPI_NXT, ULPI_STP, ULPI_CLK (60 MHz)。
   • 以太网 MAC (Ethernet): 需要外部 PHY 芯片。引脚如 RMII_REF_CLK, RMII_MDIO, RMII_MDC, RMII_CRS_DV, RMII_RXD0/1, RMII_TXD0/1, RMII_TX_EN。
   • CAN: CAN_RX, CAN_TX。
   • SDIO/SD/MMC: SDIO_D0..3, SDIO_CMD, SDIO_CK。
   • FSMC/FMC (外部存储器接口): 用于连接 SRAM, PSRAM, NOR Flash, NAND Flash, LCD 等。包含地址线 (A0..Axx), 数据线 (D0..D15 或 D0..D31), 控制线 (NE1..4, NOE, NWE, NBL0/1, NL 等)。引脚数量多，功能复杂。

8. 其他功能引脚:

   • PDR_ON: 掉电复位使能（某些型号）。
   • TAMPI_FREQ: 用于某些模拟功能（如 FDCAN）。
   • TAMPER: 入侵检测引脚（连接备份域）。

二、如何获取你需要的具体引脚图和信息

1. 确定你的具体型号和封装： 例如 STM32F407VGT6 (LQFP100 封装) 或 STM32F429ZIT6 (LQFP144 封装)。
2. 访问 ST 官网： 前往 https://www.st.com/
3. 搜索你的型号： 在搜索框中输入你的完整型号（如 STM32F407VG）。
4. 下载数据手册 (Datasheet):
   • 在产品页面找到 设计资源 或 工具与软件 部分。
   • 下载 Datasheet。这是最重要的文档，包含：
     • 引脚定义 (Pinout and pin description): 详细列出所有引脚编号、名称、类型（电源、IO、特殊功能）和默认复用功能。这是你需要的“引脚图”表格。
     • 引脚排列图 (Pinout diagrams): 直观显示不同封装的物理引脚排列图。
     • 封装信息 (Package information): 物理尺寸图。
5. 下载参考手册 (Reference Manual):
   • 在产品页面下载 Reference Manual (编号通常以 RMxxxx 开头，如 RM0090 对应 F405/F407/F415/F417/F427/F429/F437/F439/F446/F469/F479)。
   • 这个文档包含：
     • 所有外设的详细描述和寄存器映射。
     • 每个 GPIO 端口 (PA, PB, PC...) 的复用功能映射表 (Alternate function mapping)。这是理解每个引脚能做什么的关键！** 它会列出每个引脚 (如 PA9) 在 AF0 到 AF15 下分别对应哪个外设功能 (如 USART1_TX, TIM1_CH2, I2C3_SMBA 等)。
     • 时钟树、中断、内存映射等核心信息。

三、重要提示

• 复用功能是关键： STM32F4 的 GPIO 引脚功能极其灵活，同一个物理引脚在不同配置下可以承担完全不同的角色（普通IO、串口、SPI、定时器、ADC输入等）。设计电路和编程时务必参考数据手册的引脚定义表和参考手册的复用功能表。
• 电源和地必须正确连接： 所有 VDD/VSS 对都必须连接，VDDA/VSSA 需要特别注意隔离和滤波。
• BOOT 引脚配置： BOOT0 和 BOOT1（如果存在）的初始状态决定了芯片上电后从哪里启动（用户闪存、系统存储器、SRAM）。这直接影响程序下载和启动。
• 调试接口： 预留 SWD (SWDIO, SWCLK) 接口对于开发和调试至关重要。
• 封装差异巨大： LQFP64 的引脚数量和功能远少于 LQFP176。选择封装时要根据所需外设和IO数量决定。

四、示例 (LQFP100 封装常见引脚 - 仅示意，非完整列表)

• 电源： VDD (7, 20, 42, 63, 83, 99), VSS (8, 21, 41, 64, 82, 100), VDDA (65), VSSA (66), VBAT (70)**
• 时钟： OSC_IN (13), OSC_OUT (14), OSC32_IN (75), OSC32_OUT (76)
• 复位： NRST (94)
• 启动： BOOT0 (95) (BOOT1 可能映射到某个 GPIO，如 PB2)
• 调试： SWDIO (90), SWCLK (89)
• USB FS： PA11 (DM), PA12 (DP)
• 常用 GPIO/复用功能引脚： PA0-PA15, PB0-PB15, PC0-PC15, PD0-PD15, PE0-PE15, PF0-PF15, PG0-PG15, PH0-PH1 (具体可用引脚数量取决于封装和型号)

五、总结

要获得准确的 STM32F4 引脚图及功能，你必须：

1. 明确你的具体芯片型号 (如 STM32F407VGT6) 和封装 (如 LQFP100)。
2. 到 ST 官网下载该型号的 Datasheet 查看 Pinout and pin description 章节获取引脚定义表格和引脚排列图。
3. 下载该系列的 Reference Manual，查看 GPIO 章节的 Alternate function mapping 表格，了解每个引脚支持的所有复用功能。

没有这两份文档，任何关于引脚功能的描述都是不完整和不准确的。设计电路前务必仔细研读这些文档。

补充资源：

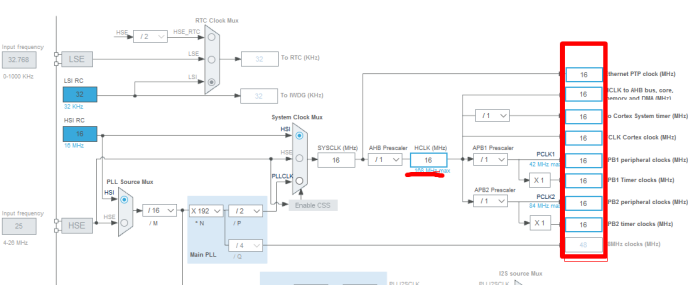

• STM32CubeMX: ST 官方图形化配置工具，可以基于你的型号和封装可视化配置引脚复用功能、时钟和外设，并生成初始化代码。强烈推荐使用！https://www.st.com/en/development-tools/stm32cubemx.html
• 中文社区： 野火、正点原子、硬石等开发板厂商的教程和论坛有丰富的 STM32F4 中文资料和讨论。

希望这个详细的指南能帮助你找到并使用正确的 STM32F4 引脚信息！如果你有具体的型号和封装，我可以尝试帮你指出查找关键信息的方向。
