谐振逆变器是一种特殊的DC-AC（直流转交流）变换器，其核心特点是利用LC谐振回路（电感L和电容C组成的谐振网络）实现功率开关器件的软开关（Soft Switching）技术。相较于传统的硬开关（Hard Switching）逆变器，谐振逆变器能显著降低开关损耗、电磁干扰（EMI），并提升效率和功率密度。
以下是谐振逆变器的关键点解析：
核心工作原理
-
谐振网络（Tank Circuit）：
- 由电感（L）和电容（C）串联或并联组成，在特定频率（谐振频率 ( f_r = \frac{1}{2\pi\sqrt{LC}} )）下产生电流或电压的谐振。
- 谐振时电流/电压波形接近正弦波，开关器件在过零点开启或关断（ZVS/ZCS）。
-
软开关技术：
- 零电压开关（ZVS, Zero Voltage Switching）：功率开关在两端电压为零时导通。
- 零电流开关（ZCS, Zero Current Switching）：功率开关在流经电流为零时关断。
- 软开关避免了开关瞬间的高压大电流重叠，显著降低开关损耗和噪声。
主要类型
根据谐振网络结构和工作模式可分为：
-
串联谐振逆变器（SRI）：
- LC串联，谐振时电流正弦化。
- 适合电压源型负载（如感应加热、电镀电源）。
-
并联谐振逆变器（PRI）：
- LC并联，谐振时电压正弦化。
- 适合电流源型负载或需稳定输出电压的场景。
-
串并联谐振（LLC）：
- 结合L、Lr（谐振电感）、Cr（谐振电容）的多谐振结构。
- 高效宽范围调频，广泛应用于开关电源（如PC电源）和电动汽车充电器。
优势与特点
| 特性 | 说明 |
|---|---|
| 高效率 | 软开关减少损耗，效率可达95%以上（尤其高频场景）。 |
| 低电磁干扰（EMI） | 谐振电流平滑，开关噪声小。 |
| 高频化能力 | 软开关支持更高开关频率（MHz级），减小磁性元件体积。 |
| 可靠性高 | 开关应力低，器件寿命延长。 |
典型应用场景
- 感应加热设备（熔炼、淬火）
- 无线电力传输（磁共振式无线充电）
- LED驱动电源（如OLED电视电源模块）
- 光伏微逆变器（高效DC-AC转换）
- 医疗设备电源（MRI、X光机的高频电源）
- 电动汽车充电器（车载/OBC、直流充电桩）
设计挑战
- 控制复杂度：需精确控制开关频率以维持谐振（如PFM调频）。
- 参数敏感：LC元件容差和温漂影响谐振点。
- 轻载性能：可能偏离软开关区导致效率下降（LLC拓扑改善此问题）。
扩展知识
- 调频控制（PFM）：通过改变开关频率调节输出功率（频率↑→阻抗↑→功率↓）。
- 负载适应性：LLC等拓扑在宽负载范围维持软开关特性。
谐振逆变器在高效率、高频化需求场景中具有不可替代性，尤其在新能源与高端工业领域持续推动电力电子技术的边界。如需深入某类拓扑或应用，可进一步探讨！
谐振逆变器三相电路的原理是什么
谐振逆变器三相电路原理为避免滤波电抗Ld上产生大的感生电势，电流必须连续。也就是说，必须保证逆变器上、下桥臂晶闸管在换流时，是先开通后关断，也即在换流期间(tγ)内所有晶闸管都处于导通状态。这时
张峰9998
2021-11-15 06:42:11
如何制作一个带交流输出的谐振逆变器？
我需要制作一个带交流输出的谐振逆变器。 应用是交流电源 拓扑结构：LLC 或其他 输入：12V 至 24V 直流 无直流输出 100 赫兹 100W 0 至 20A 连续 恒压 0 至 5V 用于
kingnet6688
2023-05-22 07:13:20
串联谐振和并联谐振的特点和区别
的一种特定现象，它在和通讯工程中得到广泛的应用，但在电力系统中，发生谐振有可能破坏系统的正常工作。接下来分析一下串联谐振和并联谐振这两种谐振到底都有哪些区别。从负载谐振方式划分，可以为并联谐振逆变器和串联
中试电力专家
2020-09-04 23:55:35
低成本SMBusCCFL背光控制器MAX8759电子资料
概述：MAX8759集成冷阴极荧光灯(CCFL)逆变控制器采用全桥谐振逆变器设计。在整个输入范围内，谐振工作能够保证可靠启辉，并提供近似正弦的驱动波形。控制器工作在4.5V至28V宽输入电压范围内，...
bigbangboom
2021-04-20 07:38:07
分享一种基于IR2llO芯片的高频感应加热电源驱动电路设计方案

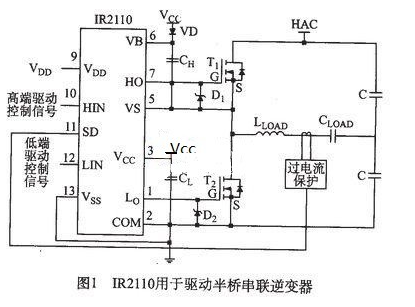

感应加热电源驱动电路设计方案，希望能够通过本次的方案分享，帮助大家更好的完成研发设计工作。 在本次所分享的高频感应加热电源驱动电路设计方案中，我们使用芯片IR2llO用于该种驱动半桥串联谐振逆变器的...
发烧友520
2021-07-26 07:07:52
如何减少逆变器中的电磁干扰
本文要点逆变器是用于将输入直流电转换为输出交流电的一种电路。在高频开关操作时，电源开关会产生较大的dv/dt和di/dt值，从而导致逆变器中产生电磁干扰(EMI)。使用软开关的逆变器称为谐振逆变器
2024-09-21 08:04:13
高频感应加热电源驱动电路设计方案
在了解了这种高频感应加热电源的半桥串联谐振逆变器设计图之后，接下来我们来看一下如何完成负偏压与功率扩展电路的设计工作。下图中，图2给出了具体的负偏压与功率扩展电路。虚线右边为功率扩展电路，采用两对P
2019-05-10 15:03:49
高频直流电源的技术特性和工作原理
变电路 DC电压经由IGBT逆变器桥，谐振电容器Cs和谐振电感Ls形成高频谐振逆变器电路，并且获取高频（20至50kHz）的振荡波形。 3.高频升压整流电路 逆变器的波形由高频变压器升压，由高频
一只耳朵怪
2021-01-18 16:25:12
采用双极型静电感应晶体管实现ZCS谐振变换器电路的设计
变换装置向高频化、高功率密度化发展的关键技术。半桥变换器因所用开关器件少，开关管电压应力不高。驱动简单，抗电路不平衡能力强，已在中小型逆变器中得到广泛应用。半桥零电流转换谐振技术相对于其它零电流技术，具有很大的优越性。因此本文介绍了一种由串联谐振逆变器电路构成的零电流软件开关变换器。
2020-07-27 11:34:59
谐振电感升压DC/DC转换器

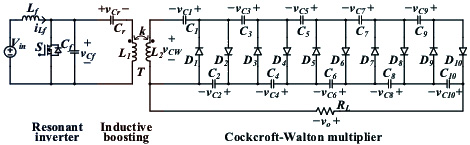

图 1显示了谐振电感升压DC/DC转换器的电路图。它由三部分组成。第一部分称为谐振逆变器，它由电感器、开关和电容器组成。第二部分是电感升压，它有一个电容器和一个空芯变压器。变压器初级和次级之间的匝数
