亚克力板厚度

分享:

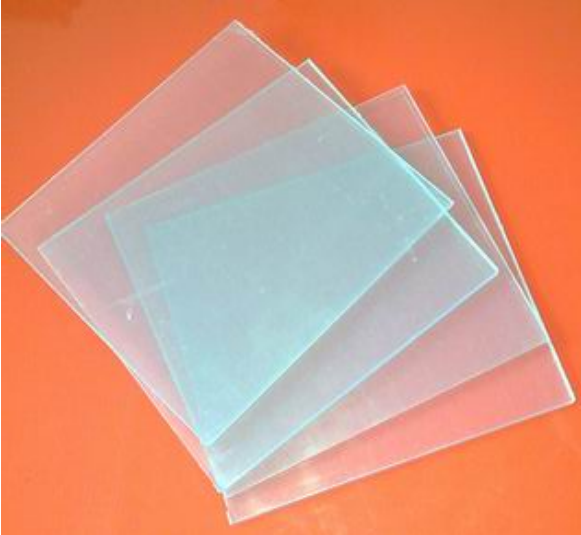

亚克力板的厚度规格非常多样,常见的中文表述和常用规格如下:

常用厚度规格 (单位:毫米 - mm)

  1. 超薄型:

    • 0.5mm, 0.8mm, 1.0mm
    • 用途: 模型制作、特殊贴膜、保护层、轻质展示品、灯箱片基材等。
  2. 薄板:

    • 1.5mm, 2.0mm, 2.5mm, 3.0mm
    • 用途: 最常用范围之一。适用于标牌、灯箱面板、小型展示架、相框、保护罩、简单隔断、工艺品、仪器面板、家具装饰面等。
  3. 中厚板:

    • 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm
    • 用途: 非常常用且应用广泛。适用于更坚固的标牌、大型灯箱、展示柜、货架、隔断、卫浴设施(如浴缸围边、淋浴房隔断)、家具(桌面、架子)、水族箱、机器防护罩、建筑采光顶棚等。8mm和10mm常用于需要较高强度和厚实感的场合。
  4. 厚板:

    • 12mm, 15mm, 18mm, 20mm, 25mm
    • 用途: 需要高强度和承重能力的应用,如重型展示台、工作台面、大型水族箱、建筑结构件、厚实隔断、雕塑、特殊工业部件等。
  5. 超厚板/工程板:

    • 30mm, 40mm, 50mm 甚至更厚
    • 用途: 特殊工业应用、大型水族馆观景窗、高承重结构、特殊装饰构件等。这类厚度需要定制。

选择厚度时需要考虑的关键因素

  • 用途和承重需求: 需要支撑重量或承受压力的地方(如桌面、架子、结构件)需要更厚的板。
  • 尺寸和跨度: 面积越大或悬空跨度越大的板,需要更厚以防止弯曲变形。
  • 透光性和视觉效果: 较厚的板边缘导光效果更明显(常用于发光字、发光标识),整体感觉也更厚实稳重。
  • 加工方式: 激光切割、雕刻对薄板更友好;热弯、开槽、打孔等加工对厚度有一定要求。
  • 成本: 通常厚度越大,价格越高(按面积计算时)。

重要提示

  1. 公差: 亚克力板在生产中存在厚度公差,通常在 ±0.2mm 到 ±0.5mm 左右(具体厚度和厂家标准不同)。对于精度要求高的应用,购买时需要确认公差范围或选择更高精度的板材。
  2. 测量: 使用游标卡尺测量厚度最准确。
  3. 定制: 除了标准规格,许多厂家也提供定制厚度服务。

总结来说,亚克力板的厚度从零点几毫米到几十毫米都有,其中 1.5mm 至 10mm 是最常用和应用最广泛的规格。选择时务必根据您的具体应用场景、强度要求和预算来决定最合适的厚度。

明治案例 |【透明物】【高精度测厚】选这款激光位移传感器

在PCB(印刷电路)制造过程中,经常需要在PCB板材上安装透明或半透明的亚克力。这些亚克力不仅起到保护作用,还可能作为显示或操作界面的一部分。亚克力厚度控制对于产品的整体性能和质量至关重要

2024-10-29 08:04:05

基于全志XR806开发开发的棋子分拣机

的例程,只不过加以了尺寸改动。实现方法可以用3d打印或者激光切割亚克力,我选择了后者因为时间相对简短。使用的建模软件为Solidworks2019,亚克力厚度后3mm,画好零件后,搭建好装配体确认尺寸

爱与友人 2022-03-10 14:20:35

亚克力如何切割? 德国SycoTec主轴电机在亚克力上切割技术

亚克力是传统广告传媒中常用到的一种材料,目前仍然使用广泛,常见的有亚克力灯箱、亚克力字等。在亚克力制作成这些成品的时候,通常需要进行切割处理。那么,我们该如何切割亚克力呢?亚克力怎么切割才能

2021-09-08 18:07:14

测量系统|图像尺寸测量仪测量亚克力

普密斯图像测量仪在测量亚克力方面具有高精度、快速、稳定、智能化等优点,能够满足各种亚克力测量需求,为亚克力的生产和应用提供有力的技术支持。

2024-06-15 10:11:14

如何判断PCB厚度

PCB厚度与层数之间存在一定的关联性,但并非绝对的一一对应关系。通常,层数越多,PCB的总厚度也会相应增加。 常见厚度与层数的对应关系 1.6mm厚度‌:这是最常见的PCB厚度,通常用于14

2025-11-12 09:44:46

pcb的铜箔厚度怎么选择

pcb的铜箔厚度是一个非常重要的参数,要根据PCB在实际场景应用选择,不同厚度的pcb铜箔厚度具有不同的导电性、散热性和电流承载能力等,下面捷多邦小编带大家了解一下pcb铜箔厚度相关知识。

2023-09-11 10:27:35

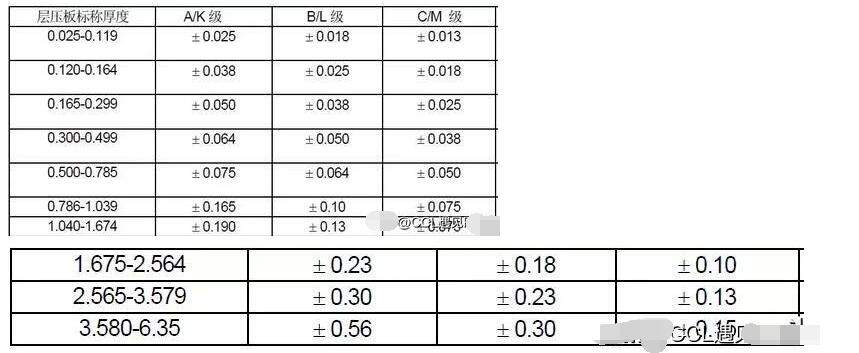

印刷电路厚度标准与应用推荐

印刷电路(PCB)的厚度,指的是制完成后后的厚度。应根据印制电路的功能及所安装器件的重量、外形尺寸和所承受的机械负荷、印制插座的规格来决定。

2019-05-22 14:43:12

PCB厚度对信号传输的影响

PCB厚度对其信号传输性能有着显著的影响。以下是详细分析: 1、信号传输速度 PCB厚度会影响信号传输的速度。一般来说,较薄的PCB由于其较低的介电常数,可以提供更快的信号传输速度。这是

2024-12-06 17:24:39

PCB线路厚度对性能的影响

PCB线路厚度对其性能有着显著的影响,主要包括以下几个方面: 电气性能 PCB厚度直接影响其导电层的横截面积,从而影响电流的传输能力。较厚的PCB具有更低的电阻和更好的散热性,适用于高功率

2024-10-15 09:32:38

广告材料亚克力切割主轴的应用:提高效率和质量的必杀技

,锥面跳动通常1μm,亚克力切口光滑、无毛刺,基本无需其他的处理就能直接使用,并且提高效率,普通切削的5-10倍,缩短加工时间。

2023-06-26 09:20:42

德国SycoTec高速主轴:亚克力切割领域的高效解决方案

在广告制作、家居装饰、电子设备外壳等领域,亚克力凭借透光性好、韧性适中、易加工的特点,成为应用广泛的热门材料。而亚克力切割作为加工环节的核心步骤,其精度、效率与成品质量直接决定了最终产品的竞争力

2025-10-28 11:23:43

如何确定PCB线路厚度

请问如何确定PCB线路厚度

elecfans电答 2020-02-28 16:16:43

请问TigerBoard有没有亚克力盒子?

问下,TigerBoard有没有亚克力盒子,如果有的话,给个链接,谢谢。

jfdgs 2020-03-26 04:14:22

了解pcb厚度一般是多少,为电路设计提供强有力的支持

PCB厚,看似微小却承载着巨大的意义。在电子产品设计中,选择合适的厚至关重要。 今天就让捷多邦小编来带大家了解,pcb厚度一般是多少才合适 一般而言,PCB厚度常见的是1.6mm,这个尺寸

2023-09-15 10:22:14

UV胶水粘接亚克力制品的粘接方法都有哪几种

亚克力粘接UV胶 亚克力作为一种透明的塑料材质,常被用来制作各类工艺品、日用品等等。在亚克力制品的生产过程中,胶粘剂的使用十分广泛。传统方法是用溶剂胶或者玻璃胶进行粘接,但是胶水透明度有限,并且固化

2020-12-23 15:14:18

PCB的线宽、覆铜厚度与通过的电流对应的关系

PCB铜箔宽度、厚度与载流量对照表: 注1:用铜皮作导线通过大电流时铜箔宽度的载流量应参考表中的数值降额50%去选择考虑。注2: OZ即盎司,本来是重量单位,l0z的铜厚是指将重10Z的铜均匀铺在

郑振宇altium 2019-09-02 14:56:52

请问我画四层的PP厚度应该多少?

请问下 我要画个四层关于板子厚度的问题由于板子最上面有GPS天线 我打算作为地层最下面作为电源层MUC 晶振都要加屏蔽罩所以信号就只有在中间的两层中间信号层都要敷铜接地板子的整体为 地层 信号

tonychow80 2019-07-11 04:36:07

PCB孔铜厚度标准及成品铜厚构成

从上两个图中我们可以清楚看到,我们的PCB完成铜厚是由PCB的基铜厚度加上电和图电最终厚度,也就是说完成铜厚大于PCB的基铜,而我们的PCB全部孔铜厚度,是在两流程中电镀完成,即全电镀孔铜的厚度和图形电镀的铜厚度

2019-05-29 10:23:37

三防漆厚度行业标准

电路在投入生产前一般都会使用三防漆喷涂或刷涂进行防护,而三防漆的涂覆厚度影响着电路的防护性能,同时也决定了电子设备的生产成本、安全可靠性等多方面因素。今天小编带大家一起深入探究PCB三防漆涂覆

2025-12-18 15:15:49

四层各层的层厚度怎么设置

我第一次画四层,四层依次是top,gnd,pwr,bottom,但是每两层之间都有介质层,请问一般应该给各个信号层,内电层,介质层多大的厚度啊?

广州洋钒 2019-05-13 07:35:07

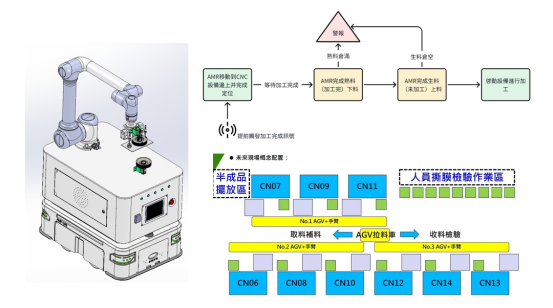

解决方案|AMR复合机器人亚克力CNC上下料
