STM32飞控硬件设计

设计基于STM32的飞控硬件是一个系统工程，需要综合考虑性能、稳定性、功耗、尺寸和成本。以下是关键设计要点和步骤的中文说明：

一、 核心组件选型与设计

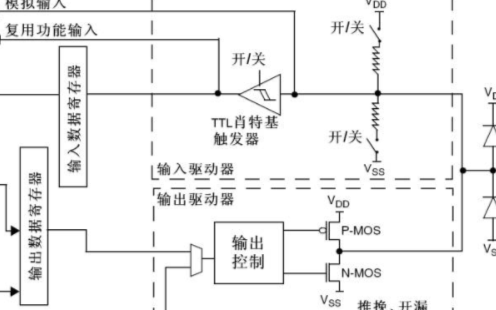

1. 主控制器 (MCU - STM32):

   • 选型依据: 性能需求 (控制算法复杂度)、外设需求 (PWM通道数、UART、SPI、I2C、ADC、定时器)、内存 (Flash/RAM)、功耗、封装。
   • 推荐系列:
     • STM32F4系列 (如 F405, F407, F446): 主流选择，Cortex-M4内核带FPU，主频168MHz+，性能强劲，外设丰富，性价比高。适合大多数多旋翼和固定翼。
     • STM32F7/H7系列 (如 F722, F745, H743): 更高性能 (Cortex-M7, 主频400MHz+)，更大内存，适合需要复杂导航算法 (如视觉导航)、高刷新率或更多传感器融合的应用。
     • STM32G4系列: 性价比高，集成高精度外设 (如HRTIM, ADC)，适合对PWM精度要求极高的应用。
   • 关键外设需求:
     • PWM输出 (TIM): 至少4路 (四轴)，通常需要6-8路以上 (支持舵机/电调，预留扩展)。高级定时器 (TIM1, TIM8) 支持互补输出和死区控制，对驱动无刷电机至关重要。
     • ADC: 多通道，用于读取电池电压、电流传感器信号等。
     • UART: 多个 (GPS, 数传电台, 串口接收机, 调试输出, OSD, 外设扩展)。
     • SPI: 高速接口 (IMU传感器, 外部Flash, 无线模块如ESP8266)。
     • I2C: 连接辅助传感器 (磁力计, 气压计, 部分IMU)。
     • CAN: (可选) 用于更可靠的分布式系统通信 (如大型无人机)。
     • USB: (推荐) 用于调试、固件更新、地面站连接。
     • 足够定时器: 用于系统滴答、PPM输入捕获、通用计时等。
     • 足够内存: Flash存储固件，RAM运行算法和数据处理。

2. 惯性测量单元 (IMU - Inertial Measurement Unit):

   • 核心传感器，决定飞控姿态估计精度。
   • 组成:
     • 3轴加速度计: 测量线性加速度。
     • 3轴陀螺仪: 测量角速度。
     • (强烈推荐) 3轴磁力计: 提供航向信息 (偏航角)，补偿陀螺仪漂移。
     • (强烈推荐) 气压计: 测量高度 (气压高度)。
   • 选型要点:
     • 精度与稳定性: 低噪声、低零偏、低温漂是关键。消费级 (MPU6050, MPU9250, ICM-20602, ICM-42688-P, BMI088, BMI270) vs 工业级/专业级 (ADXL355, BOSCH BMI323, TDK InvenSense ICM-4xxxx系列)。
     • 接口: SPI (首选，高速) 或 I2C。
     • 集成度: 6DOF (加速度计+陀螺仪) 或 9DOF/10DOF (加速度计+陀螺仪+磁力计±气压计)。分立的传感器模块灵活性更高但布线复杂。
     • 振动性能: 对多旋翼尤其重要，选择抗振性好的传感器或设计减震结构。

3. 气压计 (Barometer):

   • 用于测量高度 (相对或绝对)。对定高、返航、自动降落至关重要。
   • 选型: MS5611, MS5607, BMP280, BMP388, LPS22HH, LPS33HW。关注精度、分辨率、响应速度。

4. 磁力计 (Magnetometer):

   • 提供地球磁场信息，用于确定航向 (偏航角)。受硬铁/软铁干扰影响大，需要校准。
   • 选型: HMC5883L, QMC5883L, RM3100, IST8310。集成在9DOF IMU中更常见。

5. 全球导航卫星系统 (GNSS - GPS/GLONASS/BeiDou/Galileo):

   • 提供位置、速度、时间、航向信息。实现定位、导航、返航、自主飞行。
   • 模块选型:
     • 协议: NMEA 0183 (标准) 或 UBX (u-blox专有，更强大)。
     • 接口: UART。
     • 性能: 定位精度 (单点 vs RTK)、首次定位时间、更新率 (5Hz/10Hz)、支持星座数、是否带磁力计/气压计 (如M9/M10模块)。
     • 品牌: u-blox (主流，如 M8N, M9N, M10), Quectel, 移远等。

6. 电源管理:

   • 输入: 通常为2S-6S锂电池 (7.4V - 25.2V)。
   • 电压转换:
     • 主电源 (3.3V): 为MCU、传感器、外设供电。使用高效率、低噪声的DC-DC降压稳压器 (如TPS54331, MP9943, AP62300)，输入范围需覆盖电池电压范围。LDO (如AMS1117-3.3) 仅适合小电流或给噪声敏感模块二次稳压。
     • 5V电源: 为部分外设 (GPS, 接收机, 图传, 舵机) 供电。同样推荐使用DC-DC降压或从3.3V LDO得到 (如果电流不大)。
   • 电池电压监测:
     • 使用电阻分压网络将电池电压降至MCU的ADC量程内 (如0-3.3V)。
     • 计算分压比 (如 10:1)，选择合适精度的电阻。
     • 在分压点加入滤波电容 (RC低通) 滤除噪声。
   • 电流监测 (可选但推荐):
     • 使用电流检测放大器 (如INA240, INA199) 配合低阻值采样电阻 (mΩ级) 测量电池总电流或电机电流。
     • 采样电阻功率和位置选择很重要。
   • 反接保护: 使用MOSFET (如P沟道) 或肖特基二极管 (有压降损耗) 防止电源反接损坏电路。
   • 过压/欠压保护 (可选): 使用电压检测IC或MCU软件监控实现报警或切断输出。

7. 电机驱动接口:

   • 电调信号: 输出PWM或OneShot/DShot协议信号控制无刷电调。信号电平通常为3.3V，确保与电调兼容 (可能需要电平转换或确认电调支持3.3V)。
   • 舵机信号: 输出标准50Hz PWM信号控制舵机。注意舵机工作电压 (5V或更高) 和电流需求，可能需要独立供电。
   • 布局: PWM信号线应远离模拟信号和高频数字信号。

8. 接收机接口:

   • 类型:
     • PPM / PWM: 多通道信号合并到1根线 (PPM) 或每通道1根线 (PWM)。需要MCU的定时器捕获功能。
     • SBUS / IBUS / DSMX / CRSF: 串行协议 (UART)。SBUS是负逻辑 (Inverted)，通常需要硬件反相器 (如74HC14) 或软件反相 (部分MCU UART支持)。
   • 连接器: 常用2.54mm排针或JST GH/Molex等小型连接器。

9. 通信接口:

   • 数传电台: 通过UART连接，实现远距离双向通信 (遥测、参数调整、任务上传)。
   • OSD (屏幕叠加): 通过UART (如MWOSD) 或专用SPI (如Betaflight OSD) 连接，将飞行信息叠加到图传信号上。
   • 外置LED/蜂鸣器: GPIO控制。
   • SD卡槽 (可选): SPI或SDIO接口，用于存储飞行日志、黑匣子数据、参数备份。

10. 调试接口:

    • SWD (Serial Wire Debug): 必备！ 用于下载程序、调试。预留标准的4针 (VCC, SWDIO, SWCLK, GND) 或2针 (SWDIO, SWCLK) 接口。
    • 串口调试 (UART): 预留一个UART连接到USB转串口芯片 (如CH340G, CP2102, FT232RL) 用于地面站通信和调试信息输出。

二、 PCB设计关键考虑

1. 层数: 强烈建议使用4层板。 顶层信号，内层地平面，内层电源平面 (或分割)，底层信号。这能极大改善信号完整性和电源完整性，降低EMI。
2. 布局:
   • 分区: 明确划分区域：MCU及最小系统、传感器区、电源区、电机/舵机接口区、通信接口区。
   • MCU: 放置中心位置，方便布线。晶振靠近MCU，下方避免走线。
   • IMU: 至关重要！ 放置在物理中心 (减少旋转运动引起的线性加速度误差)，远离电机、电源、发热元件。硅胶减震垫安装孔位。传感器下方铺完整地平面，避免高速数字线从其下方穿过。
   • 电源模块: 靠近输入电源接口。功率路径 (输入->DC-DC->输出) 短而宽。电感、电容靠近芯片引脚。
   • 电机/舵机接口: 靠近板边，方便连接。大电流路径加粗。
   • 晶振: 紧贴MCU，下方铺地，避免其他信号线靠近。
   • 连接器: 按功能分区放置板边。
3. 布线:
   • 电源:
     • 主电源输入/输出: 使用足够宽的走线或铺铜。遵循电流大小计算线宽 (IPC标准)。
     • 3.3V/5V: 星型拓扑或平面层供电优于长走线。关键器件 (MCU, IMU) 的电源入口加去耦电容 (100nF陶瓷电容 + 10uF钽电容/陶瓷电容)，尽可能靠近器件电源引脚。
   • 地 (GND):
     • 单点接地 vs 多点接地: 混合使用。模拟地 (AGND) 和数字地 (DGND) 通常在MCU下方单点连接 (如0欧电阻/磁珠/直接连接)。 确保整个地平面低阻抗。
     • 完整地平面: 内层地平面尽可能完整，为高速信号提供回流路径。
   • 信号:
     • 高速数字线 (SPI, USB): 尽量短。阻抗控制 (差分对如USB)。避免直角走线。远离模拟信号和晶振。
     • 模拟信号 (ADC输入): 尽量短。使用保护走线 (Guard Trace) 或地线包裹隔离。远离数字噪声源。在ADC引脚处加滤波电容 (RC)。
     • 传感器总线 (I2C, SPI): 上拉电阻靠近主设备 (MCU)。I2C走线不宜过长。
     • PWM信号: 到电调/舵机的信号线避免过长，远离敏感模拟区域。
4. 过孔: 合理使用过孔连接不同层。电源/地过孔数量要足。避免在晶振、敏感模拟信号下方打过多过孔。
5. 丝印: 清晰标注元件位号、极性、接口名称、关键测试点 (如3.3, 5V, GND, VBAT)。
6. 散热: 大功率元件 (DC-DC芯片、MOSFET) 下方或连接大铜皮散热，必要时加散热孔 (Via Array)。
7. ESD/保护: 在对外接口 (USB, 接收机, GPS, 数传) 的数据线上可考虑添加TVS二极管 (如SMAJ5.0A) 进行静电防护。电源入口可加PTC自恢复保险丝。

三、 调试与测试

1. 分阶段上电测试:
   • 先焊接最小系统 (MCU, 电源, 晶振, 复位, BOOT, SWD) 和电源部分。测试各输出电压是否正常稳定，无短路。
   • 逐步焊接其他模块：传感器、外设接口等。每加一部分测试一次。
2. 烧写Bootloader: 通过SWD接口烧写引导程序 (如Px4 Bootloader, ArduPilot Bootloader)。
3. 烧写固件: 通过Bootloader (USB/UART) 或SWD 烧写飞控固件 (如PX4, ArduPilot, Betaflight, iNav)。
4. 传感器校准: 在飞控软件中进行加速度计、陀螺仪、磁力计、水平校准。
5. 功能测试:
   • 检查各通道PWM输出是否正常。
   • 测试接收机信号输入是否正常。
   • 测试GPS定位、数传通信、OSD显示等。
   • 读取电池电压、电流 (如有) 是否准确。
6. 信号质量检查: 使用示波器检查关键信号 (晶振、PWM、串口) 的波形质量、电压幅值、有无过冲/振铃。
7. 地面站连接: 确保能正常连接地面站 (如QGroundControl, Mission Planner)，查看传感器数据、参数、地图等。

四、 重要提示

• 安全第一: 高压锂电池操作有风险，务必小心短路、过充、过放。调试时使用电流限流的电源。
• 参考设计: 研究成熟的开源飞控项目 (如Pixhawk, Matek系列, Omnibus) 的硬件设计，这是极好的学习资源。
• EMC/EMI: 飞控环境电磁干扰复杂，良好的PCB设计和屏蔽是稳定性的基础。
• 软件是关键: 硬件是载体，飞控算法和软件 (固件) 才是灵魂。选择成熟的开源固件能极大降低开发难度。
• 迭代: 硬件设计很难一次完美，做好多次迭代改进的准备。

设计一个稳定可靠的STM32飞控硬件需要扎实的电子电路知识、PCB设计经验和细致的调试耐心。从核心的IMU布局和电源完整性入手，逐步完善各个模块。祝你设计成功！
