电感瞬态响应是指电感在电路状态突然改变（如接通电源、断开电源、电压突变）时，其电流和电压经历短暂变化最终达到新的稳态的过程。这个过程由电感的基本物理特性决定：电感会阻碍其电流的变化（楞次定律）。
以下是对电感瞬态响应的详细解释：
核心概念：阻碍电流变化
当电路中的开关打开或关闭导致电压变化时，电感会产生一个感应电动势 (EMF = -L * di/dt) 来阻碍电流的改变：
- 电流要增大时：感应电动势极性阻碍电流增长（相当于自身产生一个上负下正的电压）。
- 电流要减小时：感应电动势极性阻碍电流减小（相当于自身产生一个上正下负的电压）。
经典示例：RL电路（电感 + 电阻）
分析一个串联的电阻 R 和电感 L 连接到直流电压源 V 的电路（通过开关控制）。
-
初始状态 (
t = 0-)：- 假设开关断开，电路中没有电流：
i(0-) = 0。
- 假设开关断开，电路中没有电流：
-
接通电源 (
t = 0+)：- 在
t=0瞬间闭合开关。 - 电感行为：电流不能从零瞬间跳变（电感“努力”维持电流为零），因此感生一个与
V极性相反的电动势。 - 瞬时电压：所有电压降都集中在电感两端：
v_L(0+) = V（电流增长方向所需的最大反向电动势）。 - 瞬时电流：
i(0+) = 0（电流尚未开始流动）。 - 电阻电压：
v_R(0+) = 0。
- 在
-
过渡过程 (
t > 0)：- 在电感感生电动势的作用下，电流
i开始缓慢增长。 - 电感两端电压
v_L开始逐渐减小（因为di/dt在减小）。 - 电阻两端电压
v_R开始逐渐增大（因为v_R = i * R）。 - 时间常数
τ：这个过渡过程的速度由时间常数τ决定：τ = L / R（单位：秒）L越大，电感“储存磁场能量”的本领越强，阻碍电流变化的能力越强，达到稳态所需的时间越长。R越大，稳态电流越小（I = V / R），在相同电压下达到更小电流所需的时间越短（因为初始di/dt更大）。
- 电流变化规律：
i(t) = (V / R) * (1 - e^(-t / τ)) - 电感电压变化规律：
v_L(t) = V * e^(-t / τ)
- 在电感感生电动势的作用下，电流
-
达到稳态 (
t → ∞)：- 电流
i(∞) = V / R（达到最大值）。 - 电感电压
v_L(∞) = 0（电流不再变化，di/dt = 0）。 - 所有电压都降在电阻上：
v_R(∞) = V。
- 电流
图形示意（接通电源）：
i(t): 0 ------------> 逐渐上升 ----------> V/R
v_L(t): V ------------> 逐渐下降 ----------> 0断电瞬态响应 (RL 电路断开)
当开关断开时（或移除电源），电感同样会阻碍电流减小。
-
断开瞬间 (
t = 0+)：- 电感行为：电流不能瞬间减小到零（电感“努力”维持原来的电流
I = V/R）。 - 在电感两端会瞬间感生一个非常大的电压（极性试图维持原电流流动，如断开点处电感端为正）。理论上这个电压会趋于无穷大（由于
di/dt → ∞）。 - 实际影响：这在电路中非常危险，会在开关触点或半导体器件两端产生巨大的反峰电压，导致火花、电弧或击穿（如烧坏晶体管）。
- 电感行为：电流不能瞬间减小到零（电感“努力”维持原来的电流
-
过渡过程 (
t > 0) (如果有回路)：- 如果断开时存在一个闭合路径让电流可以流动（例如，通过续流二极管），电流会逐渐衰减到零。
- 衰减速度由（衰减）回路的时间常数
τ'决定（通常是L / R_loop）。 - 电流变化规律（若有续流路径）：
i(t) = (V / R) * e^(-t / τ') - 电感电压变化规律（若有续流路径）：
v_L(t) = - (V / R) * R_loop * e^(-t / τ') = - V e^(-t / τ')（负号表示阻碍减小的极性）
-
达到稳态 (
t → ∞)：i(∞) = 0v_L(∞) = 0
关键要点总结
| 特性 | 描述 |
|---|---|
| 核心物理原理 | 电感阻碍电流的变化 (v_L = L di/dt, 楞次定律)。 |
| 电流变化 | 电感电流不能突变 (i_L 在开关动作瞬间连续)。 |
| 瞬态响应起因 | 电源接通、断开、开关动作、电压阶跃等导致电流被迫变化。 |
时间常数 τ |
τ = L / R (串联 R)，决定瞬态过程持续时间。τ 越长，变化越慢。 |
| RL 接通电源响应 | 电流从零指数增长到 V/R。电感电压从 V 指数衰减到零。 |
| RL 断开电源响应 | 电流被迫改变路径或衰减到零，产生反峰电压 L di/dt (需续流路径保护)。 |
| 能量存储 | 瞬态过程伴随磁场能量 (1/2 Li²) 的储存（接通）或释放（断开）。 |
| 与电容响应对比 | 电容 电压不能突变；电感 电流不能突变。时间常数 τ_c = R C, τ_l = L / R。 |
| 核心公式 | v_L(t) = L * di(t)/dt |
| 危险点 | 断开瞬间产生高反峰电压，必须考虑泄放回路（续流二极管等）进行保护。 |
理解电感的瞬态响应对于设计可靠、安全的电子电路（特别是开关电源、电机驱动、继电器控制等涉及频繁开关的应用）至关重要，尤其需要关注电流不能突变和断开时的高反峰电压这两个关键特性。
一文看懂电感的瞬态响应
电感器与电容器具有完全相反的特性。电容器在电场中储存能量（由两块极板之间的电压产生），而电感器在磁场中储存能量（由通过导线的电流产生）。因此，电容器中储存的能量会试图维持其两端电压恒定，而电感器中储
2025-01-17 12:33:11
瞬态响应的性能指标包括哪些
瞬态响应性能指标是衡量电子系统、电路或信号处理系统在响应瞬态输入信号时的性能指标。这些指标对于确保系统在实际应用中的稳定性、可靠性和性能至关重要。 瞬态响应的定义 瞬态响应是指系统在受到瞬态输入信号
2024-07-29 11:11:51
了解锁相环（PLL）瞬态响应 如何优化锁相环（PLL）的瞬态响应？
了解锁相环（PLL）瞬态响应 如何优化锁相环（PLL）的瞬态响应？ 锁相环（PLL）是一种广泛应用于数字通信、计算机网络、无线传输等领域的重要电路。PLL主要用于时钟恢复、频率合成、时钟同步等领域
2023-10-23 10:10:20
ESD器件的瞬态响应指的是什么呢？
ESD器件的瞬态响应指的是什么呢？ ESD器件的瞬态响应指的是该器件对静电放电（ESD）事件产生的瞬时电压或电流的响应。这些器件被设计用于保护电子设备免受静电放电事件的损害，如在移动设备、计算机
2023-12-04 14:40:04
电源设计#3 简单估算负载瞬态响应
介绍了一种通过了解控制带宽和输出滤波电容器特性来估算电源瞬态响应的简单方法。它利用以下事实：任何电路的闭环输出阻抗都是开环输出阻抗除以一再加上环路增益，或者简称为：图1以图形方式显示了这种关系，两个
ben111
2020-07-30 09:48:52

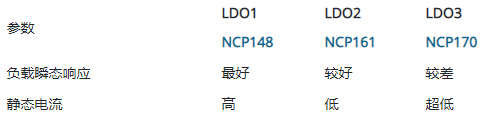

负载瞬态响应与静态电流的关系是怎样的
选择适当的负载瞬态响应同时还要尽量减小静态电流很重要。良好的瞬态响应通常意味着较高的LDO静态电流；而不良的负载瞬态响应通常意味着较低的静态电流。
2022-05-06 14:50:57
瞬态响应的定义和重要性
瞬态响应（Transient Response），又称动态响应、过渡过程或暂态响应，是指系统在某一典型信号输入作用下，其系统输出量从初始状态到稳定状态的变化过程。这是一个与时间有着紧密关系的概念，它
2024-10-10 15:24:10
DCDC电源负载瞬态响应相关资料推荐
DCDC电源负载瞬态响应分析负载瞬态响应输出电压过冲现象及其产生原因如何改善输出电压过冲负载瞬态响应当负载电流突然增大或减小时（在us或ns时间内发生较大变化，变化量设置为80%满载输出电流），输出
emsthe
2021-11-17 06:07:06
改善电源负载瞬态响应性能的设计
电源的瞬态响应性能是指电源在负载变化时的输出响应速度和稳定性。瞬态响应性能好的电源可以在负载变化时快速调整输出电压和电流，从而保证系统的稳定性和可靠性。
2023-11-06 16:30:23
如何对电源做负载瞬态响应测试
电源是电子产品的核心部分，作为一个硬件工程师，当电源完成设计时，对电源做负载瞬态响应测试通常是必不可少的测试环节。通常的电子负载都具有瞬态响应测试功能。
2022-07-04 14:22:17

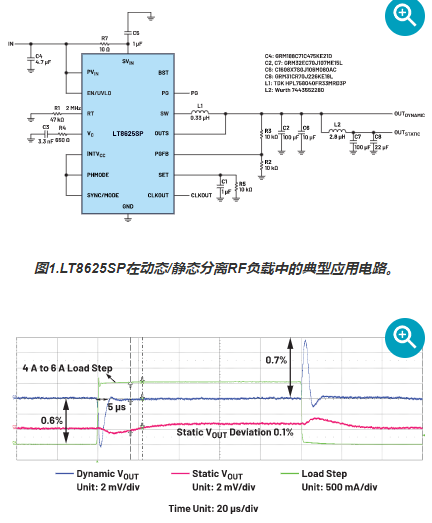

如何实现RF应用的超快电源瞬态响应
本文介绍了在无线（尤其是RF）应用中实现超快电源瞬态响应的实用方法。它旨在解决系统设计人员因电源瞬态消隐周期而导致信号处理效率低的挑战。针对不同的应用提供了示例解决方案。推出静音切换器 3 单片电源系列，以实现最佳瞬态性能。®
2022-12-09 17:19:31
改善负载瞬态响应的方法
作者：Robert Kollman，德州仪器 (TI) 本文将重点介绍利用一个 TL431 并联稳压器关闭隔离电源的反馈环路。文章将讨论一种扩展电源控制环路带宽以改善瞬态负载及线路响应的方法。图 1
xj1223726587
2019-07-11 07:10:40
如何实现RF应用的超快电源瞬态响应
本文介绍了在无线（尤其是RF）应用中实现超快电源瞬态响应的实用方法。它旨在解决系统设计人员因电源瞬态消隐周期而导致信号处理效率低的挑战。针对不同的应用提供了示例解决方案。推出静音切换器 3 单片电源系列，以实现最佳瞬态性能。
2022-12-09 16:18:39
负载瞬态响应----增强环路稳定性测试
验证开关转换器的稳定性对于电源设计非常重要，频率环路响应和负载瞬态响应被经常用于确保开关转换器的稳定性。虽然频率环路响应在设计验证中的地位日益凸显，但负载瞬态响应任被经常使用。通过观察脉宽调制
2024-04-13 08:30:52
为什么要进行电源的瞬态响应测试呢
为什么IC需要自己的去耦电容？为什么要进行电源的瞬态响应测试？天线和整机的无线性能的测试方法有几种？各有什么特点？求大神解答
prism
2021-11-04 06:40:08
LDO稳压器的负载瞬态响应特性
LDO（Low-Dropout Regulator）稳压器的负载瞬态响应特性是指当负载电流突然变化时，LDO稳压器能够快速响应并调整其输出电压以保持稳定的性能。这一特性对于确保电子系统的稳定性
2024-09-11 14:15:12
如何实现RF应用的超快电源瞬态响应
实现快速瞬态电源轨的最直接方法之一是选择具有快速瞬态性能的稳压器。静音开关 3 系列 IC 具有极低频率输出噪声、快速瞬态响应、低 EMI 辐射和高效率。它采用超高性能误差放大器设计，即使采用激进
2022-12-13 11:54:50
电源设计的负载瞬态响应改善
电源控制环路带宽以改善瞬态负载及线路响应的方法。您可能必须要参考原文来继续这一讨论。功率级是一个带电容输出滤波器和单极衰减的电流模式控制反馈电路。图 1 显示了该控制环路的结构图，该图已得到极大的简化
深海零下一度1
2019-07-11 07:33:30
测试负载瞬态响应的注意事项有哪些
DCDC测试需要进行频域响应，以确保在负载瞬态变化时是否能够快速做出响应。频域响应测试需要频域响应分析仪，现在是德科技将其集成到示波器中，通过示波器就可以自动测试频域响应，绘出波德图，具体请
doublelove
2021-11-12 08:23:44
一文读懂什么是电源瞬态响应
。对电流的需求突然增加时，电源的输出电压就会瞬间下降。同理，电流的下降会导致电源电压突然升高。Chrent什么叫瞬态响应？瞬态响应是当负载吸收电流发生跳变的瞬间，就会
2025-04-23 17:31:45
电源模块瞬态响应和效率相似的问题
本系列中，我将讨论与电源模块瞬态响应和效率相似的问题。 瞬态响应是最具挑战的模块功能之一，以缩合成前页列表。这个困难常常导致制造商声称他们的设备具有类似“超快速瞬态响应”的物品。而此困难很可能导致此物
2021-12-20 15:17:34
封装技术开发要点：不同模型下的瞬态响应分析
点击蓝字 关注我们 在封装开发中，如何正确使用数据表的热特性参数以做出设计决策经常存在一定的误区。之前我们讨论了稳态数据 和瞬态数据的解读与多输入瞬态模型 ，今天我们将继续分析各种模型下的瞬态响应
2023-03-28 03:10:01
300/600mA的超快瞬态响应LDO稳压器的典型应用
RT9166 300 / 600mA，超快瞬态响应LDO稳压器的典型应用。 RT9166 / A系列是CMOS低压差稳压器，针对超快速瞬态响应进行了优化
机智girl
2020-08-17 09:31:43
具有快速瞬态响应的极低压差稳压电路
对于CPU/MCU/FPGA电源应用，快速瞬态响应、低输入电压、极低压差线性稳压器是三个关键指标，这就需要稳压器件在整个温度范围内具有严苛的基准容限。
2022-03-08 11:00:27
特瑞仕DC/DC转换器的HiSAT-COT高速瞬态响应技术
近年来，对电源IC的性能要求日益提高。为了稳定驱动SoC和FPGA等高性能设备，兼具快速瞬态响应、低EMI和极小安装面积至关重要。正因如此，特瑞仕的DC/DC转换器系列以其独有的高速瞬态响应技术
2025-09-05 09:26:36
面向大电流、快速瞬态响应噪声敏感型应用的多相解决方案
本文提供一种多相单片式降压解决方案，旨在应对构建处理单元的电源时需满足的大电流、快速瞬态响应要求。我们采用称之为Silent Switcher® 3架构的新型低输出噪声技术，其快速瞬态响应特性支持多相操作。
2023-07-10 10:30:13
如何以低成本改善电源的瞬态响应性能你知道吗？
电子电路一般都需要一个即使在负载电流发生瞬变时，输出电压也能维持在特定容差范围内的电压源，以确保电路的正常工作。设计工程师必须在理解瞬态响应原理的基础上，利用正确的设计思路才能以较低的成本改善电源的瞬态响应性能。
2019-02-03 08:49:00

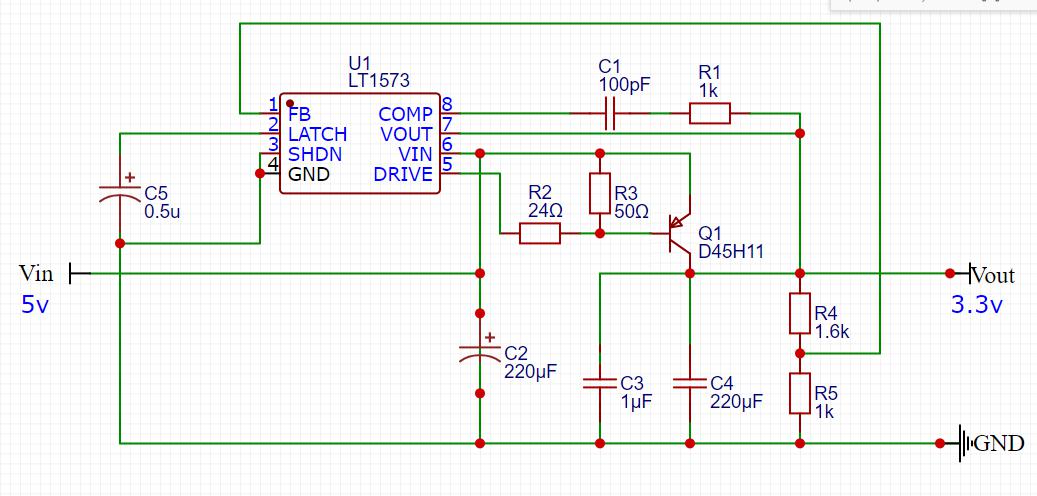

采用LT1573 LDO稳压器的快速瞬态响应方案
