探头是什么？无源探头的适用范围介绍

好的，来回答您关于探头，特别是无源探头的问题：

1. 探头是什么？

广义概念： 在一般用语中，“探头”指一种顶端装有传感器或检测元件，用于接触、探测、采样或测量目标物状态的装置。它广泛应用于各种领域：
- 医疗： 体温探头、超声探头、内窥镜探头。
- 工业检测： 超声波探伤探头、温度探头、压力探头、气体检测探头。
- 科研： 光谱探头、显微镜探头。
- 电子测量： 示波器探头（这是最常见的特定含义）、万用表表笔（也是一种简单探头）。
狭义概念（电子测量领域）：
- 在电子工程和测试测量中，我们常说的“探头”，特别是示波器所配的探头，特指一种精确、可控地将电路中的信号连接到测试设备（主要是示波器，也包括部分频谱仪、逻辑分析仪等）输入端的专用连接器件或系统。
- 关键作用：

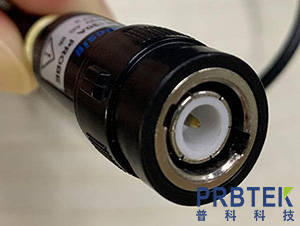

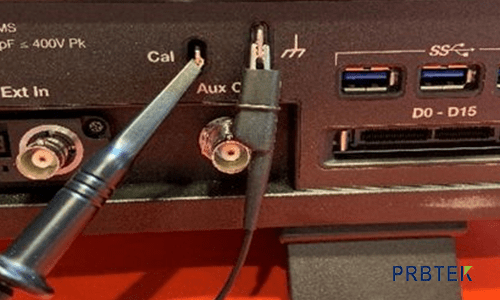

  - 建立物理连接： 将示波器的输入端（BNC等接口）延伸到电路上的测试点。
  - 安全隔离： 保护示波器和操作人员免受电路上可能存在的危险高电压影响。
  - 信号保真： 尽可能准确地将电路中的电压信号传输到示波器，最小化对被测电路的影响（负载效应），并真实还原信号波形（幅度、频率、上升时间等）。
  - 信号调节： 有的探头会进行衰减、放大等处理，使信号在示波器量程和范围内便于观察。

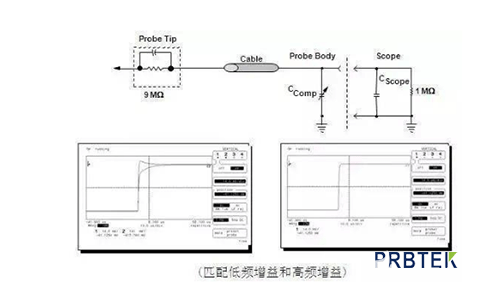

- 核心挑战： 探头本身有电阻、电容和电感等特性，连接到电路时会产生“负载效应”（并联电阻、电容），改变原始信号。因此探头的设计和选择至关重要，目的是尽可能减小这种影响。

2. 无源探头的适用范围介绍

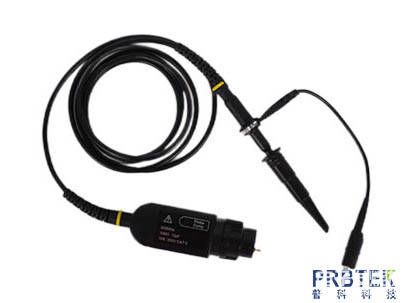

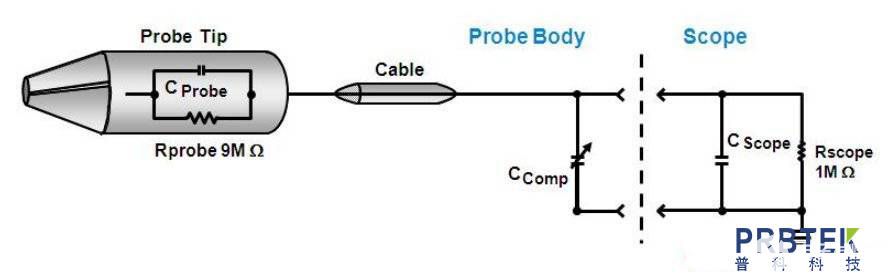

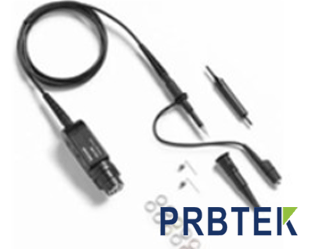

“无源探头”是指探头内部不包含需要电源供电的放大器或晶体管等有源元器件的探头。它们主要依靠电阻、电容等无源元件（有时也会有少量电感）构成衰减网络。

适用范围：

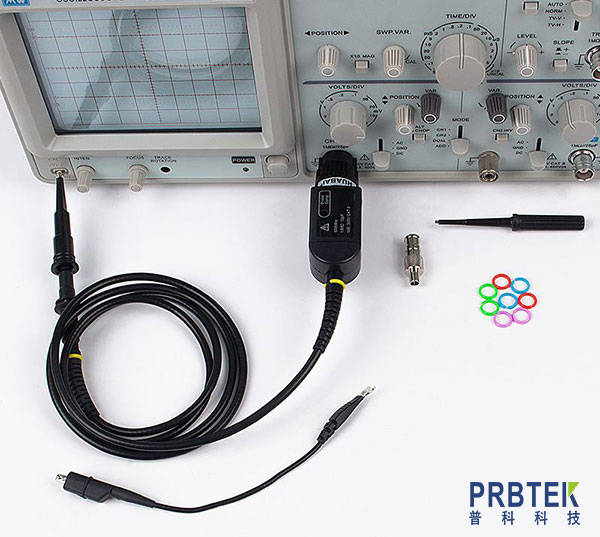

基础测量： 无源探头是示波器最常见、最经济实惠、最易于使用的标配探头类型。
中低频信号：
- 主要适用于测量相对较低频率（通常在 DC - 几百 MHz 范围，常见规格为 100MHz, 200MHz, 350MHz, 500MHz）的信号。
- 随着信号频率升高，探头本身的输入电容负载效应会显著增大（容抗 1/(2πfC) 减小），导致信号高频分量被衰减更多，波形失真（如上升沿变缓、幅度减小），带宽能力下降。

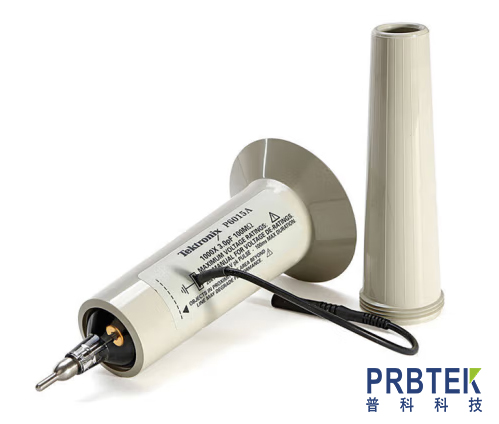

中等电压信号：

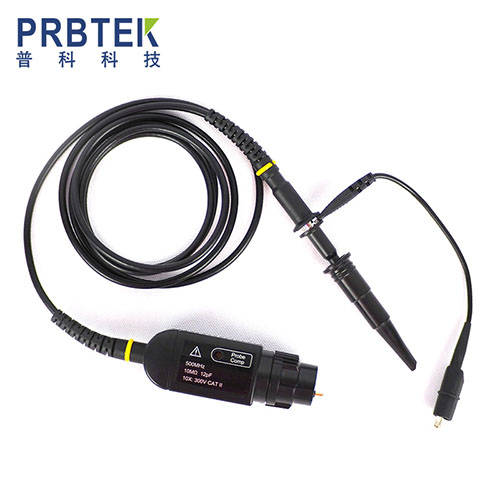

- 标准的 10:1 无源探头额定电压范围较宽（通常在几百伏 RMS 或峰值 DC+ACpp）。
- 能安全测量电路中的中高压信号（如电源电压、开关电源节点、电机驱动信号等）。
通用性场景：
- 教学实验： 大学、职业院校实验室的基础电路实验。
- 设备维修： 一般性的电子设备、家电、开关电源的检修。
- 数字电路调试： 低速或中速数字逻辑信号（如时钟、复位信号、低速数据线）的初步观察。
- 电源测量： DC 电压纹波、电压稳定性、电源开关时序等。
- 音频信号测量： 音频范围（20Hz - 20kHz）信号观测。
优点（在其适用范围内）：
- 成本低： 是价格最便宜的探头类型。
- 易于使用： 通常即插即用，无需外接电源。
- 坚固耐用： 无复杂的有源电路，相对皮实。
- 动态范围宽： 额定电压较高，可测量高压信号。
- 输入电阻高（通常 1 MΩ）： 在低频或DC测量时，对被测电路的并联负载电阻相对较轻（1MΩ并联负载对于大多数中等阻抗电路影响较小）。

限制范围（不适合的情况）：

高频/高速信号： 测量高频率（接近或超过其标称带宽）、快上升沿的信号时，输入电容引起的负载效应会导致严重失真。带宽要求极高（GHz以上）时通常使用有源探头。
低幅度信号： 标准10:1衰减（信号衰减10倍），如果信号本身幅度就很小（如几十mV级别），经过衰减后示波器上的信号会更微弱，难以精确测量或易受噪声影响。此时需要低衰减比（如1:1）或高增益的有源探头。
高源阻抗电路： 虽然输入电阻高（1MΩ），但探头的输入电容（通常在10-20pF量级）在高频下会成为显著的并联负载，容易影响高源阻抗（例如一些传感器输出、高阻节点）电路的工作状态。
极精确或极低噪声测量： 无源探头本身可能引入一定的噪声，且其频响特性在接近带宽极限时不如高质量有源探头平坦。

总结：

无源探头（尤其是10:1衰减比）是电子测量领域最基础、最通用、最经济的探头选择。它的核心优势在于电压承受能力强、成本低、使用简便。它非常适合测量中低频、中高压的信号，在通用电子调试、教学、维修、数字电路初步分析、电源测量等场景中非常实用。

但是，当遇到 高频信号、低幅度信号、高精度测量要求或连接到高源阻抗节点时，就需要考虑使用更高性能的有源探头或其他专用探头（如差分探头、电流探头）来克服无源探头的局限性，以确保测量的准确性。

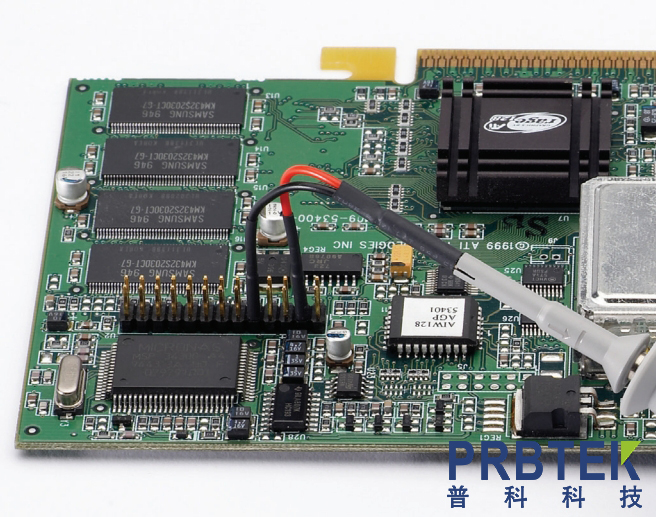

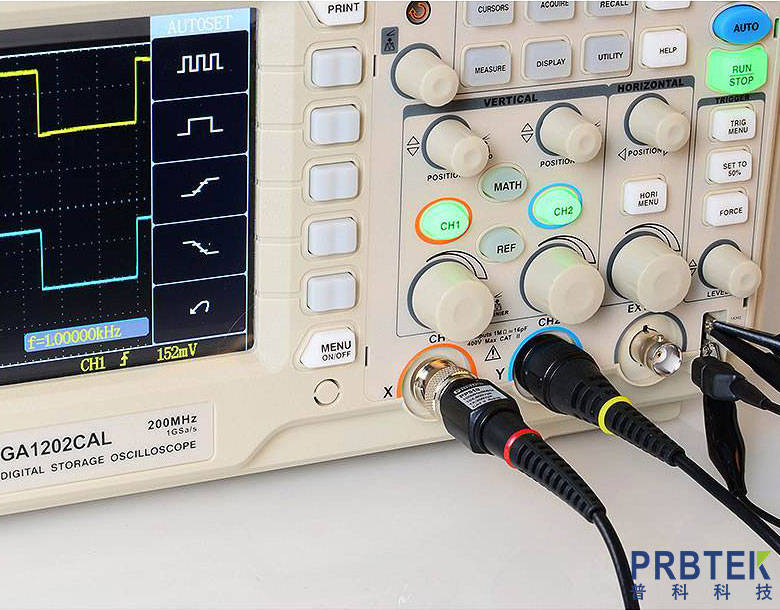

图示: 示波器配无源探头测量电路板 (图片说明：工程师使用示波器配合无源探头测量电路板上的信号。探头通过BNC接口连接到示波器，前端有接地夹和探测针/挂钩连接到被测点。)
