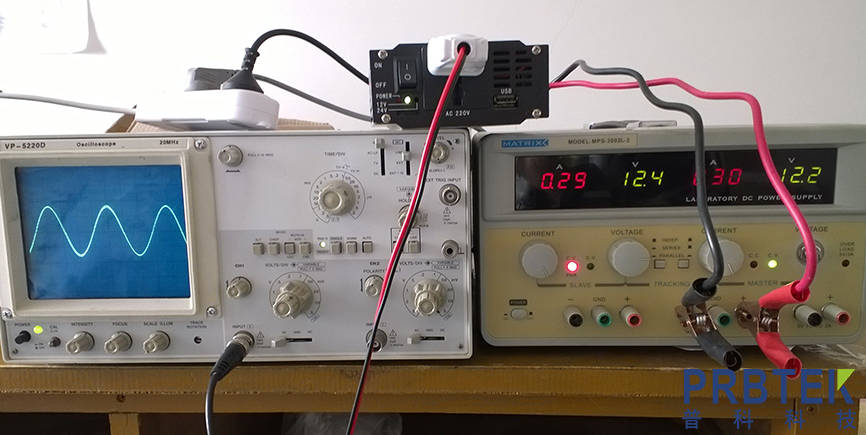

示波器探头是将被测电路信号传输到示波器输入端的连接器和传感器，它的选择和正确使用对测量结果的准确性至关重要。不同类型的探头适用于不同的应用场景，具有各自显著的特点：
主要应用类型及特点：
-

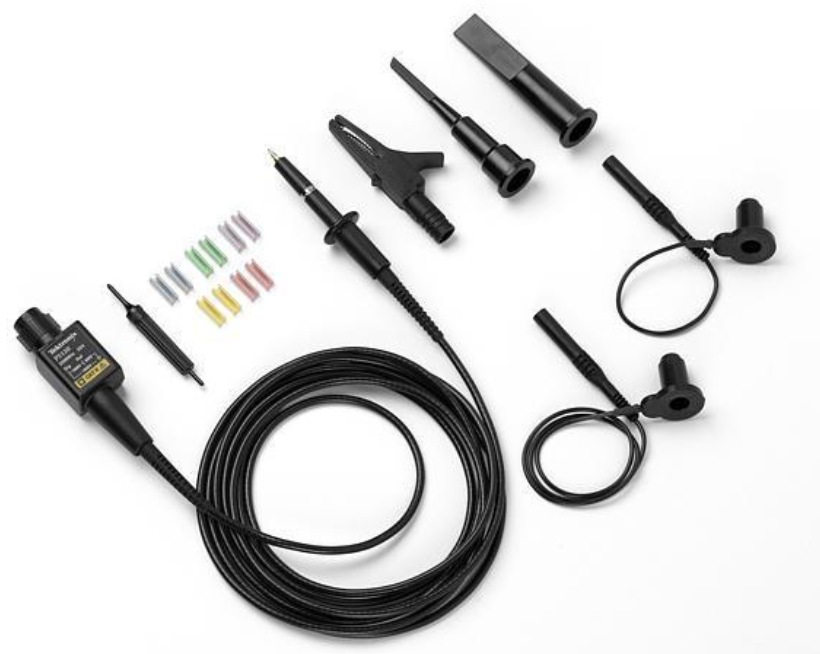

高阻抗无源电压探头 (High-Z Passive Voltage Probe)：
- 应用类型：
- 通用型测量： 最常用的探头类型，适用于测量低频信号（通常DC到几百MHz）、电源电压、数字逻辑电平、音频信号等。
- 非关键路径信号： 在不要求极高带宽或最低信号加载的应用中。
- 特点：
- 价格经济： 相对便宜。
- 坚固耐用： 结构简单，不易损坏。

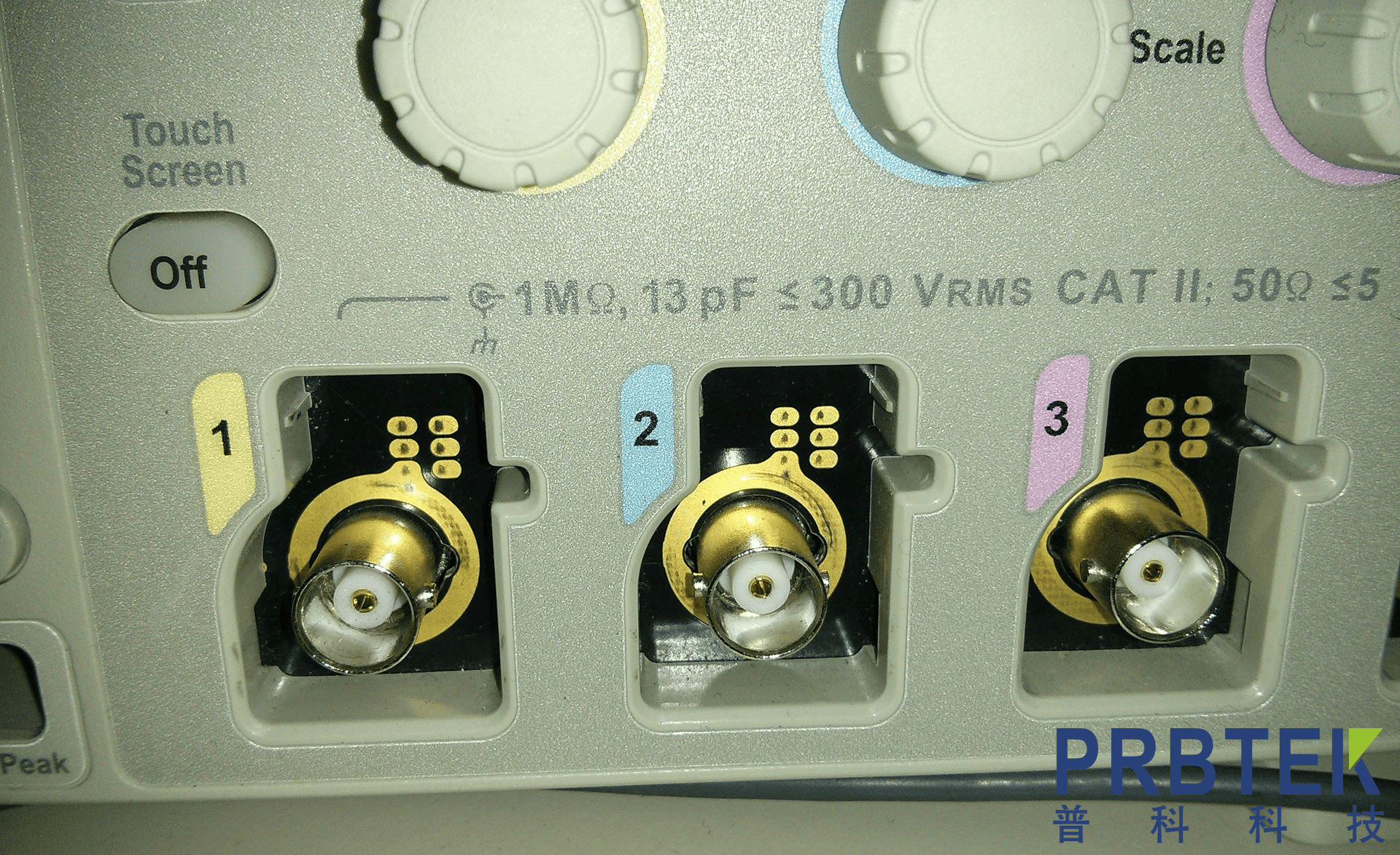

- 高输入阻抗（通常1MΩ）： 在直流和较低频率下对被测电路的负载效应较小（负载电流小）。
- 带宽有限： 通常最高带宽在100MHz至500MHz范围（高端型号可达GHz，但不如同等有源探头），高频信号易衰减失真。

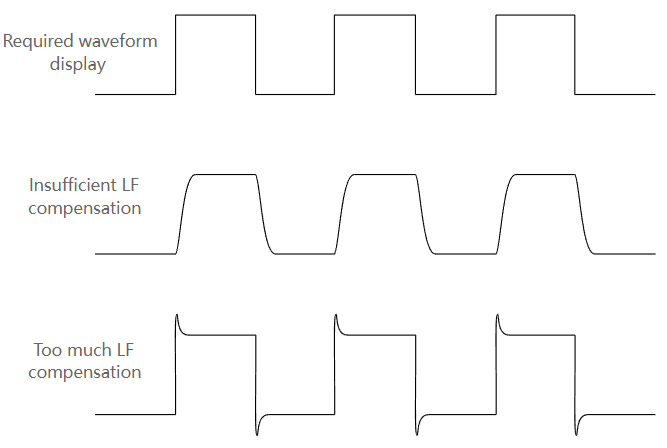

- 输入电容较高（通常10-15pF）： 在较高频率下负载效应显著（容性负载会使高频信号衰减、边沿变缓，甚至导致电路振荡）。需要利用示波器上的可调电容补偿校准。

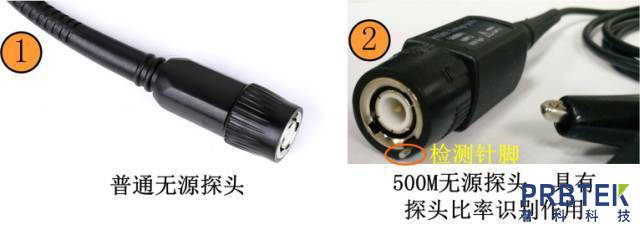

- 有衰减比（常见1X, 10X）：
- 1X： 无衰减，信号直接输入，但带宽极低（~6-20MHz），输入电容最高（~100pF），强烈不建议在示波器上使用此档位进行通用测量（除非确认带宽和负载可接受）。
- 10X： 提供10倍衰减，是最常用的设置。输入阻抗提高到10MΩ（典型值），输入电容显著降低到约10-15pF（是1X档的1/10以下），带宽大幅提升（可达数百MHz）。缺点是信号幅度在示波器显示上缩小为1/10。
- 应用类型：
-

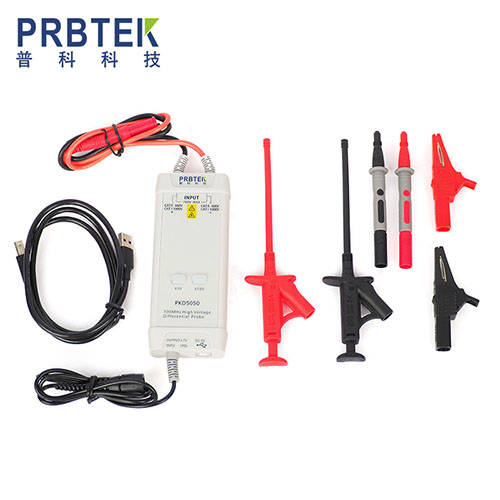

高压无源差分探头 (High Voltage Passive Differential Probe)：
- 应用类型：
- 测量高共模电压下的差分信号： 开关电源（测量MOSFET开关节点VSG）、马达驱动（半桥输出）、逆变器、市电等包含高直流偏置或大幅值的交流信号场合。

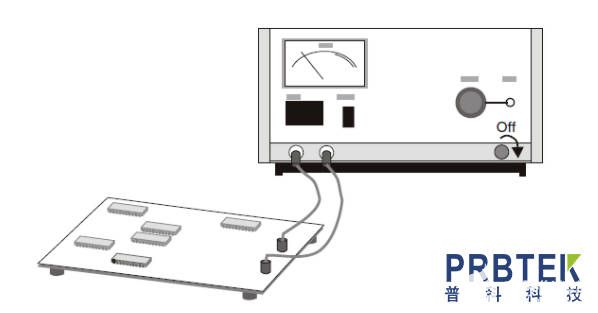

- 安全隔离： 防止高电压直接通过探头和示波器接地线造成设备损坏或人身危险（探头地线悬空不接可测量“浮地”信号）。
- 特点：
- 高差分电压范围： 可承受几百伏甚至几千伏的电压。
- 高共模电压抑制比： 能有效抑制掉信号上叠加的高共模电压（如直流母线电压），只放大和显示有用的差分信号。
- 高输入阻抗： 与被测电路的并联负载效应通常很小（但在高压下需考虑功率耗散）。
- 较低带宽： 与高阻无源探头类似或更低（几十MHz到200MHz常见），不适合高速信号。
- 需要外部供电： 通常使用电池或交流适配器。
- 应用类型：
-

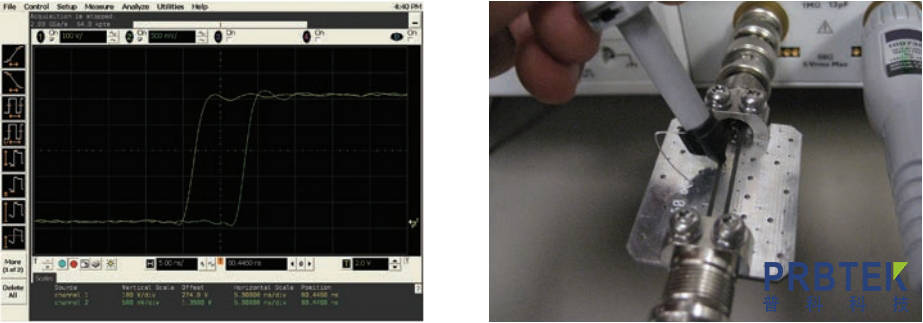

有源电压探头 (Active Voltage Probe)：
- 应用类型：
- 高频信号测量： 射频、高速数字电路（如DDR内存、PCIe、千兆以太网）、快速边沿信号（上升/下降时间在纳秒或亚纳秒级）。
- 关键路径信号： 需要最小化探头负载、保持信号完整性的精细测量。
- 特点：
- 高带宽： 可达GHz级别（如1GHz, 2GHz, 5GHz, 更高），频率响应平坦。
- 极低输入电容（通常<1pF）和低输入电阻（通常几十kΩ至几百kΩ）： 最大优点，显著降低了探头在高频下对被测电路（特别是高速、高阻抗源）的容性负载效应（对信号边沿、幅度和相位影响小），能更真实地反映原始信号。
- 低容性负载： 特别适合测量高速点，避免探头导致电路振荡或信号失真。
- 低动态范围： 输入电压范围较小（通常在±几伏到±几十伏）。
- 价格昂贵： 远高于无源探头。
- 需要外部供电： 通常由示波器通过专用接口供电。
- 相对易损： 内部包含精密放大器，需要小心使用，避免静电、过压和机械冲击。
- 应用类型：
-
差分有源探头 (Active Differential Probe)：
- 应用类型：
- 高频差分信号测量： 高速串行总线（USB, SATA, HDMI）、开关电源控制环路（测量电流检测电阻两端电压）、高速逻辑差分信号（LVDS）、平衡传输线信号等。
- 低电平信号： 在存在共模噪声（如地线干扰）环境中测量小差分信号（如低边电流检测）。
- 特点：
- 结合了差分探头和有源探头的优点：
- 高带宽（GHz级别）。
- 极低输入电容（单端等效电容很小）和良好匹配的输入阻抗。
- 高共模抑制比：即使在很高频率下也能有效抑制共模噪声。
- 准确测量参考点非地的信号： 输入两端都不接地，直接测量两点间的压差，解决了接地问题。
- 输入电压范围小： 与有源探头类似。
- 价格非常昂贵： 通常是最贵的一类探头。
- 需要外部供电： 由示波器专用接口供电。
- 结合了差分探头和有源探头的优点：
- 应用类型：
-

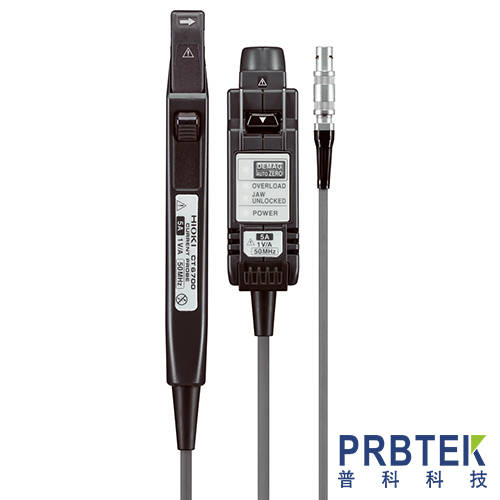

电流探头 (Current Probe)：
- 应用类型：
- 直接测量电流波形： 电源电流、功耗分析、马达电流、浪涌电流、开关器件电流等。
- 特点：
- 转化电流为电压信号： 内部使用霍尔效应传感器或电流互感器将导线流过的电流转换成示波器可测量的电压信号。
- 交直流（霍尔效应）或仅交流（电流互感器）：
- 霍尔效应探头： 可测量直流和交流电流。
- 电流互感器探头： 只能测量交流电流（通常>100Hz）。
- 需要校准（偏移归零）： 尤其是测量DC或小电流时。
- 需要探头夹住被测导体： 通常有可开合的磁芯。
- 带宽： 从几kHz（基本功率测量）到100MHz+（用于测量高速开关电流）不等。
- 量程范围： 从几十mA到几百安培或更高（需注意探头和附件的额定值）。
- 插入损耗： 探头本身有一定的等效串联电阻，可能轻微影响被测电路。
- 应用类型：
-
逻辑探头 (Logic Probe)：
- 应用类型：
- 多通道数字逻辑信号状态捕获： 调试数字电路、微控制器系统、FPGA、CPLD等，观察多个信号线的逻辑电平（高/低）变化和时序关系。
- 特点：
- 多通道： 通常一个探头连接器可连接多个（如8, 16, 32甚至更多）测试夹，同时捕获多条信号线。
- 简化连接： 使用小夹子或挂钩连接到测试点。
- 关注逻辑状态而非模拟细节： 将输入电压与预设阈值比较，只输出0或1（或三态）的逻辑值给示波器（数字通道）。
- 低带宽要求： 带宽通常足以满足数字信号的基本时序分析（几十MHz到几百MHz常见）。
- 提供触发能力： 可在多个信号上设置组合逻辑触发条件。
- 应用类型：
-
隔离探头 (Isolated Probe)：
- 应用类型：
- 安全测量高压“浮地”信号： 如工业控制、医疗设备、可再生能源（太阳能逆变器）中与市电隔离的部分。
- 测量多点不共地的信号： 避免因探头接地形成回路导致短路或设备损坏。
- 特点：
- 电气隔离： 探头前端（与被测电路接触的部分）与输出端（连接到示波器的部分）以及示波器地之间具有极高绝缘阻抗和高耐压等级。确保被测电路高压不会传导至示波器和操作者。
- 差分或有源/无源设计： 本质上可以是高阻无源型、高压差分型或有源差分型，但核心在于其隔离性能。
- 确保测量安全性： 非常重要。在涉及市电或工业强电的场合，使用传统探头接地线有安全隐患，隔离探头是最安全的选择。
- 应用类型：
总结：
选择示波器探头时，需综合考量：
- 被测信号的性质： 电压/电流？ 差分/单端？ 频率/带宽？ 幅度？ 边沿速度？
- 源阻抗： 高阻抗源需要高输入阻抗/低输入电容的探头（如有源探头）。
- 测量环境和安全： 是否有高压？ 参考点是否安全接地？ 是否需要电气隔离？
- 所需精度和信号保真度： 负载效应容忍度？ 对信号畸变的容忍度？
- 可用预算： 特别是高性能有源和差分探头价格昂贵。
最关键的一点是：探头是测量链路的第一个环节，它加载被测电路的方式会直接改变被测信号本身。 因此，为特定应用选择合适的探头并正确使用（补偿校准、接地连接、避免过载）是获得准确测量结果的根本前提。切勿忽视探头的重要性而仅关注示波器本身。
