矩阵式键盘的连线图与应用实例解析

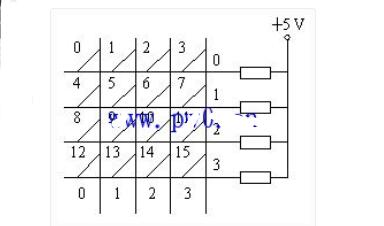

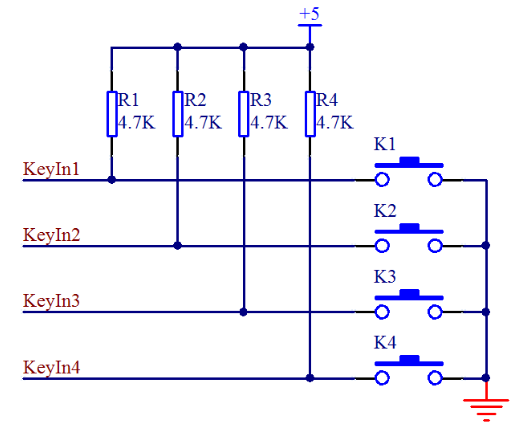

         列0 (P1.0)  列1 (P1.1)  列2 (P1.2)  列3 (P1.3)
             |          |          |          |
行0 (P2.0)─┤          ├          ├          ├─ 10kΩ上拉至VCC
             |          |          |          |
行1 (P2.1)─┤          ├          ├          ├─ 10kΩ上拉至VCC
             |          |          |          |
行2 (P2.2)─┤          ├          ├          ├─ 10kΩ上拉至VCC
             |          |          |          |
行3 (P2.3)─┤          ├          ├          ├─ 10kΩ上拉至VCC

// 函数：扫描键盘并返回键值（0~15）
unsigned char KeyScan() {
    unsigned char row, col;
    for(row = 0; row < 4; row++) {
        P2 = ~(1 << row);      // 当前行置低，其余行高

        if((P1 & 0x0F) != 0x0F) { // 检测列变化
            delay(10);             // 消抖（约10ms）
            if((P1 & 0x0F) != 0x0F) {
                col = P1 & 0x0F;
                // 计算键值 = 行号*4 + 列号
                return (row * 4 + (ffs(~col) - 1));
            }
        }
    }
    return 0xFF; // 无按键
}

while(1) {
    unsigned char key = KeyScan();
    if(key != 0xFF) {
        if(keyMap[key] == '#') { // '#'确认输入
            if(memcmp(password, input, 6) == 0)
                P3.7 = 1; // 密码正确亮LED
            i = 0;
        }
        else if(i < 6) {
            input[i++] = keyMap[key]; // 记录输入
        }
        while(KeyScan() != 0xFF); // 等待释放
    }
}

---

#### **五、关键优化技巧**
1. **消抖处理**：延时检测防误触发（硬件电容或软件延时）
2. **状态机扫描**：区分按键按下/释放状态（支持长按检测）
3. **中断触发**：将列线接入外部中断引脚，按键时唤醒MCU（降低功耗）
4. **双缓存设计**：主循环读取键值缓存区，避免扫描阻塞

---

#### **六、典型问题及解决**
| 问题现象          | 原因                | 解决方案               |
|-------------------|---------------------|------------------------|
| 多键同时触发      | 电流串扰            | 加入隔离二极管        |
| 按键响应不稳定    | 消抖不足            | 延长延时或RC滤波电路  |
| 列线检测失效      | 上拉电阻未连接      | 启用MCU内部上拉或外接10kΩ电阻 |

> **注意事项**：避免行列线直接短接，串联330Ω限流电阻保护I/O口。

实际应用可扩展到更多场景：计算器交互、工业控制器菜单操作、智能门禁系统等。
