XC7Z020 芯片简介（Zynq-7000 系列）

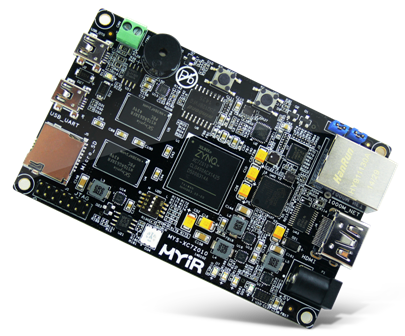

XC7Z020 芯片是赛灵思（Xilinx，现被AMD收购） 推出的 Zynq-7000 系列 可编程逻辑器件（FPGA）中的一员。它最大的特点是 将高性能处理器系统与FPGA可编程逻辑集成在同一颗单芯片上，是一种异构计算平台（或称为全可编程 SoC）。

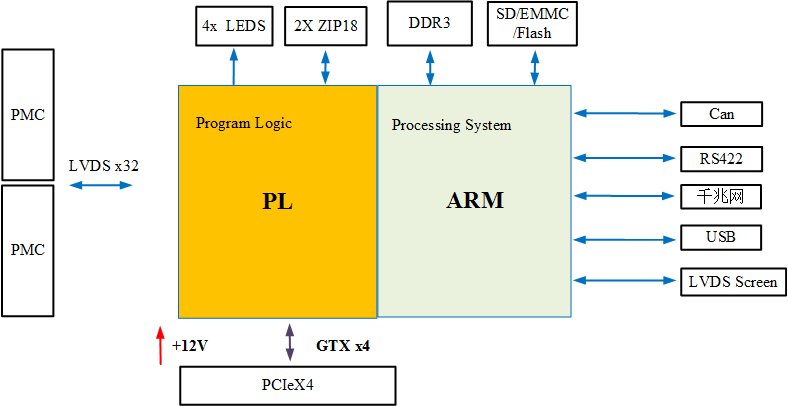

核心特点

双核处理系统 (Processing System, PS):
- 基于 ARM® Cortex™-A9 MPCore™ 双核处理器，主频通常可达 766 MHz (具体取决于配置)。
- 包含高性能外设接口：如 USB 2.0 (OTG)、Gigabit Ethernet MAC、SD/SDIO 接口、UART、SPI、I2C、CAN 等。
- 集成内存控制器：支持 DDR2/DDR3/LPDDR2/LPDDR3 SDRAM。
- 包含安全启动、加解密引擎等安全特性。
- 提供高速通信接口连接到可编程逻辑部分（通过 AXI 高性能总线）。
可编程逻辑 (Programmable Logic, PL):
- 基于赛灵思成熟的 Artix™-7 FPGA 架构 (采用 28nm HKMG 高性能低功耗工艺)。
- 提供约 13,300 个逻辑单元 (6-LUTs)，具有丰富的可编程资源（查找表 LUTs、触发器、布线资源）。
- 包含 220 个 DSP Slice（适用于高性能信号处理算法）。
- 提供630 KB 的灵活、高性能 Block RAM (BRAM)。
- 包含高速串行收发器（具体数量取决于子型号，如 -1CLG484C 通常有2个GTP收发器）。
- 支持丰富的用户 IO (支持多种 IO 标准)。
片上互连：
- 通过高效的 AXI (ARM AMBA) 接口将处理系统(PS)和可编程逻辑(PL)紧密连接起来，提供高带宽、低延迟的通信。

主要优势

单芯片集成： 省去了传统的“CPU + FPGA”双芯片方案，简化了电路板设计，降低了系统功耗、尺寸和成本。
灵活性： PL（FPGA）可以根据具体应用需求进行定制化编程，实现硬件加速、定制外设接口、实时控制等功能。PS（ARM）运行操作系统和处理复杂软件任务。
高性能： ARM处理器处理通用计算和控制任务，FPGA则擅长并行处理、实时操作和硬件加速特定算法（如图像处理、信号处理、加速神经网络等），两者协同工作极大提升系统整体性能。
低延迟： PS 和 PL 之间的高速互连显著降低了数据在处理器和加速单元之间传输的延迟。
降低功耗： 相比于分离方案，单芯片集成通常能降低整体功耗。
开发便利： 支持使用熟悉的工具进行开发，如：
- Vitis™ IDE：针对系统级开发（软件运行在ARM核上，硬件加速在PL部分）。
- Vivado™ HLx Design Suite：针对硬件设计（PL部分）。

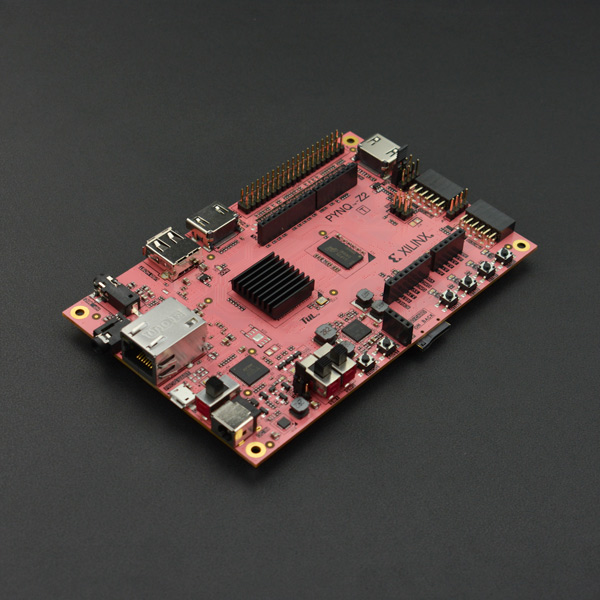

典型应用领域

XC7Z020 凭借其强大的处理能力和灵活性，被广泛应用于众多领域：

嵌入式视觉： 工业视觉检测、机器视觉、监控、ADAS辅助驾驶。
工业控制和自动化： 运动控制、PLC、HMI、实时通信网络桥接。
视频和图像处理： 视频编解码、图像融合、信号分析加速。
通信系统： 有线/无线通信基础设施的基带处理、网络协议处理加速、网关。
测试与测量： 高精度仪器仪表、高速数据采集。
航空航天与国防： 雷达信号处理、电子战、导航系统。
医疗电子： 医疗影像设备、诊断仪器。
智能电网与能源： 电力系统控制、监控。

总结

Xilinx Zynq-7000 XC7Z020 是一款集成了双核ARM Cortex-A9处理器（PS） 和 Artix-7架构FPGA可编程逻辑（PL） 的高性能、低功耗全可编程SoC芯片。它通过在单一芯片上融合软件可编程性与硬件可编程性，为广泛的嵌入式应用提供了前所未有的灵活性、高性能、低延迟和集成度，是实现复杂嵌入式系统设计、定制硬件加速和创新应用的理想选择。

补充说明

具体的资源数量（如DSP、BRAM）和特性（如收发器速度）可能会有细微差异，需要参考该芯片的具体产品手册 (Data Sheet) 和 选型手册。
Zynq-7000系列还包含不同规模的芯片（如XC7Z007s, XC7Z010, XC7Z015, XC7Z020, XC7Z030, XC7Z035, XC7Z045, XC7Z100），XC7Z020属于中端性能的选择。

如需更深入的技术规格，建议查阅 Xilinx/AMD官方网站 提供的相关文档。
