好的，MOSFET 的结构和应用特点如下：
一、MOSFET（金属-氧化物-半导体场效应晶体管）的基本结构组成：
MOSFET 的核心结构主要由以下四层组成，像一个多层的“三明治”：
-
衬底：
- 材料： 通常是轻掺杂的 P 型硅（形成 P-MOS 和 增强型 N-MOS 所需）或 N 型硅（形成增强型 P-MOS 所需）。
- 作用： 提供晶体管的物理支撑和基础导电区域。其掺杂类型决定了沟道形成的难易程度。
-
源极 和 漏极：
- 位置： 位于衬底上表面两端。
- 材料： 是两块重掺杂的半导体区域。对于 N-MOS，是 N+ 区（高浓度 N 型）；对于 P-MOS，是 P+ 区（高浓度 P 型）。
- 作用： 源极 是电流进入沟道的起点；漏极 是电流离开沟道的终点。它们是主要载流子（N-MOS 为电子，P-MOS 为空穴）流入和流出的地方。
-
沟道：
- 位置： 在源极和漏极之间的衬底表面区域。
- 形成： 这是 MOSFET 工作的关键。在零栅压时，可能不存在导电沟道（增强型）或存在薄沟道（耗尽型）。当在栅极施加足够电压时，栅极电场将衬底表面的多数载流子排斥走（或吸引相反载流子过来），形成一个可以导通电流的薄层反型层，这就是导电沟道。
- 作用： 当沟道形成且栅压足够时，允许载流子在源极和漏极之间流动，形成漏源电流。
-
栅极：
- 结构： 由三明治结构组成：
- 金属层： 最上层的导体（现代工艺常使用重掺杂多晶硅代替纯金属，但仍称为“金属”栅）。
- 绝缘层： 夹在金属（或多晶硅）和沟道之间的超薄绝缘体（通常是二氧化硅 ，故 MOSFET 也称为 MOS 管）。
- 作用： 这是控制 MOSFET 开关状态的核心区域。通过在栅极施加电压
(V_GS)，在绝缘层下方的衬底表面感生出电场。这个电场控制着源漏之间导电沟道的形成、宽度（有效电阻）和导电能力。
- 结构： 由三明治结构组成：
总结结构关键点： 源/漏区（导流端点） - 沟道区（受控导通区域） - 栅极（金属-绝缘体-半导体，核心控制电极） - 衬底（物理基础和环境）。
二、MOSFET 在应用时的主要特点：
MOSFET 因其独特的结构和工作原理，具有以下显著特点，使其在众多电子领域（尤其是功率和数字电路）中应用广泛：
-
电压控制：
- 核心特点： 导通和关断由施加在栅源极之间的电压
(V_GS)控制。 - 优势： 驱动电路简单，几乎 不需要驱动电流 来维持导通或关断状态（仅在开关切换瞬间需要电流对栅极电容充放电）。这使得驱动功耗极低，特别适合电池供电和高频开关应用。
- 核心特点： 导通和关断由施加在栅源极之间的电压
-
输入阻抗极高：
- 原因： 栅极被绝缘层（SiO₂）与沟道隔开。
- 优势： 对前级驱动电路而言是近乎开路的负载，基本不从前级汲取电流，大大减轻了驱动电路的负担。
-
开关速度快：
- 原因： 主要是单极型器件（N-MOS 主要靠电子导电，P-MOS 主要靠空穴导电，少子存储效应非常小）。栅极是纯容性负载（栅极电容），充放电速度快。
- 优势： 可以进行极高频率（MHz 级别甚至 GHz）的开关操作，非常适合于高效率开关电源（DC-DC、AC-DC）、电机驱动、射频电路和高速数字逻辑电路（如CPU）。
-
导通电阻可控：
- 机制：
V_GS越高，沟道越宽，源漏之间的导通电阻(R_DS(on))越低。 - 优势： 可设计出 低压大电流导通性能优异 的功率 MOSFET，导通损耗很低。
- 机制：
-
线性区工作特性（压控电阻）：
- 机制： 当
V_GS恒定且V_DS较小时，漏极电流(I_D)与V_DS近似成比例，就像一个由V_GS控制的可变电阻。 - 应用： 除了开关应用，某些 MOSFET 设计（特别是射频MOS）工作在放大区（饱和区），用作线性放大器；低压差线性稳压器也利用其压控电阻特性。
- 机制： 当
-
低功耗潜力大：
- 原因： 静态电流极小（理想情况下关断后漏电流接近零），开关速度快降低动态损耗，驱动功耗极低。
- 优势： 非常适合 追求高效率和低功耗 的应用场景，如便携设备电源管理。
-
易于集成：
- 原因： 结构相对简单、平面工艺成熟、功耗低、占用芯片面积相对小（尤其对比双极型晶体管）。
- 优势： 是 大规模集成电路（VLSI）和超大规模集成电路（ULSI）的基石，现代CPU、内存等芯片中集成了数十亿个MOSFET。
-
存在体二极管：
- 原因： MOSFET 的结构中，源极、衬底、漏极会天然形成一个 PN 结二极管（寄生体二极管）。
- 特点与应用： 这个二极管通常在MOSFET符号中标出。在特定方向（如 N-MOS 中，当漏极电压低于源极电压时）下，体二极管会正偏导通。这有时是缺点（需要额外并联快恢复二极管阻止其导通），但在一些桥式电路中（如H桥、三相逆变器）反而提供了固有的续流通路，是有用的。
-
热性能敏感：
- 原因：
R_DS(on)具有正温度系数（温度升高，导通电阻增大），有助于电流均流。但过高的温度会影响器件性能和可靠性。 - 需求： 在功率应用中需要良好的散热设计（散热片、风扇等）来控制温升。
- 原因：
总而言之，MOSFET 凭借其 电压控制、高输入阻抗、超高开关速度、低导通损耗、低静态功耗、易集成 等核心优点，以及 存在寄生体二极管和需注意散热 的特点，成为了现代电力电子、数字电路和模拟集成电路中无可争议的主导器件。
mosfet和igbt相比具有什么特点
、详实、细致的比较分析。 一、基本概念 MOSFET和IGBT都是用于功率电子领域的半导体器件。它们的主要区别在于结构和工作原理。 MOSFET：MOSFET是一种由金属氧化物绝缘体（MOS）构成的双极性晶体管。它由源极、漏极和栅极组成。在MOSFET中，源极和漏极之间的电流由栅极的电压控制
2023-12-15 15:25:35
为什么说IGBT是由BJT和MOSFET组成的器件？
半导体器件。上次从IGBT的名称入手，搞清楚了IGBT栅极和双极性所包含的背后意义。这次我们从IGBT的定义出发，来看看为什么说IGBT是由BJT和MOSFET组成的器件？它们之间有什么区别和联系？在
hgimtk
2023-02-10 15:33:01
VME的特点是什么？VME的结构是由哪些部分组成的？
VME的特点是什么？VME的结构是由哪些部分组成的？VME总线有哪些种类？
h1654155957.9921
2021-05-27 07:00:00
由MOSFET组成的各种逻辑门介绍
上一节我们讲了由NMOS与PMOS组成的CMOS，也就是一个非门，各种逻辑门一般是由MOSFET组成的。上图左边是NMOS右边是PMOS。上图两图是非门两种情况，也就是一个CMOS，输入高电压输出
fhdgxfvx
2023-02-15 14:35:23
IGBT的内部结构及特点
IGBT的内部结构及特点：本文通过等效电路分析，通俗易懂的讲解IGBT的工作原理和作用，并精简的指出了IGBT的特点。IGBT(绝缘栅双极型晶体管)，是由BJT(双极型三极管)和MOS(绝缘栅型
凌晨3点睡
2021-11-16 07:16:01
CMSIS标准的文件结构是由哪些文件组成的
基于CMSIS标准的软件架构是怎样组成的？CMSIS标准的文件结构是由哪些文件组成的？
h1654155273.0656
2021-11-04 06:12:24
Bluetooth LE模块的结构是由哪些部分组成的？
Bluetooth LE LSI的内部结构是怎样构成的？Bluetooth LE模块的结构是由哪些部分组成的？
szbliy
2021-05-24 07:07:16
简单认识功率MOSFET的结构特点

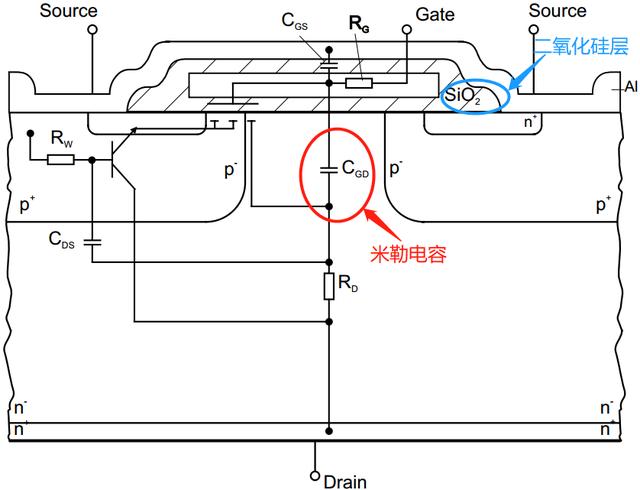

功率电路中常用垂直导电结构的MOSFET(还有横向导电结构的MOSFET，但很少用于耐高压的功率电路中)，如下图是这种MOSFET的分层结构图。
