以下是浪涌保护器（SPD）的常见接线方式及示意图说明（适用于低压配电系统）：
一、典型接线原则
- 最短路径：接线长度≤0.5米（减少感应电压）。
- 独立接地：接地线直接连至接地排（PE），避免与其他设备共用。
- 分级保护：多级SPD时，前后级间距≥10米（或加退耦器件）。
- 后备保护：前端串联断路器或熔断器（防短路）。
二、常用接线图示例
1. 单相TN-S系统（L+N+PE）
┌─────────┐ ┌──────────┐
│配电箱进线├──L──┤ SPD │
│ ├──N──┤ │
│ ├──PE─┤ 接地端子 ├───→ 接地排(PE)
└─────────┘ └──────────┘ 说明：
- L线、N线接SPD输入端，PE线直连SPD接地端。
- SPD输出端通常不接线（并联型）。

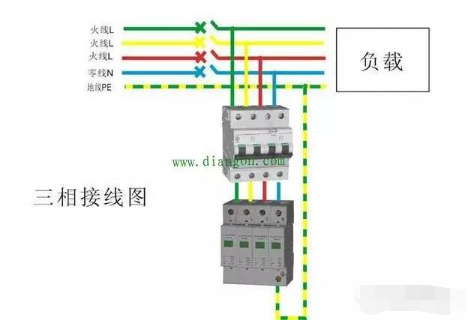

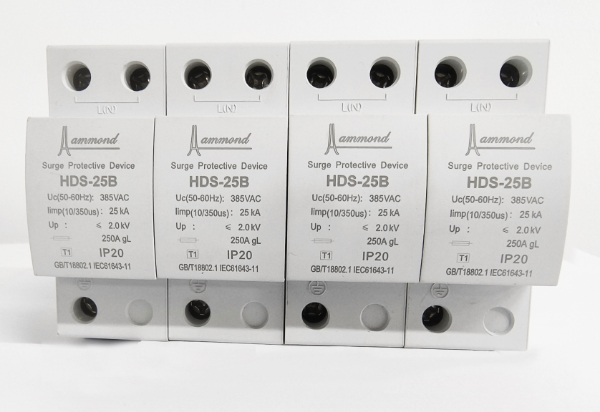

2. 三相TN-S系统（3L+N+PE）
┌─────────┐ ┌──────────┐
│进线 ├─L1─┤ SPD-L1 │
│ ├─L2─┤ SPD-L2 │
│ ├─L3─┤ SPD-L3 │
│ ├─N──┤ SPD-N │
│ ├─PE─┤ 接地端子 ├───→ 接地排(PE)
└─────────┘ └──────────┘ 关键：
- 每相线（L1/L2/L3）、中性线（N）均需接入SPD。
- 接地线（PE）独立连接。
3. TT系统（需强调接地独立）
┌──────────┐
设备PE ───────┤ SPD接地端├───→ **专用接地极**（与系统接地分开）
└──────────┘ 注意：TT系统中设备保护接地（PE）与SPD接地端共接至独立接地体。

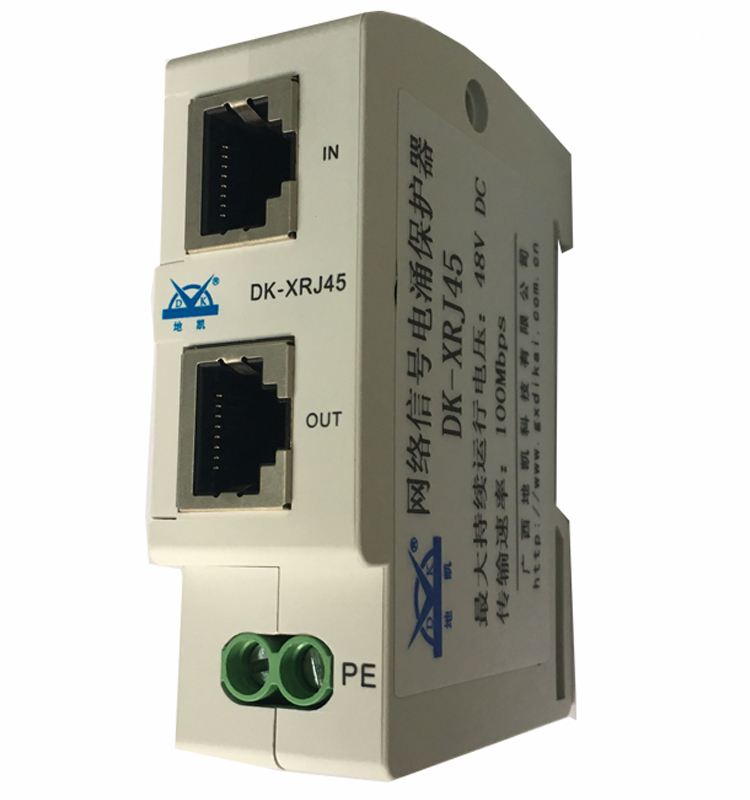

4. 信号/网络SPD接线
信号输入线 ───┤ SPD-IN │
│ ├───→ 被保护设备
信号输出线 ───┤ SPD-OUT │
接地线 ──────┤ 接地端子 ├───→ 接地排 应用：网口、电话线、监控视频线等。
三、关键注意事项
- 前端保护：必须加装熔断器或断路器（额定电流≥SPD标称电流）。
- 接地电阻：≤4Ω（民用）或≤10Ω（一般要求）。
- 线径要求：
- 相线/中性线：≥6mm²（铜线）
- 接地线：≥10mm²（铜线）
- 定期更换：劣化指示窗变红或雷击后立即更换。
四、错误接法警示
- ✘ 接地线过长（＞0.5米）
- ✘ 未使用独立接地路径（与设备PE线缠绕）
- ✘ 省略后备保护装置（熔断器/断路器）
提示：实际接线请以产品说明书为准，并符合GB 50057《建筑物防雷设计规范》。
如果需要具体型号的接线图或更多细节，请提供SPD类型（电源/信号/直流）及系统参数！
