方波信号

好的，方波信号是一种非正弦的、周期性的信号波形，它在两个预定的电平值（通常是高电平和低电平，比如 +V 和 0V，或者 +V 和 -V）之间瞬时地切换。其波形看起来像一系列矩形的脉冲，或者像一连串的“阶梯”。

以下是方波信号的关键特征和描述：

波形形状：
- 直上直下： 电平转换几乎是瞬时完成的（理论上无限陡峭），上升沿和下降沿非常陡峭。
- 平顶和平底： 高电平期间和低电平期间的电平值保持恒定不变。
- 矩形/阶梯状： 整体视觉上呈现矩形或阶梯状的图案。
基本参数：
- 幅值 (A)： 高电平与低电平之间的电压差（例如，0V 到 5V，幅值就是 5V；-5V 到 +5V，幅值就是 10V）。
- 周期 (T)： 一个完整的高电平 + 低电平波形重复出现所需要的时间。单位为秒 (s)。
- 频率 (f)： 单位时间内周期重复的次数，是周期的倒数 (f = 1/T)。单位为赫兹 (Hz)。
- 占空比 (D)： 描述一个周期内高电平持续时间所占的比例。
  - 计算公式： D = (τ / T) × 100%
  - 其中：
    - τ 是一个周期内高电平持续的时间（脉冲宽度）。
    - T 是信号的周期。
  - 标准方波： 当高电平和低电平持续时间相等（τ = T/2）时，占空比 D = 50%，这种对称方波是最常见的类型。
  - 非标准方波： 占空比不等于 50% 的称为矩形波或脉冲波。随着占空比偏离 50%，它看起来越来越不像标准的“方”波，而更像是一连串宽度不等的脉冲。
数学表示（理想方波）：
- 时间 t 处的值 V(t) 可以用数学函数表示为：
  - 当在 nT 到 nT + τ 期间： V(t) = V_high
  - 当在 nT + τ 到 (n+1)T 期间： V(t) = V_low
  - 其中 n 是整数（... -2, -1, 0, 1, 2 ...），表示第 n 个周期。
重要特性：
- 丰富的谐波： 由于其陡峭的边缘和跳跃性变化，方波包含了基波频率（与信号周期对应的频率 f0 = 1/T）以及非常丰富的奇数次谐波频率（3f0, 5f0, 7f0, ...）。这是它区别于正弦波（只有单一频率）的关键。
- 无限带宽： 理论上，完美的方波具有无限多个谐波分量，这意味着它需要无限带宽的通道才能无失真传输。在实际电路中，由于器件的限制（带宽、寄生电容电感等），方波边沿会变缓，呈现非理想的梯形形状。
- 数字逻辑基础： 在数字电路中，高电平和低电平分别代表逻辑“1”和“0”，方波（或其变体，占空比不一定是50%）是实现数字信号编码、数据通信和时钟控制的基础。时钟信号通常是占空比为 50% 的方波。
常见应用：
- 数字电路： 时钟信号、数据总线、地址总线、控制信号（如复位、片选、读写使能）等。
- 定时和同步： 用作系统的基准时钟源。
- 脉冲宽度调制 (PWM)： 通过改变方波的占空比（τ）来控制平均电压或电流的大小，广泛应用于电机速度控制、LED 亮度调节、开关电源、DAC 等。
- 信号测试： 用于测试放大器的带宽、滤波器的特性以及系统的响应特性（观察方波边沿的畸变或振铃）。
- 音乐合成： 在电子音乐中，方波是一种经典的音色源，产生具有丰富奇次谐波的“方形”声音。

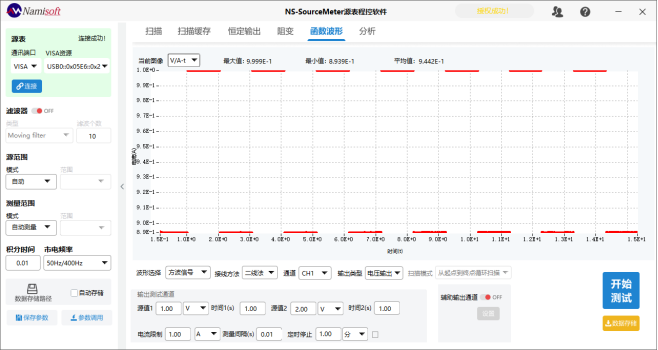

图解关键参数：

想象或者画一条水平时间轴 t，然后在 t=0 时刻电平瞬间跳到 +V，在 t = τ 时刻瞬间跳到 0V（或 -V），在 t = T 时刻又瞬间跳回 +V，如此反复。重复的间隔 T 就是周期；从 0 到 τ 的时间段是高电平持续时间；从 0 到 T 的时间段是周期；占空比 D 就是 τ / T。
