好的，“导通压降”是指 半导体开关器件（如二极管、三极管、MOSFET、晶闸管等）在其“导通”或“开通”状态下，电流流过该器件时，器件两端所产生的电压降。
可以理解为：
- 导通状态： 开关器件处于允许较大电流通过的状态（相当于电路接通）。
- 电压降： 在这个导通状态下，由于器件本身的物理特性和内部结构，电流流过它并不是毫无阻碍的。电流流过器件时会像流过电阻一样，会在器件的正负极（例如二极管正极到负极）或输入输出端（例如MOSFET的源极到漏极）之间产生一个微小的电压差。
- 这个微小的电压差就是导通压降。
通俗比喻
- 想象一条河流（电流）通过一座水闸（开关器件）。当水闸开启（导通）时，水可以自由流过，但水闸本身还是会对水流产生一点点阻碍作用。这会导致水闸上游的水位（电压）略高于水闸下游的水位（电压）。这个上游与下游之间的水位差（电压差）就像是水闸（器件）的“导通压降”。
关键点
- 是器件特性产生的： 不是外部电源或电路加的电压，而是电流流经导通状态下的器件内部时，由器件本身的材料、结构等物理特性造成的不可避免的电压损失。
- 非常重要：
- 功耗计算： 导通压降 (Vf 或 Vds(on) 等) 乘以流过器件的电流 (I)，得到的功率 (P_loss = Vf * I) 就是该器件在导通状态下的功率损耗。这个损耗会以热的形式释放出来，影响效率，可能导致器件发热，是选择器件和设计散热的重要依据。
- 效率： 这个压降代表了能量的损失，降低了整个系统的效率（尤其是在电源、电机驱动等大电流应用中）。
- 信号幅度： 在模拟电路中，导通压降会限制信号摆动的范围。
常见例子
- 硅二极管： 典型的导通压降约为 0.6V - 0.8V (例如 1N4007)。
- 锗二极管： 导通压降较低，约 0.2V - 0.3V。
- 肖特基二极管： 导通压降也较低，通常 0.15V - 0.45V。
- 双极结型晶体管： 基极-发射极导通压降 (Vbe) 约为 0.6V - 0.7V。
- MOSFET： 导通压降 (Vds(on)) 通常较小，可以低至几毫伏（mV）到几百毫伏（mV），具体取决于器件类型和电流大小。这是MOSFET效率优势的主要来源之一。
- 可控硅： 导通时两端的压降（Anode-Cathode）也基本在 1V 左右。
总结来说
导通压降（Forward Voltage Drop 或 On-state Voltage Drop）是半导体开关器件在导通状态下，电流流经其内部时，在器件两端产生的不可避免的微小电压损失。这个电压损失导致功率损耗（发热）和降低系统效率，是器件选型和电路设计的重要参数。
igbt导通压降受哪些因素影响
IGBT（绝缘栅双极晶体管）是一种电力电子器件，广泛应用于变频器、电动汽车、太阳能逆变器等领域。IGBT的导通压降（Vce(sat)）是指在IGBT导通状态下，集电极（C）和发射极（E）之间的电压
2024-09-19 14:51:07
IGBT导通压降和饱和压降怎么区分
绝缘栅双极晶体管（IGBT）是一种电力电子器件，它结合了MOSFET的高输入阻抗和双极型晶体管的低导通压降特性。在电力电子领域，IGBT广泛应用于变频器、电动汽车、太阳能逆变器等设备中。 导通压降
2024-09-19 14:46:26
基极电流IBS式子中为什么饱和导通压降和饱和导通内阻都有？
三极管的基本开关电路在深度饱和时，基极电流IBS式子中为什么饱和导通压降和饱和导通内阻都有？难道饱和导通压降不是饱和导通内阻上的压降吗？
hgimtk
2023-04-12 11:51:20
快恢复二极管的导通压降与温度的关系
开关损耗。然而，在实际应用中，快恢复二极管的导通压降（ForwardVoltageDrop，Vf）与温度的关系是一个值得关注的问题。导通压降的基本特性导通压降是指二极
2025-02-12 10:39:11
二极管的导通压降是恒定不变的吗？它与正向扩散电流又存在什么关系？
二极管的导通压降是恒定不变的吗？它与正向扩散电流又存在什么样的关系？ 二极管是一种非线性电子元件，具有导通和截止两种状态。当二极管处于导通状态时，导通压降是恒定不变的。这个恒定的电压称为正向压降
2023-11-30 14:35:23
这是一个共阳极并联二极管吗？
万用表二极管档测量A-C导通压降0.7V,A-B间导通压降0.7V，电阻档测量B-C之间阻值63欧姆![OK二极管测试.png]，这是什么元件？(//file.elecfans.com/web2/M00/4F/11/poYBAGLDxuaANzhAAAAuIMNHMAE413.png)
hsizt14
2022-07-05 13:08:12
IGBT的组成部分及优点介绍
, 兼有MOSFET的高输入阻抗和GTR的低导通压降两方面的优点。GTR饱和压降低，载流密度大，但驱动电流较大；MOSFET驱动功率很小，开关速度快，但导通压降大，载流密度小。IGBT综合了以上两种器件
山川1998
2021-09-09 08:29:41
双电源自动切换电路的工作原理是什么
，MOS管会导通，MOS管导通后，因为导通压降很小，体二极管会截止，S电压等于3.8V；有VIN_5V，没有BAT1 3.8V时：U1是截止的，VOUT=VIN_5V-Vdf（Vdf是二极管D1的导通压降），需要注意，R1尽量选择大一点的阻值，VIN_5V通过R1对地会
mede1001
2021-12-29 07:49:13
压接型IGBT器件的封装结构及特性
绝缘栅双极型晶体管（Insulated Gate Bipolar Transistor，IGBT）是一种复合全控型电压驱动式功率半导体器件，具有高输入阻抗和低导通压降的优点。
2023-04-15 14:23:58
二极管导通电压是什么？
通。这个一定值的正向电压，就是二极管的正向导通压降。大学学习时常把二极管导通压降认定为0.7V，但实际上，二极管的正向导通压降并不是固定不变，而是和二极管流过的电流、环境温度有关，它们的关系如下。i
辰达行电子
2022-03-15 15:41:10
高精度小微稳压的详细资料讲解

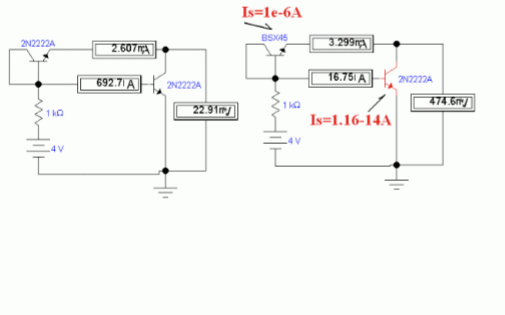

下图复合三极管的输出电压U是下管E结导通压降减去C结压降与上管E结压降的并联值，U=Vbea-（Vbca//Vbeb），当Isc《
