片选信号

分享:

“片选信号”的中文解释如下:

片选信号(Chip Select Signal) 是数字电路(尤其是存储器或外设接口)中常见的控制信号,主要用于在多个设备或芯片共享同一总线时,选择性地激活其中一个特定的芯片或设备

关键点解析:

  1. 功能目的

    • 当系统连接多个芯片(如多个存储芯片或外设芯片)时,总线(数据线、地址线)是共享的。
    • 片选信号的作用是告诉哪一个芯片当前被选中,只有被选中的芯片才会响应总线上的读写操作,其他芯片则处于“隔离”状态(高阻抗状态),避免总线冲突。
  2. 常见命名

    • 缩写:通常标记为 CS(Chip Select)、 CE(Chip Enable)或 SS(Slave Select,用于SPI通信)。
    • 极性:低电平有效(如 CS#/CS)最为常见,即信号为低电平(0)时选中芯片;少数为高电平有效(标记无特殊符号)。
  3. 工作原理

    示例:CPU访问内存芯片
    地址解码器 → 生成片选信号 → 激活目标芯片 → 芯片执行读写操作
    • 未被选中的芯片会忽略总线上的数据/地址变化,降低系统功耗和干扰。
  4. 典型应用场景

    • 存储器扩展(如多片SRAM、Flash共享数据总线)。
    • 外设接口(如通过SPI连接多个传感器,SS信号选中当前通信的传感器)。
    • 数字集成电路(如选择寄存器组中的特定单元)。
  5. 简单类比
    想象一个教室里有多个学生(芯片),老师(主控器)喊名字:“只有张三回答!”(片选信号激活张三)。此时其他学生保持安静(未被选中),只有张三能与老师交流(数据交互)。

总结:

片选信号是多芯片系统中实现设备选通的“开关”信号,确保同一时刻只有一个设备响应总线操作,防止信号冲突并降低功耗。中文术语“片选”即 “芯片选择” 的简称。

28335外部接口XINTF三个区域的信号是怎么使能的

大家好!我在看28335的XINTF模块的时候,对资料所说的Zone0,6,7有不同的信号,在访问某一个区域的时候使能相应的信号,我想知道怎么样去使能和禁止相应区域的信号?另外我想知道我

60user66 2020-07-15 10:10:57

SPI在通信的过程中信号除了选中元件还有什么功能?

SPI在通信的过程中信号除了选中元件还有什么功能

zyh34997 2023-10-11 07:18:05

SPI通信过程中信号可以一直设置为低电平吗 ?

SPI通信过程中,信号可以一直设置为低电平吗

zrl12123456 2023-10-12 07:54:14

考研笔记:有关信号逻辑表达式求解的探究 精选资料推荐

考研笔记:有关信号逻辑表达式求解的探究今天做题时碰到了一个让人非常头疼的问题,是一道涉及到计算机组成原理知识点的题目,本以为通过之前书上讲的普通方法便可立即解出此题,但跃跃一试一番后,发现自己却

xymbmcu 2021-07-29 08:31:41

STM32通信SPI,通信完成前为什么信号就会被拉高?

`我使用STM32F103进行一项SPI通信实验,用示波器发现信号在通信中途会被拉高,而且总是剩余8byte数据时被拉高,如附件图所示(其中绿色是信号,粉色是时钟信号):附件图中我发送3个字

乐水LIE 2021-05-11 11:46:10

如何控制TMS320C6416T EMIF应用时的信号CE0~CE3呢

请问如何控制TMS320C6416T EMIF应用时的信号CE0~CE3呢?谢谢!

鹿晗哥哥哥哥 2020-05-27 10:00:52

2812外部接口信号XCS2低电平信号不对怎么回事

我在程序里对外部地址0X080008写数据0X0020,结果通过示波器测得信号XCS2低电平信号为500mV,高电平为3.3V,数据引脚和地址引脚也是如此,但是查2812的数据手册发现低电平

easonl 2020-06-11 10:51:40

DSP6713在CE1空间接了一个Flash,CE1#信号都不拉低的原因是什么?

您好,我用的是DSP6713,在CE1空间接了一个Flash:AM29LV160D,但不知道为什么不论擦除,还是读写,CE1#信号都不拉低,请问哪些原因会导致这个问题?谢谢您的回答。下面是我

zmyecho 2020-07-30 10:43:23

《基于FPGA的IIC设计》

A0,A1,A2 为 24LC64 的信号,由于 IIC 总线可以挂载多个 IIC 接口器件,所以每个器件都应该有自己的“身份标识”,通过对 A0,A1,A2 输入不同的高低电平,就可以设置该 EEPROM 的信号

2020-11-20 16:21:37

请问如何配置DSPI@S32R45_LinuxBSP_35.0的管脚?

了RSDK_Multi_RFE_example_S32R45的源码,找到了SPI收发函数RsdkRfeGlueSpiTransfer。但是我没有在代码中找到对信号进行操作的地方。 是不是Linux内核驱动在调用ioctl函数传输

Arvinhw 2023-04-23 08:02:42

SPI接口发片信号导致死机的解决方案

对 EEPROM 的读写时会导致 STM32 死机。用示波器进一步观测,发现 STM32 只发出了信号(/CS),没有 SPI 时钟送出。于是断定 STM32 送出信号(/CS)之后,未及做实质的数据传输,即已死机,缘由不详。

ytrwv 2023-09-08 06:41:54

#硬声创作季 #硬件 微机原理与接口技术-09.04.01 信号

plc,存储器,微机,硬件

2022-09-27 01:46:00

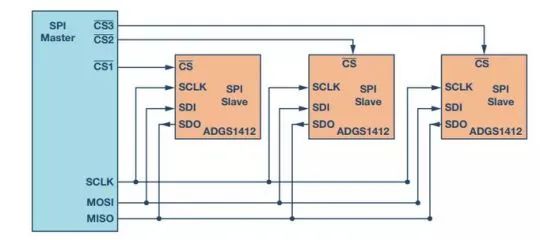

SPI的多从机配置介绍

多从机配置 多个从机可与单个 SPI主机一起使用。从机可以采用常规模式连接,或采用菊花链模式连接。 常规SPI模式 在常规模式下,主机需要为每个从机提供单独的信号。一旦主机使能(拉低)信号

2023-07-21 10:12:49

求助,关于多AD7793的电路设计及驱动问题

上图为设计出的多路AD7793的采集系统,使用STM32的一个SPI端口与四AD7793通信,利用4个STM32的I/O口进行。 在编写驱动程序时,如果不改变信号,只选定一AD7793

huhuiyun 2023-12-04 06:17:20

STM32F1 SPI 接口发片信号导致死机解决方法分享~

对 EEPROM 的读写时会导致 STM32 死机。用示波器进一步观测,发现 STM32 只发出了信号(/CS),没有 SPI 时钟送出。于是断定 STM32 送出信号(/CS)之后,未及做实质

张飞电子学院蔡琰 2021-01-27 11:46:46

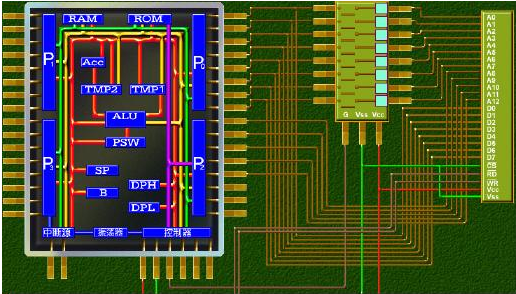

8051单片机数据存储器的扩展设计

CS为信号,当该信号为0时,存储器才能正常读写,当CS为1时,存储器的输出端D0-D7和地址总线A0-A12都为高阻状态,即相当于存储器芯片没有接入电路,信号常用与电路中有多同类芯片时选择

2019-09-23 15:39:49

ADSP21571启动异常是什么原因造成的?怎么解决?

3、上电时,DSP与flash之间,DSP没有拉flash信号,没有给flash时钟信号,这个是DSP内ROM程序异常 4、问题件的Dsp 1V1以及3V3供电电压正常,晶振正常,Reset

新星之火12138 2023-11-28 07:51:24

经典的8位AD转换芯片ADC0804的相关资料分享

值的转换。1 芯片引脚介绍CS:信号,低电平有效,即CS=0时候芯片才能正常工作,单独一个ADC0804芯片时候直接置零。当有多个芯片时候可以通过信号实现分时复用。WR:低电平有效,当WR信号由高到低时候实现一次ADC转换。RD:低电平有效,RD=0时候可以读取数据。Vin+:模拟电压输入端。

fanB 2021-11-10 09:02:48

STM32F103学习笔记——SPI读写Flash(一)精选资料分享

物理层 相比于IIC通讯,数据传输线由一条变成两条(MOSI、MISO)。 SCK:时钟总线,同步通信。 MOSI:主机输出数据,从机接收数据。 MISO:主机接受数据,从机输出数据。 SS:信号,低电平有效。(二)SPI协议层  SPI通信时序如图:NSS(信号)发送起始信号、停止信...

rosa 2021-08-11 07:16:41

mcu没有I2S可以用SPI接口代替吗?

i2s接口可以用spi接口代替吗,程序需要修改哪些地方,记得好像要加一个主时钟信号,左右声道类似信号,其他还要改什么

南海姑娘 2023-11-09 08:31:04

控制AD9834生成正弦波时,5个16位的控制数据中间用不用存在间隔?还是一直处于发送状态?

您好,我想问一下,控制AD9834芯片生成正弦波时,5个16位的控制数据中间用不用存在间隔(信号变化)还是一直处于发送状态。

a2009428 2023-12-12 07:34:30

SPI读写flash的两个有什么区别?

数据格式 SPIDataFormatConfig(SPI_DATA_FORMAT0); // 配置 SPI 数据格式及信号 SPIDat1Config(SOC_SPI_1_REGS

huangjulan55 2019-06-04 15:08:27

AD5660通过FPGA SPI控制,器件无响应是哪里出了问题?

通过FPGA产生SPI控制信号控制AD5660, 在信号为低不管是采用连续时钟还是门控时钟,芯片均无输出响应 ,试验过 10M时钟 ,6M时钟 ,4M时钟 ,内为低期间保持24个时钟或者27个 时钟都无响应 ,不知道哪里出问题了

vewwerwr 2023-12-11 08:26:20

SPI接口有哪些主要应用呢

四根引脚分别是:SS(Slave Select)从设备信号,由主设备控制。SCK(Serial Clock)时钟信号,由主设备产生。MISO(Master Output,Slave Inpu...

a2009428 2022-02-17 07:24:08

开发板通过SPI2采用SPI master模式与外部设备通信,时间过长怎么解决?

MX6Q开发板,linux内核版本 3.0.35。开发板通过SPI2采用SPI master模式与外部设备通信,选配置为SABRESD_ECSPI2_CS1,低电平有效。通信时发现 开发板发送完数据后,要经过十几个微妙 信号才会被拉高,时间过长。请问怎么解决??谢谢。

uwjfisgw 2022-11-30 06:58:51

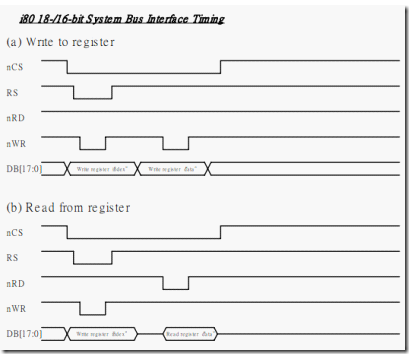

如何实现8080接口与FSMC接口对接

从图中可以看出8080接口的协议大概流程是:先发出信号,然后发出命令使能或者数据使能信号,待数据建立完成后,在读写信号的上升沿写入数据或者读出数据。

2019-12-31 16:16:18

Linux系统SPI驱动总结(一)精选资料推荐

和控制的四根线分别是:CS(信号)、SCLK(时钟信号)、MISO(主设备的数据输入、从设备的数据输出脚)、MOSI(主设备的数据输出、从设备的数据输入脚)。一、硬件结构通常,负责发出时钟信号的设备为...

细水爱长流 2021-07-23 08:34:14

LCD12864的相关资料分享

V0 - LCD驱动电压输入端  4 RS(CS) H/L 并行的指令/数据选择信号;串行的信号  5 R/W(SID) H/L 并行的读写选择信号;串行的数据口  ...

fysydfdsfw 2022-02-15 06:41:47

AD7663AST采样器输出不准怎么解决?

如题,我们公司首次使用AD7663,对照PDF文档编写了串行输出从模式的相关时序,经测试使能信号信号、时钟信号均满足芯片设计需求。输入电压我配置的是+-REF档,且输入电压直接接到REF基准

abdkjshd 2023-12-19 07:18:24

如何去实现FSMC的初始化配置代码

1、FSMC简介:FSMC即灵活的静态存储控制器,FSMC管理1GB空间,拥有4个Bank连接外部存储器,每个Bank有独立的信号和独立的时序配置;支持的存储器类型有SRAM、PSRAM、NOR

liutiefu 2021-08-03 06:16:02
