光耦合器是什么？有哪些常用类型？

好的，以下是关于光耦合器（光耦）的详细介绍：

光耦合器是什么？

光耦合器（Optocoupler，英文缩写OC，也常称为光电耦合器、光隔离器）是一种利用光作为媒介来传输电信号的电-光-电转换器件。

它的核心设计目的是在两个独立电路之间提供电气隔离。隔离至关重要，因为它可以：

阻断高电压/电流： 防止高压侧的浪涌、噪声或故障损坏低压侧的敏感控制电路（如微控制器）。
消除地线环路： 当两个电路需要通信但存在较大地电位差时（不同设备或长距离连接），光耦可以切断它们之间直接的电气连接（包括地线），避免噪声干扰或环路电流。
保护人身安全： 在涉及高电压的系统中（如工业设备、开关电源、医疗设备），光耦可以有效隔离操作者可能接触的低压控制部分和危险的高压部分。
信号电平转换： 可以在不同电压水平的电路之间传递信号。

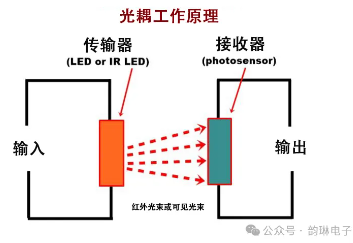

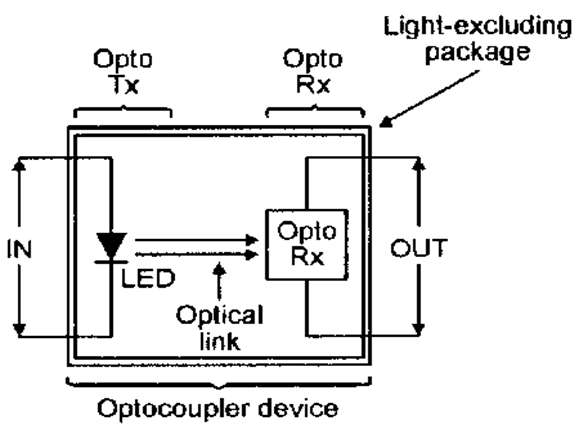

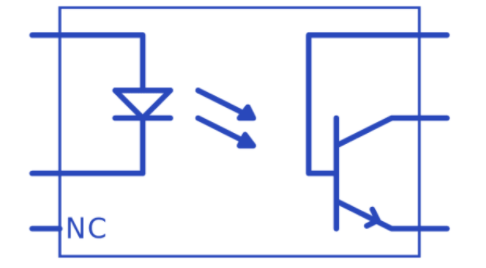

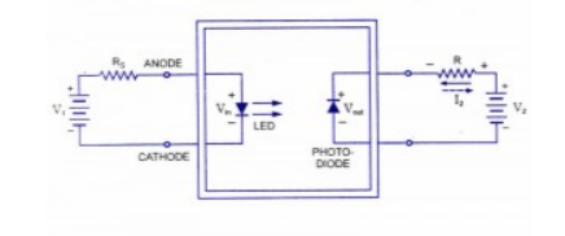

基本结构和工作原理

一个典型的光耦合器包含以下紧密封装在一起的两部分：

输入侧（发射端）： 通常是一个发光二极管 (LED)。
- 当输入侧施加电信号时，LED会通电并发光（通常是红外光）。
- 发光的强度与输入电流成正比。
隔离层： 一个绝缘透明的介质（通常是硅胶或空气）。这个层是关键，它提供了高达数千伏（kV）的电气隔离强度，同时允许光线通过。
输出侧（接收端）： 对光敏感的半导体器件（光探测器）。
- 接收从输入侧LED发出的光。
- 接收到光后，会产生相应的电学特性变化（如电阻降低、产生电流）。
- 这个电学变化在输出侧形成输出信号。
输出驱动电路（可选）： 在某些集成度较高的光耦中，输出侧可能包含额外的电路（如晶体管放大器）来增强驱动能力或提供特定功能。

总结原理：电信号 -> 光信号 -> 电信号，中间隔着绝缘屏障。

常用的光耦合器类型（按输出侧探测器分类）

光耦最主要的区别在于输出侧所使用的感光器件类型，不同的类型决定了其性能特点和应用场景：

光电晶体管输出型：
- 结构： 输出侧是一个光敏三极管（双极结型晶体管）。
- 特点：
  - 最常见、成本最低的类型。
  - 具有一定的电流放大能力（增益）。
  - 响应速度相对较慢（响应时间通常在 μs 级）。
  - 输出特性类似普通三极管。
- 变种：
  - 基极无引出脚： 最简单，性能取决于晶体管自身的放大系数。
  - 基极有引出脚： 用户可以施加外部偏置或反馈来控制灵敏度或速度（部分提升速度，但速度仍有限）。
- 代表型号举例： PC817, TLP521, EL817, CNY17
- 应用： 广泛用于开关电源反馈隔离、I/O隔离、逻辑电平转换、通用继电器/可控硅驱动等要求速度不高的场合。
达林顿光电晶体管输出型：
- 结构： 输出侧由两个晶体管以达林顿管方式连接。
- 特点：
  - 电流传输比 (CTR) 非常高，驱动能力比普通光电晶体管强得多。
  - 响应速度比普通光电晶体管还慢（响应时间通常在 10s-100s μs 级）。
  - 饱和压降相对较高。
- 代表型号举例： PC815, PC817D (后缀D常表示达林顿)
- 应用： 需要大输出电流但速度要求不高的场合，例如驱动更高电流的继电器或大功率LED指示灯。
光敏二极管输出型：
- 结构： 输出侧是一个光敏二极管。
- 特点：
  - 速度非常快（响应时间可短至 ns 级）。
  - CTR（电流传输比）很低。
  - 线性度相对较好。
  - 一般需要外接放大器才能得到实用信号。
- 应用： 高速数字通信（如数字隔离器内部的基础单元）、线性隔离放大器（与运放结合）、模拟信号传输（需精密设计）。
高速逻辑门输出型：
- 结构： 输出侧通常是光敏二极管或光敏三极管 + 内置高速放大器/施密特整形器/逻辑门驱动器（如图腾柱输出）。
- 特点：
  - 响应速度最快（响应时间在 ns 级）。
  - 驱动能力强，可直接驱动逻辑电路负载。
  - 具有逻辑电平输出（集电极开路、图腾柱输出）。
  - 内置施密特触发器提高噪声容限。
- 代表型号举例： 6N137 (10MBd), TLP2361 (1MBd), HCPL-2601/2631
- 应用： 高速数字信号隔离传输（如工业总线通信 CAN, RS485, RS232, SPI, I2C等隔离）、高速开关电源反馈、数字I/O隔离等。
光敏可控硅/光敏晶闸管输出型：
- 结构： 输出侧是光敏单向可控硅或光敏双向可控硅 (TRIAC)。
- 特点：
  - 专门设计用于交流电压的开关控制。
  - 可以直接驱动小功率交流负载（或作为大功率双向可控硅的触发器件）。
  - 具有“锁存”特性，触发后即使去掉光信号，只要阳极电流存在，TRIAC会保持导通。
  - 有零交叉检测（ZC）型号可减小浪涌电流和EMI。
- 代表型号举例：
  - 单向可控硅输出 (SCR)： MOC3010, MOC3041 (零交叉型：MOC304x系列)
  - 双向可控硅输出 (TRIAC)： MOC3020, MOC3052 (零交叉型：MOC305x系列), IL420
- 应用： 固态继电器核心元件、交流调光、交流电机控制、交流负载开关、低压信号控制交流设备的触发隔离。
光继电器 (PhotoMOS/光继电器)：
- 结构： 输入侧是LED，输出侧集成由LED光触发的一个或多个MOSFET (常为背对背连接以实现双向隔离开关)。
- 特点：
  - 真正的固态继电器（无机械触点）。
  - 开关速度快、寿命极长、无触点磨损。
  - 无反弹、无电气噪声。
  - 输入输出间电气隔离电压非常高。
  - 导通电阻相对传统机械继电器较高。
- 代表型号举例： TLP355xA, AQV215, PSxxx 系列（如PS714x）
- 应用： 高可靠性、长寿命、无噪声开关需求场合：如测试设备、自动化控制、仪器仪表、信号切换、微小电流/电压（干电路）开关等。取代或补充小型机械继电器。

总结

光耦合器是一种利用光进行信号传输，以实现电气隔离的核心电子元件。选择哪种类型的光耦取决于具体应用的需求：

隔离要求（耐压等级）
信号类型（数字/模拟）
传输速度
驱动电流/负载能力
成本
线性度

常见的光电晶体管型(PC817) 和达林顿型(PC817D) 适用于通用低速开关场合；高速型(6N137) 用于快速通信；光敏可控硅/晶闸管型(MOC3020/3041) 用于交流负载控制；光继电器/PhotoMOS(TLP3555A) 则提供无触点开关的解决方案。它们在工业控制、消费电子、电力系统、通信设备、医疗仪器等众多领域都有着广泛而重要的应用，是现代电子系统实现安全、可靠、抗干扰设计的关键元器件。
