cd4060典型应用电路

分享:

以下是CD4060的典型应用电路及其详细说明(基于其作为14级二进制计数器/分频器 + 内置振荡器的核心功能):


核心功能

  • CD4060 包含:
    • 1个内置反相器振荡器(通过外接RC或晶振元件工作)
    • 14级分频器(Q4~Q14输出分频比 (2^4) ~ (2^{14}),总系数 16 ~ 16384

典型应用电路

1. 振荡器电路(核心)

CD4060需通过外接元件激活振荡器,以下两种常见配置: 类型 电路图 特点
RC振荡 PIN9←电阻R→PIN10→电容C→地 频率 (f \approx \frac{1}{2.2RC}),精度低
晶振振荡 PIN9←晶振→PIN10;两脚各接电容到地 高精度时钟(常用32.768kHz手表晶振)

晶振电路示例(32.768kHz)

   CD4060        32.768kHz Crystal
    PIN9 ───┤├───┐
            │    │
          ┌─┴─┐  │
          │   │  │
    PIN10 ───┤├──┘
          │   │
          └┬─┬┘
        C1 ┴ ┴ C2 (22pF)
           ┬ ┬
           GND

2. 分频输出电路

  • 输出引脚:Q4(分频比16)、Q5(32)、... Q14(16384)
  • 典型应用
    • 延时电路:Q14输出 → 驱动三极管/继电器(延时时间 (T = \frac{16384}{f_{osc}}))
    • LED闪烁器:接Q7~Q12输出(分频后频率0.1~10Hz范围)

经典应用场景

(1)长延时定时器

graph LR
  振荡器(晶振32.768kHz) --> CD4060 --> Q14[输出分频16384]
  Q14 --> 三极管 --> 继电器/蜂鸣器

计算延时时间
[ T = \frac{16384}{32768} \approx 0.5 \text{秒} ]
(若需更长时间,可级联多级CD4060)

(2)1Hz时钟发生器

  • 晶振:32.768kHz
  • 输出端:Q14(分频16384 = (2^{14}))
    [ \frac{32768}{16384} = 2\text{Hz} \rightarrow \text{需再二分频(如CD4013)得1Hz} ]

(3)低频闪烁LED

graph LR
  振荡器(RC震荡 100Hz) --> CD4060
  CD4060 --> Q10[分频1024] --> LED(0.1Hz闪烁)

关键设计注意事项

  1. 振荡器稳定性

    • 晶振模式下:匹配电容 (C1 = C2),值参考晶振手册(通常 18~33pF
    • RC模式下:选择金属膜电阻+稳定电容(温度系数影响大)
  2. 复位控制

    • PIN12(MR) 必须通过电阻下拉到地(防止误触发)
    • 上电复位:可在MR与VDD间加10μF电容延迟复位
  3. 输出电流

    • 单个输出脚驱动电流约 1mA(5V),驱动LED需加 限流电阻(1~10kΩ)
    • 驱动大负载(继电器等)需外加三极管放大

典型电路连接图

         +10V
          │
     R1 ──┴───□─┐  MR (Pin12)
          │   │ │
          │  ┌┴┐│
  C1 ───□─┤ 4060 ├─□── Q4~14
  晶振 ──□─┤    │
          │  ├┬┤
          │   │ │
     R2 ──┴───□─┘
          │
         GND

注:□代表芯片引脚,外部元件按前文描述连接。


应用技巧

  • 低功耗设计:工作电压 3~18V,电池供电时选5~9V
  • 频率扩展:将Qn输出反馈到MR可自定义分频比(如Q3输出复位的分频比8)
  • 抗干扰:VDD与GND间加 0.1μF陶瓷电容 消除电源噪声

如有具体场景(如精确时钟、工业定时等),可提供需求定制电路细节!

CD4060芯片应用电路

一个有CD4060芯片构成的秒脉冲信号发生器电路,其振荡频率由外部晶振决定。

2020-04-24 17:46:13

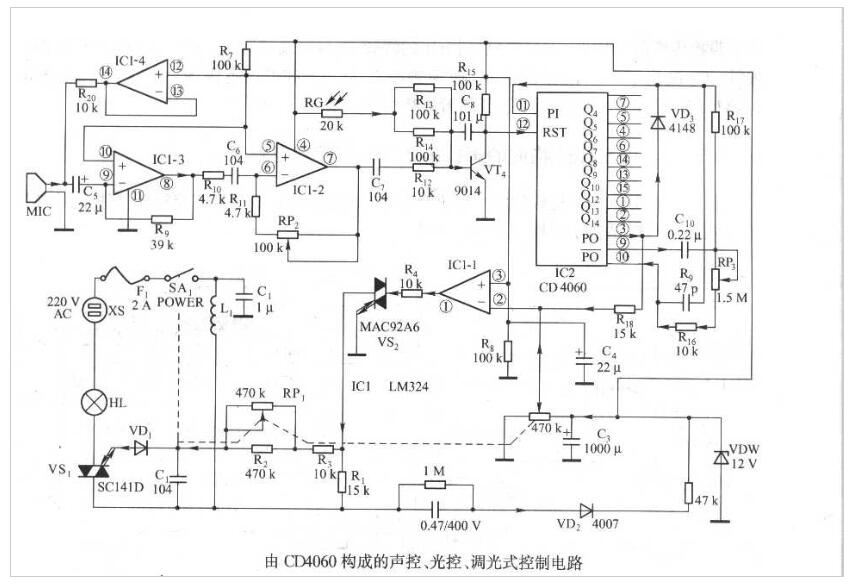

CD4060构成的声控/光控/调光式控制电路

 V0是由CD4060构成的声控、光控、调光式控制电路,适用于走廊j厕所、某些化工原料仓库等处的灯光控制。

2020-09-18 09:47:46

基于CD4060为核心的光控振荡器电路

本例电路CD4060集成电路为核心,添加一个光敏电阻组成一个光控振荡器。当光敏电阻受到光照时,蜂鸣器就会声响。

2019-10-01 15:21:00

如何用CD4060制作电饭锅预置断电定时器

如何用CD4060制作电饭锅预置断电定时器

小香干 2021-05-14 06:53:09

请问自己设计的底板中是否需要这个U10(CD4060)的电路

clr,没看到输出信号。 是什么原理呢请问自己设计的底板中是否需要这个U10(CD4060)的电路。谢谢。

哥儿 2022-01-10 06:29:20

CD4060

CD4060 - 14-Stage, 12-Stage Ripple Carry Binary Counters - National Semiconductor

2022-11-04 17:22:44

CD4060

CD4060 - CMOS 14 Stage Ripple-Carry Binary Counter/Divider and Oscillator - Intersil Corporation

2022-11-04 17:22:44

14级二进制串行计数分频器CD4060电子资料

概述:CD4060是一款14级二进制串行计数/分频器,它是由一振荡器和14级二进制串行计数器位组成,振荡器的结构可以是RC或晶振电路,CR为高电平时,计数器清零且振荡器使用无效。所有的计数器位均为主从触发器。

hdfsf 2021-04-08 07:40:14

CD4060多音调电子汽笛电路相关资料分享

下图所示的多音调电子汽笛,可用在人室盗窃报警器、转换式角笛等场所使用。该汽笛能发出5种不同声的音调,比起单音调汽笛,更能使人监听。附图电路是由常用的CMOS振荡器,分频器Ic4060以及小功

bertvwang 2021-04-27 07:12:03

该秒脉冲发生器使用二进制技术器CD4060、32.768kHz石英晶振无法仿真出2Hz信号!如何解决

该秒脉冲发生器使用二进制技术器CD4060、32.768kHz石英晶振、20pF电容、电阻14分频在Q13端无法仿真出2Hz信号,晶振输出频率为323.369MHz,与32.678kHz差近万倍!如何解决 电路原理图图 输出波形 晶振实测频率

09900110138M 2023-12-12 00:31:32

如何更改延时电路

的⑨和⑩脚和外接的RC电路配合工作,完成给定的振荡频率的设定。CD4060虽有14级计数级,但只有Q4~Q10、Q12~Q14共10个引出端,但Q1、Q22、Q3和Q11等4个端头均未引出,下图中仅用

ZJH5369 2019-05-29 17:15:09

CD4060第一次接触这个芯片 #硬声创作季

电路分析,CD,CD4,CD4060,cd40

2022-10-29 20:00:53

延时开关电路相关资料下载

A、B端供电。  在微动开关S1触动瞬间,IC-1B的④脚输出的高电平,同时经微分电路C3R2微分,其尖峰(高电平)加在CD4060的清O端(RST)使CD4060计数清零,此时CD4060的计数输出

tr12345 2021-05-14 07:41:04

#硬声创作季 电子制作:CD4017、CD4047、CD4060三大电子项目

DIY,CD4017,CD4,CD4060,cd40,cd40174,CD4017B,CD4017BC

2022-10-18 23:01:21

CD4060二进制计数器+11个LED,做一个闪烁灯电路

元器件,计数器,CD4,CD4060,cd40

2022-08-28 19:39:17

德州仪器CD4060与安世HEF4060B带时钟14阶二进制纹波计数器/分配器的国产替代选择

,德州仪器(TI)的CD4060系列与安世(Nexperia)的HEF4060B系列在此类逻辑IC市场中占据重要地位,为各类设计提供了稳定可靠的解决方案。随着供应链

2025-12-15 16:56:55

CD4060构成的定时器 #硬声创作季 #单片机

单片机,CD4,CD4060,cd40,定时器/计数器

2022-08-25 11:14:57

CD54HCT4060|CD74HC4060|CD74HCT4060|CD54HC4060

CD54HC4060, CD74HC4060, CD54HCT4060, CD74HCT4060 datasheet (Rev. G)

2022-11-04 17:22:44

CD4060实现累加器,用LED指示感觉更直观

元器件,编译码器,CD4060,行业芯事,电路设计分析,开发板模块

2021-09-01 20:01:48

CD4060B|CD4060B-MIL

CD4060B Types datasheet (Rev. C)

2022-11-04 17:22:44

CD4060+LM324充电控制(二)限流充电原理分析#电路设计

电源,LM324,CD4060,电池/bms

2021-12-31 09:53:12

CD4060+LM324充电控制(一)—定时转涓充#电路设计

电源,LM324,CD4060,电池/bms

2021-12-31 09:52:03

proteus仿真数字时钟

为何图中CD4060不产生信号,而且晶振貌似没有其作用??

学了个寂寞 2020-06-21 10:53:53

CD4060可定时关断的交流电源适配器资料推荐

电路如下图所示。按下微动开关按钮AN,220V的交流电源经变压器降压、二极管桥式整流后,获得9V的直流电压。通过稳压集成块LM7805稳压,供给由CD4060集成电路构成的定时时钟发生器的工作电压

flewfjk 2021-05-10 07:00:21

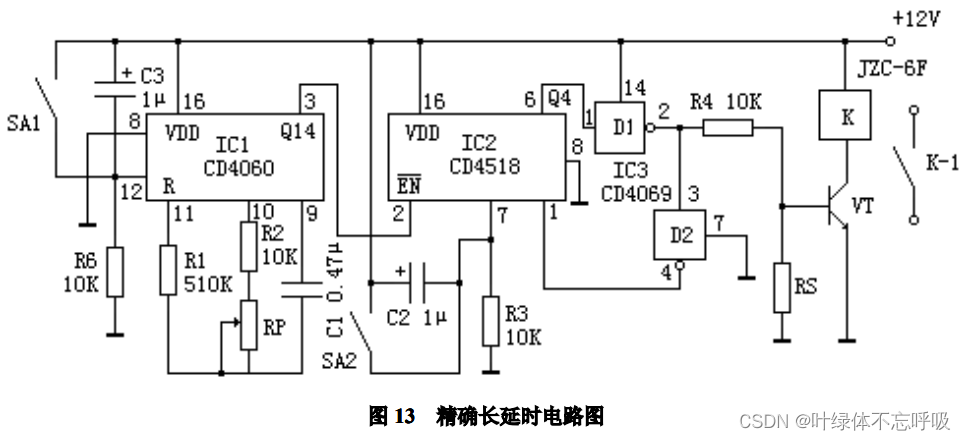

长延时电路图分享 精确长延时电路/数字式长延时电路设计

电路CD4060组成定时器的时基电路,由电路产生的定时时基脉冲,通过内部分频器分频后输出时基信号。在通过外设的分频电路分频,取得所需要的定时控制时间。

2023-07-14 17:20:18

电动车蓄电池充电保护电路图资料分享

  电路原理如下图所示,按下AN按钮电路得电,一开始CD4060的Q10和Q13均为0V,CD4011的U2C和U2D与非门输出为高电平,故Q2三极管8050导通,J吸合并自保持,充电器开始充电

茶壶茶茶 2021-05-13 06:16:18

介绍一下6种延时电路工作原理

电路CD4060 组成定时器的时基电路,由电路产生的定时时基脉冲,通过内部分频器分频后输出时基信号。在通过外设的分频电路分频,取得所需要的定时控制时间。

2022-03-28 14:11:58

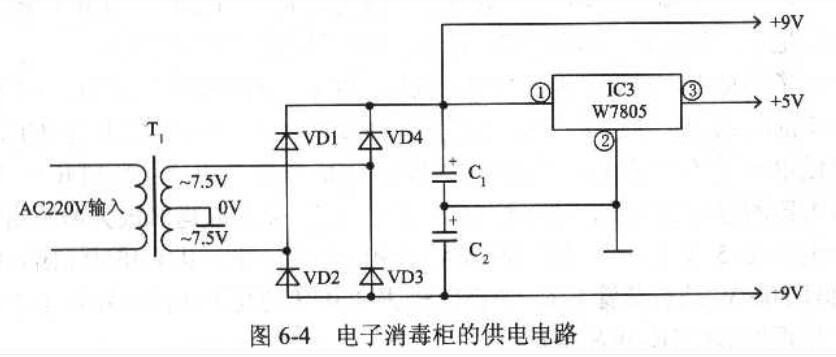

电子消毒柜典型用电路
