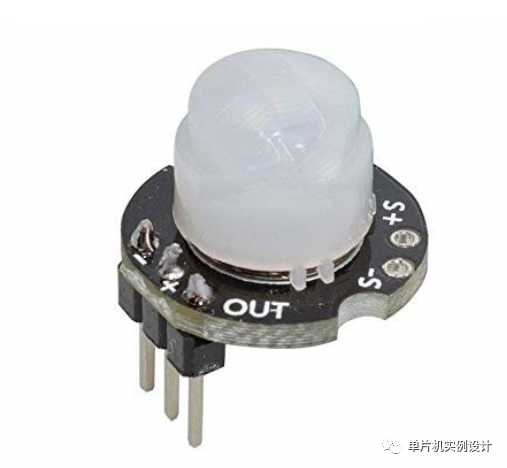

好的，HC-SR501 人体红外感应模块是一种非常流行的被动式红外运动传感器。以下是关于它的详细介绍：
核心功能
- 检测移动的人体（或热源）： 它可以探测到在其感应范围内移动的、发出红外热辐射的物体。最主要、最常用的目标是人体。
- 输出数字信号： 当检测到运动时，它输出一个高电平（通常为 3.3V 或 5V）信号；当没有运动时，输出低电平（0V）。
- 被动探测： 它本身不发射任何辐射（如红外线或微波），只是被动接收环境中物体散发出的红外能量变化。因此功耗较低。
关键组成部分
- 热释电红外传感器 (Pyroelectric Infrared Sensor, PIR Sensor): 核心元件。通常由一对反向串联的敏感元组成，用于检测环境温度的变化（特别是由移动热源引起的）。
- 菲涅尔透镜 (Fresnel Lens): 覆盖在传感器前面的塑料盖子（通常是白色半透明半球形或矩形）。它的作用至关重要：
- 聚焦红外能量： 将更大面积上的微弱红外辐射聚焦到传感器敏感元上，显著增加探测距离和角度。
- 划分感应区： 透镜表面的特殊纹理将感应区域划分为若干明区和暗区。移动热源穿过这些区域时，会引起传感器接收到的红外能量强度交替变化（热-冷-热），产生易于检测的信号。
- 信号处理电路：
- 运算放大器： 放大极其微弱的传感器信号。
- 电压比较器： 将放大后的信号与预设的参考阈值进行比较，判断是否达到触发条件（即发生了有效运动）。
- 延迟定时器/逻辑电路： 控制输出高电平的持续时间（延时时间）。
- 光敏电阻 (部分模块可选)： 用于光控功能（见下文）。
- 灵敏度/延时调节电位器： 通常有两个：
- 灵敏度调节 (Sensitivity / Range / Distance Adjustment): 顺时针旋转增大探测距离（最远约 7 米，受环境影响）。本质上是调节比较器的参考阈值。
- 延时调节 (Time Delay Adjustment): 顺时针旋转加长每次触发后输出高电平的持续时间（从几秒到数分钟）。即使在触发后目标离开，输出也会保持一段时间高电平。
- 触发方式选择跳线帽 (部分模块)：
- 不可重复触发模式 (H)： 在一次输出高电平延时期间，即使再次检测到运动，也不会重启计时器或产生新的触发信号。只有等到输出恢复低电平后检测到运动才会再次触发。（适合检测持续存在或反复进出的目标，避免频繁开关）
- 可重复触发模式 (L)： 在一次输出高电平延时期间，如果再次检测到运动，会重启延时计时器，从头开始计算延时时间。目标持续在动，输出就持续为高电平。（适合需要持续信号控制的应用，如自动灯）
- 光控开关选择跳线帽 (部分模块)： 连接/断开板载光敏电阻。
- 开启光控： 只有在环境光亮度低于设定阈值时（由光敏电阻感应），模块才工作（探测并输出有效信号）。
- 关闭光控： 无论环境光线如何，模块始终工作。
主要参数 (典型值)
- 工作电压： DC 4.5V - 20V (常用 5V 或 12V)
- 静态功耗： <1mA
- 电平输出： 高电平 ~VCC, 低电平 0V
- 探测角度： < ±110° (取决于透镜形状，通常约 120° 锥角，但有效感应区域受透镜设计影响)
- 探测距离： 3 - 7 米 (可调, 受环境温度和目标物体影响大)
- 延时时间： ~2秒 - 5分钟 (可调)
- 触发方式： L - 可重复触发 / H - 不可重复触发 (可选)
- 感应封锁时间： ~2.5秒 (触发后，短时间内会忽略信号变化，防止干扰)
- 工作温度： -15°C ~ +70°C
接口引脚 (通常从左到右或标有丝印)
- VCC (或 +)： 电源正极 (接 5V 或 12V)
- OUT (或 S / Data / Signal)： 数字信号输出 (高电平=检测到运动，低电平=无运动)
- GND (或 -)： 电源负极 (接 0V / 地线) (模块下方或背面通常还有灵敏度/延时电位器和跳线选择区)
使用方法 (Arduino 示例)
- 连接：
- VCC -> Arduino 5V 或 3.3V (但可能影响探测距离和稳定性，推荐 5V)
- GND -> Arduino GND
- OUT -> Arduino 任意数字输入引脚 (如 D2)
- 代码：
const int pirPin = 2; // PIR OUT 连接的 Arduino 引脚
int motionState = LOW; // 初始化为无运动状态
void setup() {
Serial.begin(9600);
pinMode(pirPin, INPUT);
}
void loop() {
int val = digitalRead(pirPin); // 读取 PIR 输出状态
if (val == HIGH) { // 如果检测到运动
if (motionState == LOW) {
Serial.println("Motion Detected!");
motionState = HIGH; // 更新状态
}
} else { // 如果没有检测到运动
if (motionState == HIGH) {
Serial.println("Motion Stopped!");
motionState = LOW; // 更新状态
}
}
delay(100); // 短暂延迟，非必须
}主要应用
- 自动照明控制： 楼道灯、洗手间灯、壁橱灯。
- 安防报警系统： 作为入侵探测器。
- 节能控制： 自动开关空调、风扇、显示器等，当人离开时关闭。
- 互动项目： 机器人、交互式艺术装置。
- 智能家居自动化： 检测房间内是否有人。
优点
- 价格低廉
- 使用简单
- 接口简单（数字输出）
- 功耗低（待机时）
- 非接触式探测
局限性 (重要!)
- 温度敏感： 自身和环境温度变化（如空调启动、热源靠近）可能引起误触发或失灵。需要预热时间（约 1-2 分钟）。
- 只对移动热源敏感： 必须是移动且发出红外热辐射的物体（如人、动物、火源）。完全静止或温度变化缓慢的目标无法被检测到。
- 不能感知方向、数量、具体物体： 只能告诉你有某个热源在动。
- 可能误触发： 风吹动的热源（暖气片、窗帘）、强电磁干扰、温度骤变等可能引起误报。
- 穿透性差： 红外线无法穿透墙壁等不透明物体。模块本身也需要露在外面。
- 探测范围和角度固定： 由菲涅尔透镜决定，一般不是均匀的，中心区域比边缘更敏感。
- 反应延迟： 从目标移动开始到模块输出信号有一定延迟（毫秒级）。
- 探测距离衰减： 当被测目标与传感器板平行方向运动时（正对着传感器运动，非切向），探测距离会变短。
- 动物误触发： 如果灵敏度调高，较大的宠物（猫狗）也可能被探测到。
使用注意事项 & 调试技巧
- 正确供电： 务必不要反接电源（VCC 和 GND 接反），很容易烧坏模块！电压要在允许范围内（常用5V或12V）。
- 稳定电源： 使用质量较好的电源适配器或电池，避免大负载波动引起误触发。在 VCC 和 GND 之间并联一个 100uF 电容有时能提高稳定性。
- 充分预热： 上电后等待 30-60 秒再使用，让传感器适应环境温度。
- 避免干扰源： 远离暖气、空调出风口、风扇、强烈阳光直射、白炽灯等热源或温度变化快的设备。避免强光（尤其阳光）直接照射模块。避开风扇等产生的气流。
- 位置选择：
- 将模块安装在目标最可能移动穿过探测区域的位置（切向运动），避免正对门窗（气流/强光）或热源。
- 确保透镜前方没有遮挡物。
- 安装稳固，减少震动引起的误触发。
- 考虑探测角度的覆盖范围。
- 仔细调节：
- 灵敏度： 逆时针转到底（灵敏度最低），慢慢顺时针调高，直到在所需距离能稳定探测到目标为止。
- 延时： 根据应用需求设置。调太长会浪费资源（如灯一直亮），调太短可能闪烁（如灯频繁开关）。先调到中间位置试用。
- 触发方式 (H/L)： 根据应用选择。
- 光控： 根据实际需求决定是否启用。
- 理解输出： 高电平持续的时间是“延时时间”，即使目标立刻离开，输出也会保持高电平直到计时结束。
- 降低误触发： 如果使用12V电源，可以在 OUT 和 GND 之间连接一个 10KΩ 的上拉电阻到 VCC（模块内部已带，但有时加强有效）。确保代码正确读取状态（INPUT，不是 INPUT_PULLUP）。
- 区分模块版本： 不同厂家或批次的模块在跳线帽功能（L/H 含义）、有无光控等细节上可能有差异，以模块上实际丝印为准。
- 不适用于高可靠安防： 由于易受环境干扰和误触发限制，单一 HC-SR501 不适合关键安保场合。需要与其他传感器（如微波）融合使用或选择更专业的安防探测器。
希望这份详细的中文介绍对您有所帮助！使用前务必花点时间安装、调节和测试模块，以达到最佳效果。您想用它来做什么具体的项目吗？
