以下是HC-05蓝牙模块的核心电路原理图说明（中文版），主要包含基础连接电路和关键功能引脚配置，适用于嵌入式开发场景：
1. 基础供电电路
- 电源范围：3.3V ± 5%（典型电压3.3V，绝对不可超过3.6V）
- 电源滤波：
- 在
VCC与GND之间并联10μF电解电容 + 0.1μF陶瓷电容，消除电源噪声。
- 在
- 电流要求：峰值工作电流约30mA（配对时），需确保电源输出能力≥100mA。
2. UART串口通信电路
-
接口定义： 模块引脚 目标设备引脚 作用 备注 RXD 单片机TXD 接收数据 电平为3.3V TTL TXD 单片机RXD 发送数据 电平为3.3V TTL - 电平匹配：
- 若目标设备为5V系统（如Arduino UNO）：
- 需在模块RXD前串接1kΩ电阻，或使用电平转换电路（例如TXS0102芯片）。
- 直接连接可能烧毁模块！
- 若目标设备为5V系统（如Arduino UNO）：
3. 关键功能引脚电路
- EN（使能引脚）：
- 高电平（3.3V）启用模块，悬空或低电平禁用。
- 正常使用中建议悬空（内部默认上拉）。
- STATE（状态指示）：
- 连接LED指示灯电路（串联330Ω电阻到GND），LED亮表示蓝牙已连接。
- KEY（AT命令模式）：
- 进入AT模式：拉高KEY（接3.3V）后上电。
- 正常通信模式：悬空或接GND。
- 典型电路：通过按键切换KEY引脚电平。
4. LED状态指示电路
-
模块自带LED：无需外部电路，用途如下： LED状态 含义 快闪（1秒2次） 等待配对状态 慢闪（2秒1次） 已配对但未连接 常亮 蓝牙连接建立完成

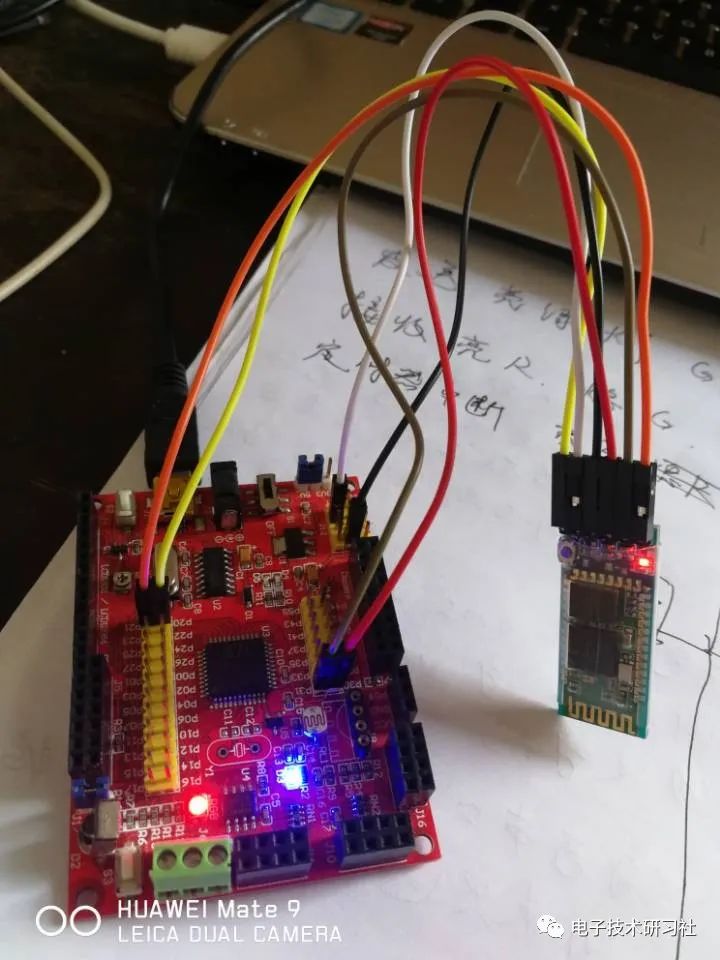

5. 典型连接示意图（简化版）
┌───────────────────┐ ┌─────────────────┐
│ HC-05 Bluetooth │ │ 微控制器 │
│ │ │ (e.g., STM32) │
│ VCC ────●───┐ │ │ 3.3V ───────────┘
│ │ │ │ │ GND ────────────┐
│ GND ────────┼───┴───────┴── GND │
│ │ │ │ │
│ TXD ────────┼───────────┴─ RXD (MCU) │
│ │ │ │ │
│ RXD ────●───┼───────────┴─ TXD (MCU) │
│ │ │ │ │
│ KEY ────┴───┤ (悬空/按键)│ │
│ │ │ │
└───────────────────┘ └─────────────────┘
●：5V系统需串联电阻（1kΩ-2.2kΩ）6. 关键注意事项
- 电压保护：
- 务必确认信号电平≤3.3V，5V系统必须分压。
- 电源稳定性：
- 使用LDO稳压器（如AMS1117-3.3），避免开关电源噪声干扰。
- 复位操作：
- 异常时断开VCC后重新上电，比软件复位更可靠。
- 通信故障排查：
- 检查波特率（默认9600，AT模式为38400）。
- 确认TX/RX是否交叉连接。
扩展资源
- 完整电路图下载：建议访问厂商资料页（如安信可/Ai-Thinker官网）搜索HC-05数据手册。
- 参考设计：
（注：实际应用请替换为真实原理图）
根据实际需求，可添加外部EEPROM（如24C02）存储配对信息，或通过电阻调整模块发射功率（修改RF电路匹配电阻）。
蓝牙HC05是什么？hc05蓝牙模块如何使用
蓝牙HC05是主从一体的蓝牙串口模块，简单的说，当蓝牙设备与蓝牙设备配对连接成功后，我们可以忽视蓝牙内部的通信协议，直接将将蓝牙当做串口用。当建立连接，两设备共同使用一通道也就是同一个串口，一个设备
kdsnvjsnjk
2022-01-11 07:46:29
蓝牙HC05是什么
stm 32 串口通信蓝牙篇1. HC-05蓝牙1.1蓝牙模块使用介绍蓝牙HC05是主从一体的蓝牙串口模块，简单的说，当蓝牙设备与蓝牙设备配对连接成功后，我们可以忽视蓝牙内部的通信协议，直接将将蓝牙
刀马旦
2021-08-11 09:29:07
请问安卓手机怎么与HC05蓝牙模块通信？
最近公司的产品想使用手机蓝牙与STM32芯片通信，购买了HC05蓝牙模块，用资料里面的蓝牙串口助手 v1.97.apk 测试，是可以与STM32的串口进行通信的，目前想写一个Android的蓝牙通信
jinbiao
2019-05-08 23:02:02
无线通信之HC05/HC06经典蓝牙BT模块介绍
的双模模块。 HC05和HC06模块 本篇我们先来学习一下经典蓝牙BT模块。市面上常用的Arduino传统蓝牙模块非HC05和HC06模块所属。 HC05和HC06模块在硬件上并无太大
天暗下来
2023-05-12 17:36:16
HC05蓝牙模块模块引脚介绍
HC05蓝牙模块模块引脚介绍模块电气特性参数引用查的（HC-05蓝牙模块使用教程3. 原理图4. 说明：模块是通过一个串口TTL接口，既实现AT指令来设置和查询相关参数，同时实现串口数据透传。所以
kmno4
2021-12-07 11:52:53
hc05蓝牙串口通信模块介绍
hc05蓝牙串口通信模块介绍，HC-05蓝牙串口通信模块应该是使用最广泛的一种蓝牙模块之一了。为什么呢？因为HC05模块是一款高性能主从一体蓝牙串口模块，可以不用知道太多蓝牙相关知识就可以很好的上手
飞毛腿452
2021-07-14 07:21:54
HC05模块使用方法及配置步骤
的通讯方式，于是我决定使用HC05蓝牙模块，模块不贵（正点原子卖的贵，用别的商家也一样，我用的不是原装版，是兼容版，缺点是密码修改不了，不过按如下锁定地址的连接也没有啥大问题），下面是HC05的简介和配置过程。蓝牙模块HC05图3是正点原子的，正版，死贵死贵的。引脚EN：拉高时进入AT命令模式，低
切克切克闹
2021-12-03 06:54:13
蓝牙HC05不能正常运行
大神们好，我的板子是精英版，但我烧录进官方蓝牙例程后，无法正常初始化，请问是什么原因呢？是不是硬件的原因？我感觉，可能是蓝牙发送不了AT指令，但我可以直接用电脑和HC05通信、进入AT模式而在单片机与HC05通信的时候，初始化失败，感觉像是发送不出AT指令求大神们解答一下谢谢
cs110
2019-05-10 06:35:53
蓝牙HC05无法错误
求助蓝牙HC05无法错误我用的是战舰版V3，液晶提示：“ATK-HC05 Error”,“Please Check！”我已经用跳线帽链接了PB10-GBC_RX和PB11-GBC_TX。。。蓝牙模块的背面那个蓝光灯是亮着的。
h1654155143.8311
2019-05-09 22:51:42

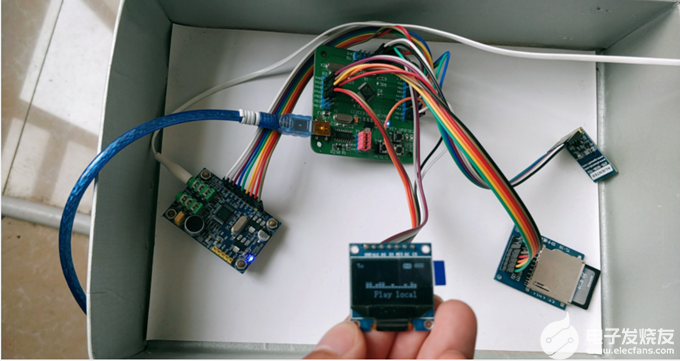

STM32 + HC05串口蓝牙设计简易的蓝牙音箱
