以下是TJA1042 CAN收发器的典型电路设计要点及注意事项，适用于汽车电子、工业控制等应用场景：

核心电路模块

电源供电
- VCC（引脚8）：连接+5V主电源，必须就近并联退耦电容：
  - 1个 100nF陶瓷电容（高频滤波）
  - 1个 22μF电解电容（低频稳压）
- VIO（引脚5）：连接控制器逻辑电平（3.3V或5V），为信号引脚提供电平匹配，若控制器为5V可直接接VCC。
CAN总线接口
- CANH（引脚6） 和 CANL（引脚7）：
  - 串联 120Ω 终端电阻（总线的物理两端节点各1个）
  - 可选添加ESD防护器件（如PESD1CAN）或共模扼流圈（提高EMC性能）。
控制引脚
- STB_N（Standby，引脚1）：
  - 高电平：收发器进入待机模式（低功耗）
  - 低电平：收发器激活
  - 使用时需通过10kΩ电阻上拉至VIO/VCC，避免悬空导致意外关断。
- EN（Enable，引脚2）：
  - 高电平：正常通信模式
  - 低电平：禁用收发器输出（静默模式）
  - 建议通过MCU GPIO控制或直接上拉至VIO。
数据信号接口
- TXD（发送，引脚3）：连接MCU的TX引脚，需串接 100~200Ω限流电阻（防止过流）。
- RXD（接收，引脚4）：连接MCU的RX引脚，直连或串联小电阻（22Ω）抑制振铃。
接地设计
- GND（引脚9）：确保低阻抗接地，推荐独立敷铜区域连接系统地主干。

关键设计注意事项

终端电阻位置：仅布置在总线的首尾节点（两端），中间节点不加电阻。
EMC优化：
- CANH/CANL走线 平行等长，包地处理减小辐射。
- 在总线入口端并联 30pF~100pF电容（抑制高频干扰）。
未用引脚处理：
- 若未使用 WAKE（引脚10） 唤醒功能，建议上拉至VIO避免误唤醒。
故障保护：
- TJA1042内置总线短路保护，但建议在电源入口添加自恢复保险丝。

参考电路图

+----------------------+
| MCU                  |
|           TX ---[100Ω]--- TXD(3)
|           RX <------------ RXD(4)
|           GPIO >----- EN(2)
|           GPIO >----- STB_N(1)
+----------------------+
       |
       |
+----------------------+
| TJA1042              |
| VCC(8)--[100nF]--GND |
|        +-[22μF]      |
| VIO(5)--[10kΩ]------- STB_N(1) *上拉
| GND(9)-- PCB接地     |
| CANH(6)-------------- CAN_H Bus
| CANL(7)-------------- CAN_L Bus
+----------------------+
         |      |
        [120Ω] *终端电阻（仅首尾节点）
         |      |
        CAN_H  CAN_L
         |      |
        [GND]  [GND]
       (TVS/共模扼流圈) *可选

常见问题解决

通信失败：检查终端电阻是否安装、STB_N/EN电平是否正确、TXD/RXD是否反接。
高辐射干扰：优化总线走线等长，增加总线并联电容或共模电感。
功耗异常：确认STB_N在休眠时已被拉高（待机模式耗电仅数μA）。

正确设计时，TJA1042可满足ISO 11898-2标准，实现最高2Mbps可靠通信。详细参数请参考NXP官方数据手册。

TJA1042全新原装NXP高速CAN收发器与迭代TJA1044

2024-12-17 11:12:57

一般说明：TJA1042T/3/1

Mbit / s。这些特性使TJA1042成为所有类型HS-CAN网络的绝佳选择，在通过CAN总线需要具有唤醒功能的低功耗模式的节点中。特点和好处TJA1042T/3/1产品概述：nISO11898-2

动能世纪刘S 2021-04-03 10:04:53

这是CAN总线电路的一部分电路

`TJA1042是CAN数据总线的数据收发器，处理器芯片是STM32f103C8T6，内部自带有CAN协议控制器，所以外部电路不需要再配CAN协议控制器芯片，但是这块电路板上再TJA1042旁多了这个芯片，我想知道它可能是什么芯片，希望各位大佬知道的告知一下！谢谢`

YHZY 2019-05-20 16:22:55

TJA1042T和TJA1042T/3之间有什么区别吗？

一开始用的是TJA1042T，现在换成TJA1042T/3。除了EMC，还有什么特别需要测试的吗？SPLIT 可以帮助稳定总线上的隐性电压电平，TJA1042T/3 没有 SPLIT，这有什么区别吗？

程序诗人 2023-03-24 07:43:40

TJA1042T--CM

TJA1042T/CM

2023-03-29 21:50:54

原装TJA1042T/3/1J 恩智浦 TJA1042T 高速CAN收发器芯片封装贴片

2021-12-06 10:10:55

TJA1042T--1

TJA1042T/1

2023-03-29 21:47:46

TJA1042T--3--CM

TJA1042T/3/CM

2023-03-29 22:40:34

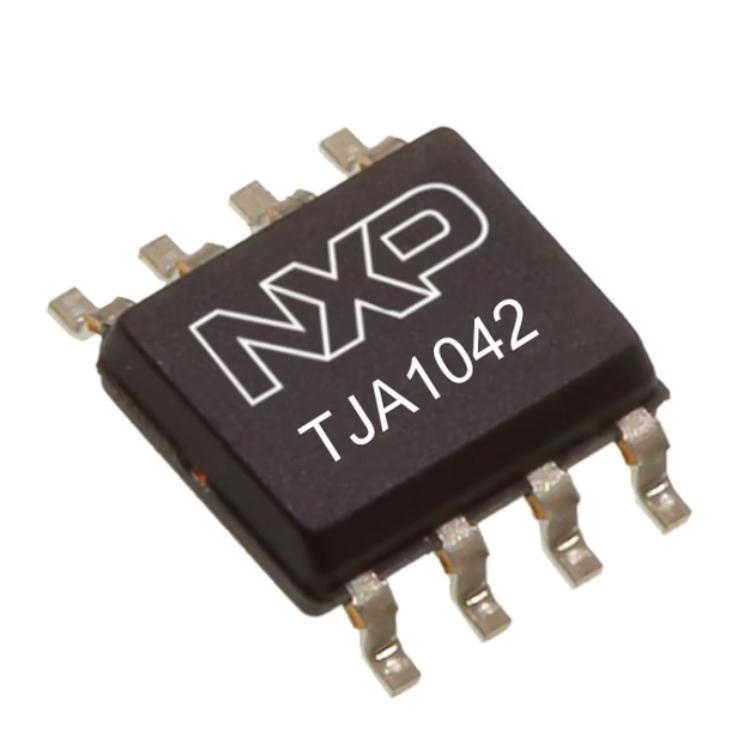

NXP/恩智浦 TJA1042T SOP-8 收发器芯片

2025-02-14 13:54:02

TJA1042T/3/1J 一款高速CAN收发器

2023-11-21 11:08:18

国产SIT1042完美兼容替代TJA1042（NXP品牌）

杭州东沃电子代理的SIT1042Q是一款应用于CAN 协议控制器和物理总线之间的接口芯片，可应用于卡车、公交、小汽车、工业控制等领域，支持5Mbps CAN FD 灵活数据速率，具有在总线与CAN

2022-12-16 17:51:16

三极管呆料收购

MC33399 MC33661 L9613 L9637 LD7575PS MP1583DN 德州5638 VP251 V7356 TJA1042 TJA1051 德州1040 德州1050 德州

bb8999 2019-05-16 15:51:18

浅谈CAN总线外围电路设计

CAN总线接口外围电路设计一般按照上图进行绘制。一般主机厂商使用的是CAN控制器，对应的需要使用收发器。CAN收发器的供应商主要有这三家：NXP、TI、infineon，以NXP为例，TJA1042是只支持普通CAN的收发器，而TJA1044是支持CANFD协议的收发器。

2022-07-25 09:04:08

stm32 can 出错恢复

大家好，我最近在使用stm32f105做双can通信，can驱动芯片使用的TJA1042，发现将canH canL 短路再放开以后，can出错恢复不回来？之前在K40上使用的时候没有这个问题，不知道这个情况大家有什么指导建议啊？谢谢啦

ziding56 2019-03-27 10:42:25

专业回收NXP芯片收购TJA1043T

，回收集成电路，回收MOS管、晶振、钽电容、二三极管、滤波器、电容电阻、手机配件、平板电脑配件、数码产品配件、回收DDR收购DDR！！大量收购！！大量收购！公司同时大量高价回收TJA1042

dealicdz 2021-04-13 16:44:23

天津回收ic ic呆料回收回收集成电路ic

7250G 8250G 德州272 ST272 MC33399 MC33661 L9613 L9637 LD7575PS MP1583DN 德州5638 VP251V7356 TJA1042

bb8999 2019-04-24 15:30:10

求助，LPC5516 CANFD采样点4M以上波特率如何设置70%以上？

当采样点设置大于70%时，数据阶段会出现协议错误，发送错误帧。数据波特率小于4M时无此问题，采样点小于70%即可。单片机：LPC5516 CANFD发射器：TJA1042/3 CANFD模块时钟：80MHz 通讯接口：Kvaser Hybrid 顺便说一句：具有相同配置的 LPC54616 运行良好。

啦啦啦啦啦啦啦l 2023-05-16 06:59:46

收购库存电子元件

7250G 8250G 德州272 ST272 MC33399 MC33661 L9613 L9637 LD7575PS MP1583DN 德州5638 VP251V7356 TJA1042 TJA

bb8999 2019-05-17 16:03:47

TJA1042T--3--1

完整型号为TJA1042T/3/1J CAN收发器 5Mbps 4.5V~5.5V

2024-01-12 09:33:18

工厂库存电子回收

MC33399 MC33661 L9613 L9637 LD7575PS MP1583DN 德州5638 VP251 V7356 TJA1042 TJA1051 德州1040 德州1050 德州

bb8999 2019-05-10 15:14:31

东莞石排石龙工厂库存电子元件回收公司

8250G 德州272 ST272 MC33399 MC33661 L9613 L9637 LD7575PS MP1583DN 德州5638 VP251 V7356 TJA1042 TJA

bb8999 2019-05-21 15:06:38

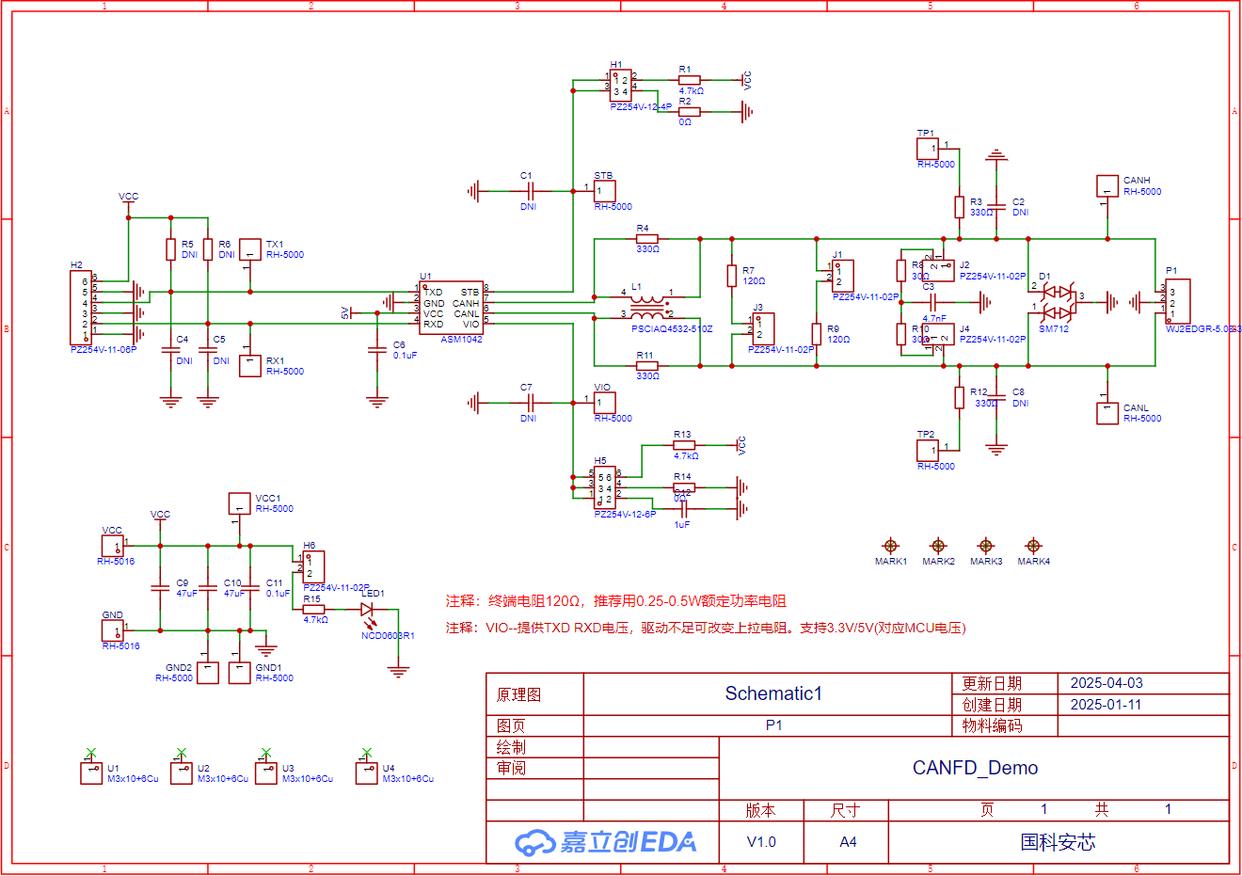

一文读懂 ASM1042 芯片应用技巧
