以下是GY-30（基于BH1750芯片）光照传感器的常见引脚定义及功能说明（以最常见的5引脚版本为例）：
GY-30模块引脚图（文字描述）
模块通常采用5个排针，从左到右依次为（面向传感器正面，文字标识朝上）：
-
VCC
- 功能：电源正极（供电电压：3.3V~5V）
- 接法：连接开发板的
3.3V或5V引脚（兼容两种电压）。
-
GND
- 功能：电源负极（接地）
- 接法：连接开发板的
GND引脚。
-
SCL
- 功能：I²C时钟信号线（时钟）
- 接法：连接开发板的
SCL引脚（如Arduino的A5或专用SCL引脚）。
-
SDA
- 功能：I²C数据信号线（数据）
- 接法：连接开发板的
SDA引脚（如Arduino的A4或专用SDA引脚）。
-
ADDR
- 功能：I²C地址选择引脚
- 接法：
- 悬空（不连接）→ 默认地址为 0x23。
- 接
VCC→ 地址变为 0x5C（用于多传感器区分）。
重要说明
-
I²C地址选择：
- 若只使用一个GY-30，无需连接ADDR引脚（地址默认为 0x23）。
- 如需连接多个GY-30，需将其中一个的ADDR接VCC（地址改为0x5C），避免地址冲突。
-

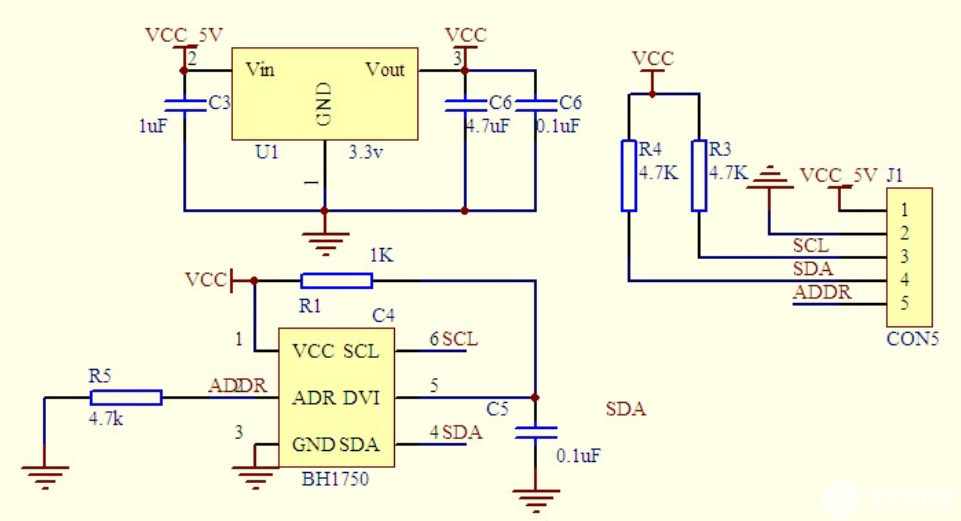

上拉电阻：
- 模块已内置I²C上拉电阻（通常4.7kΩ），无需外接。
-
免接线版本：
部分GY-30模块省略ADDR引脚（仅剩4针），此时地址固定为 0x23。

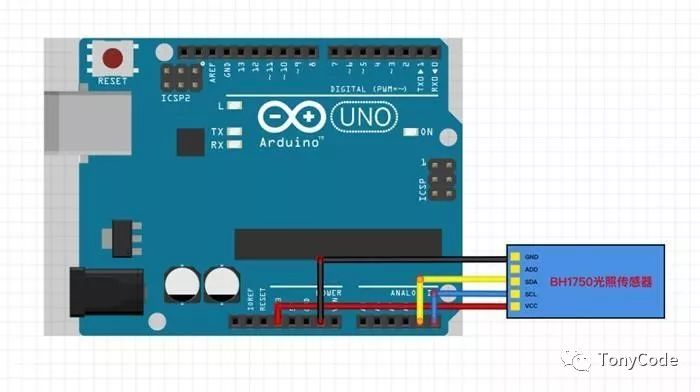

实际接线示例（以Arduino Uno为例）
| GY-30引脚 | Arduino引脚 |
|---|---|
| VCC | 5V |
| GND | GND |
| SCL | A5 (或SCL) |
| SDA | A4 (或SDA) |
| ADDR | 悬空 |
注意事项
- 电源要求：确保VCC电压匹配（3.3V或5V）。
- 接口冲突：避免与其他I²C设备地址冲突（如OLED屏、RTC模块等）。
- 通信稳定性：长距离接线需用双绞线，必要时可降低I²C时钟速度。
如有特定版本疑问，建议提供模块实物图以便进一步确认！ ?

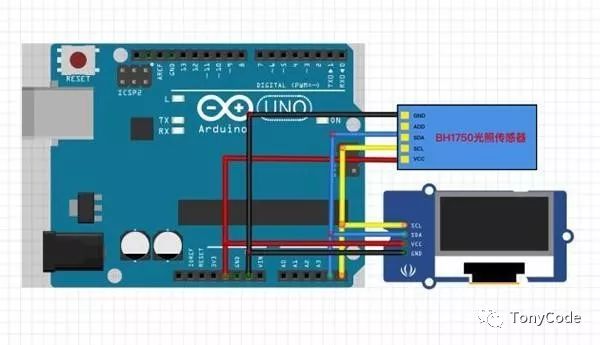

OLED屏幕和GY30光照传感器接在IIC（I2C）总线上
