好的，我们来详细介绍一下7805三端稳压器。
核心功能：
7805 是一种非常经典、应用极其广泛的固定输出电压的正线性稳压器 IC。它的核心功能是：
- 降压： 将一个较高的直流输入电压 (
Vin) 降低。 - 稳压： 提供一个极其稳定的 +5V 直流输出电压 (
Vout)，即使输入电压或负载电流在一定范围内变化。 - 提供电流： 能为负载提供高达 1A 的连续输出电流（具体取决于封装和散热条件）。

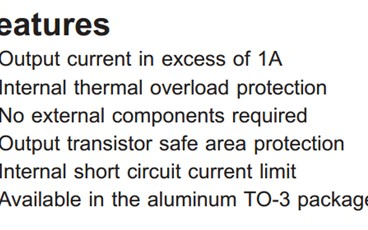

关键特性：
- 输出电压： 固定 +5V DC (精度通常为 ±5% 或 ±2%，看具体型号)。
- 输出电流： 最大 1A (典型值)。
- 输入电压范围： 通常 7V 到 35V DC。输入电压必须至少比输出电压高 2V (即
Vin >= 7V) 才能保证稳定可靠的 5V 输出。电压差 (Vin - Vout) 称为 压差。 - 封装形式： 最常见的封装是 TO-220。
- 引脚定义 (TO-220 封装)：
- 引脚 1 (Input)： 输入电压 (
Vin)。 - 引脚 2 (Ground / Common)： 接地 (
GND)。 - 引脚 3 (Output)： 稳定的 +5V 输出电压 (
Vout)。
- 引脚 1 (Input)： 输入电压 (
- 引脚定义 (TO-220 封装)：
- 内部保护：
- 过热关断保护： 当芯片温度超过安全阈值时，会自动关闭输出，防止烧毁。
- 过流保护： 当输出电流过大时，会自动限制电流以保护芯片。
- 安全工作区保护： 防止芯片在过高的功耗下工作。
- 优点：
- 使用极其简单方便。
- 成本低廉。
- 输出电压稳定性好（相对于输入电压和负载变化）。
- 内部保护功能完善。
- 应用广泛，资料和示例电路非常多。
- 缺点：
- 效率相对较低： 作为线性稳压器，多余的电压 (
Vin - 5V) 会转化成热量耗散掉 (功率损耗 = (Vin - 5V) * Iout)。当Vin很高或者Iout很大时，芯片会严重发热，效率很低。 - 需要最小压差： 要求输入电压至少比输出电压高 2V，限制了它在低输入电压或要求低压差场合的应用。
- 静态电流： 自身工作时也会消耗一小部分电流（几毫安），对于超低功耗应用不理想。
- 效率相对较低： 作为线性稳压器，多余的电压 (
典型应用电路：
一个最基本的 7805 应用电路非常简单：
Vin (7-35V DC) ---+---[输入电容 Ci]---+--- Pin 1 (Input) of 7805
| |
| |
[GND] Pin 2 (Ground)
| |
| |
+-------------------+--- Pin 3 (Output) of 7805 ---+--- Vout (+5V)
| |
| [输出电容 Co]
| |
[GND]-----------------------------------------------[GND]- 输入电容 Ci： 通常使用一个 0.33μF 的陶瓷电容或钽电容，并联一个 10μF - 100μF 的电解电容，放置在靠近 7805 输入引脚的位置。它们的作用是滤除输入端的纹波和噪声，提供瞬间大电流需求，并提高稳压器的稳定性。
- 输出电容 Co： 通常使用一个 0.1μF 的陶瓷电容，并联一个 10μF - 100μF 的电解电容，放置在靠近 7805 输出引脚的位置。它们的作用是滤除输出端的纹波和噪声，提高负载瞬态响应能力（当负载电流突然变化时，输出电压更稳定），并增强稳定性。
- 散热器： 非常重要！ 如果输入输出电压差较大 (
Vin - 5V) 或者输出电流较大 (> 几百mA)，7805 会产生显著热量。必须给 7805（特别是 TO-220 封装）加装足够尺寸的散热器，否则它会因过热而进入保护状态（输出电压下降或不稳定）甚至烧毁。
常见使用场景：
- 为单片机（如 Arduino Uno）、微控制器、数字逻辑芯片（TTL/CMOS）、运算放大器、传感器、小功率模块等提供稳定的 +5V 电源。
- 由 9V 电池、12V 适配器、12V/24V 铅酸电池等降压稳压得到所需的 5V。
- 各种 DIY 电子制作、实验板电源。
- 作为复杂电源系统中的一部分（例如，先由开关电源降到 8-12V，再用 7805 降到 5V 给噪声敏感的模拟电路供电）。
使用注意事项：
- 散热！散热！散热！ 这是使用 7805 最重要的一点。务必根据实际功耗 (
P = (Vin - Vout) * Iout) 计算并选择合适的散热器。TO-220 封装不加散热器通常只能安全承受 0.5W - 1W 的功耗。 - 最小输入电压： 保证
Vin >= 7V(理想情况Vin >= 8V更佳)，否则输出可能达不到 5V 或变得不稳定。 - 最大输入电压： 不要超过芯片规格书上的最大值（通常是 35V）。
- 输入/输出电容： 虽然有些情况下不加也能工作，但强烈建议按照推荐值加上，以确保稳定性和抗干扰能力。陶瓷电容应尽可能靠近引脚放置。
- 接地： 确保良好的接地连接。
替代品与变种：
- 其他固定电压： 78XX 系列有各种固定电压输出型号，如 7806(+6V)， 7809(+9V)， 7812(+12V)， 7815(+15V)， 7824(+24V) 等。
- 负电压稳压器： 79XX 系列（如 7905）用于产生负电压。
- 低压差稳压器 ： 当输入电压仅比输出电压高零点几伏就能工作的场合，应选用 LDO，如 AMS1117-5.0。它的效率更高，发热更小。
- 可调稳压器： 如 LM317，可以通过外部电阻设定任意输出电压。
- 更大电流： 如果需要更大电流（如 1.5A, 3A, 5A），可以选用 78S05, 78H05, LM338 等型号，或者使用开关电源方案。
- 更小封装： 除了 TO-220，还有 TO-92 (塑料直插，电流较小，约 100mA)， TO-252 (DPAK / SOT-223，贴片封装) 等。
总结：
7805 是一款简单可靠、成本低廉的 +5V 稳压解决方案，特别适合输入电压较高（如 9V, 12V）、负载电流中等（小于 1A）以及对效率要求不高的场合。使用时务必重视散热问题并按要求配置输入/输出电容。对于低压差或大电流应用，应考虑 LDO 或开关电源方案。
7805稳压器电路图
LM3和LM7805系列的稳压器IC具有7812个引脚，非常适合用于稳压器电路。如果您需要更高的电流，高达3A，则必须在此原理图中添加一个互补晶体管T2。在正常设计中，如果发生短路，功耗可能非常高。这个问题可以通过下面介绍的稳压器设计来解决。
2023-07-24 11:20:03
LM7805稳压器应用电路图
带晶体管的大电流LM7805稳压电路 TIP2955 晶体管本身可以接受大电流，因此，LM7805 可以在没有散热器的情况下运行，只调节电压。在电源中使用 3A 二极管 (1N5402)。对于
2023-12-29 09:26:45
如何去实现一种固定式单电源直流稳压电路系统设计

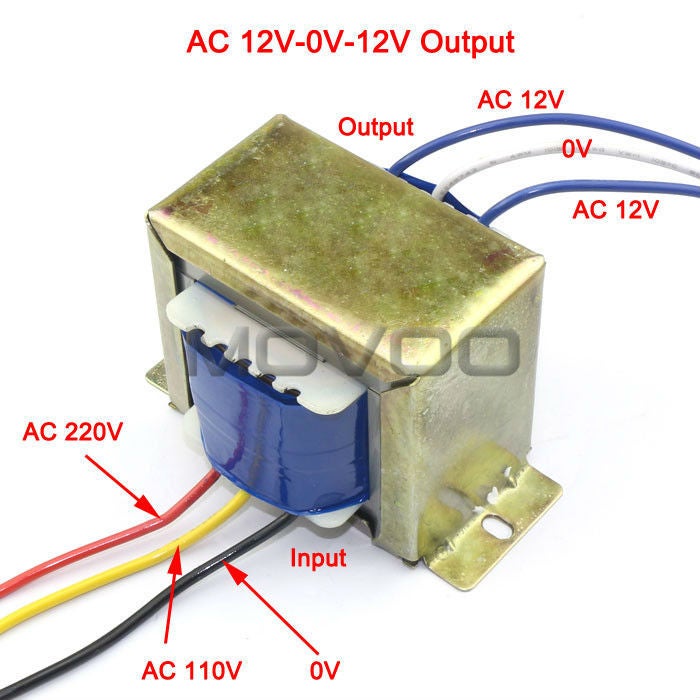

：利用变压器（带中心抽头）对220V交流电降压整流电路：将交流电变为单向脉动直流电滤波电路：滤除整流电路输出的直流电中的纹波，将脉动的直流电压转变为平滑的直流电压（储能元件电容）稳压电路：清除电网波动和负载变化对电路电压稳定的影响所用稳压芯片为7805稳压器可调式单电源直流稳压电路设
jfsky
2022-01-03 06:42:57
经验分享：运用稳压管实现低成本实用线性稳压电源
经过LM7805稳压器后降压输出5V为单片机所用,这种方案的优势是电路简单,元件较少,其缺点是LM7805稳压器价格约1元,价格相对三极管二极管之类较高,成本较高.我们要想一种更加低成本经济实用的电路来
fgfFsG
2019-12-10 11:26:27

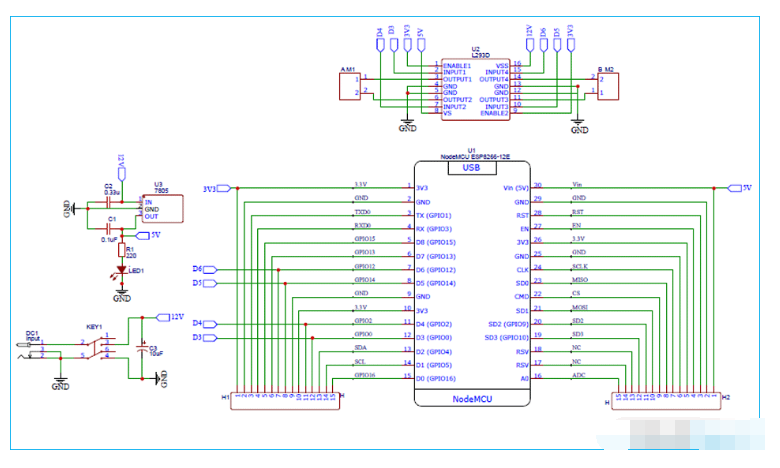

构建NodeMCU电机驱动器扩展板的方法
