制作一个蓝牙接收模块的电路，通常会使用集成的蓝牙芯片模组，这比从零开始设计所有的射频和基带电路要简单得多。下面是其核心电路组成和关键部分的中文描述：
? 核心组成 (基于现成模组)
-
蓝牙模组/芯片 (核心):
- 这是电路的核心部分，例如：ESP32（带蓝牙的WiFi模块）、HC-05、HC-06、JDY-XX系列、nRF52系列、CC25xx系列等。这些模组内部集成了蓝牙射频收发器、基带处理器、协议栈（如BLE stack）和应用处理器接口。
- 它负责完成无线信号的发送接收、调制解调、数据包处理、协议解析以及与主控制器通信。
-
电源电路 (命脉):
- 输入电源 (VCC/GND): 通常需要3.3V稳压直流电源?。输入电压可能是USB的5V或者更高的电源（如电池）。
- 稳压器 (LDO): 如使用非3.3V电源，需要一个低压差线性稳压器将输入电压稳定在模块要求的电压（多为3.3V）。例如AMS1117-3.3V。
- 退耦电容: 非常关键！ 在模块的电源引脚（VCC/VDD）和地（GND）之间，靠近引脚放置多个不同容值的陶瓷电容（例如：0.1µF、1µF、10µF）?，用于滤除高频噪声、抑制纹波、提供瞬态电流（特别是在射频发射时），确保电源稳定。
-
天线 & 射频匹配网络 (信号通道):
- 天线: PCB天线（如ESP32的板载天线）、陶瓷贴片天线（IPEX/SMA座引出）或者外部鞭状天线等。
- 匹配网络: 位于蓝牙模块的射频输出引脚（RF_OUT/ANT）和天线之间。通常是一个π型滤波兼阻抗匹配网络（电容、电感组合电路）。这至关重要 ⚠️，用于优化射频功率传输，减少反射损耗，满足法规要求（如FCC/CE）。其元件值由模组或芯片手册指定。
-
主控接口电路 (通信桥梁):
- 串行通信 (最常见): 绝大多数模组通过UART接口（异步串行通信）与主控制器（MCU/PC等）交换数据。
- 引脚：
RX(模组接收，接主控的TX)、TX(模组发送，接主控的RX)。 - 电平转换: 如果主控是5V系统（如Arduino Uno），模组是3.3V，必须加入3.3V/5V逻辑电平转换器（如TXB0102等）或采用分压电阻（有风险），以免损坏模组‼️。
- 引脚：
- 其他接口 (可选): 一些更高级的模组还提供SPI、I2C、PWM、ADC、USB等接口。
- 控制引脚 (可选): 如状态指示灯连接口、复位引脚（
RST）、工作模式选择引脚（KEY/EN）。
- 串行通信 (最常见): 绝大多数模组通过UART接口（异步串行通信）与主控制器（MCU/PC等）交换数据。
-
时钟电路 (时间基准):
- 大部分蓝牙模组需要外部晶振提供时钟。
- 通常在芯片的
XIN/XOUT或XTAL引脚之间接入一个特定频率（如16MHz, 32MHz, 32.768kHz等）的无源晶体谐振器，并搭配两个微调电容。参考芯片手册。
? 常见可选外设电路
- 音频输出 (当接收音频时):
- 如果接收的是音频（如BLE Audio或经典蓝牙音频），模块可能有PCM/I2S接口或内置DAC的模拟音频输出引脚（如HC-05的
AOUT+）。 - 后面需要接音频功率放大器才能驱动耳机或扬声器。
- 如果接收的是音频（如BLE Audio或经典蓝牙音频），模块可能有PCM/I2S接口或内置DAC的模拟音频输出引脚（如HC-05的
- 状态指示灯:
- LED + 限流电阻：用于指示电源、连接状态、数据收发?等。
- 按键/开关:
- 用于复位、进入AT指令模式等。
- USB转串口 (直接连接电脑):
- 如果模块需要通过USB与PC通信（调试或作为接收终端），需要加入USB转UART芯片（如CP2102, CH340, FT232RL），连接模组的
RX/TX。它同时也给整个板提供5V电源。
- 如果模块需要通过USB与PC通信（调试或作为接收终端），需要加入USB转UART芯片（如CP2102, CH340, FT232RL），连接模组的
- 存储器 (可选):
- 某些模组允许外部扩展Flash用于存储OTA固件或其他数据。
? 设计要点与注意事项
- PCB布局至关重要 (尤其射频部分):
- 参考设计: 严格遵循模组供应商提供的参考设计布局！这是成功的基础。
- 匹配网络: 射频匹配网络的元件尽可能靠近模组的RF引脚放置。其下方保持完整的地平面。
- 天线区域: 天线区域下方禁止覆铜（净空区）。天线本身和引线需根据天线设计规范走线（50欧姆阻抗线）。
- 地平面: 提供大面积、连续、低阻抗的地线，尤其是模组下方。多点过孔连接到地层。
- 电源隔离: 模拟电源和数字电源（特别是射频电源）适当分开布线。
- 器件选择:
- 使用模组供应商推荐或批准的射频匹配元件。
- 电源电容选择高品质陶瓷电容（X7R, X5R），尤其是0.1μF去耦电容必须就近放置。
- 晶振选择指定频率和精度的（尤其注意负载电容值）。
- 电源稳定性:
- 确保LDO的输出能力满足模组的最大工作电流（特别是射频发射峰值电流）。电源输入端的储能电容容量要足够大（如47μF-220μF的电解电容）。
- 务必按手册要求放置所有去耦电容。
- 接地:
- 建立单一低阻抗接地点。射频地（特别是天线匹配网络部分）尤其重要。
- 抗干扰:
- 避免高速数字信号线（如主控的CLK）靠近RF部分。
- 外壳: 如果需要通过FCC/CE认证，必须考虑屏蔽罩/金属外壳?的设计。
? 调试
- 先测电源：3.3V是否正确稳定？纹波是否在范围内？
- 检查主控连接：串口通信线是否交叉连接正确？电平转换是否正确？
- 用示波器观察模块TX输出的AT指令回应。
- RF性能测试： 需要网络分析仪等专业设备检查天线匹配（驻波比SWR/Return Loss）、输出功率和接收灵敏度。
总结
构建一个可用的蓝牙接收模块电路，核心在于选择合适的集成蓝牙模组，严格按照其官方数据手册和参考设计进行电路设计和PCB布局。电源?稳压、退耦电容?和射频天线匹配网络⚡️是硬件成功最关键的三点。使用串口（UART）接口与主控通信是最常见和简单的方式。务必重视PCB布局，特别是射频部分的设计，这对性能和能否通过认证至关重要。?
希望这能帮你顺利打造出功能稳定的蓝牙接收模块！动手时有什么具体问题，随时再交流！
蓝牙模块的工作原理与电路设计
蓝牙技术是一种短距离无线通信技术，广泛应用于各种智能设备中，如手机、耳机、智能手表等。蓝牙模块作为实现蓝牙通信的核心部件，其工作原理和电路设计对于蓝牙设备的性能和稳定性至关重要。本文将深入解析蓝牙
2024-06-14 16:04:38
CSR8811DSP蓝牙音频接收模块
2022-08-22 15:55:05
低功耗蓝牙和蓝牙Mesh模块的区别与关系
低功耗蓝牙模块和蓝牙Mesh模块的区别与关系 蓝牙Mesh并非无线通信技术，而是一种网络技术。蓝牙Mesh模块依赖于低功耗蓝牙。低功耗蓝牙技术是蓝牙Mesh模块使用的无线通信协议栈
2024-05-30 11:13:23
蓝牙模块选型之蓝牙功能
蓝牙模块，是一种集成蓝牙功能的PCBA板，用于短距离无线通讯，蓝牙模块将芯片和外围硬件电路集成到一个PCB上，开发出所需的内置程序实现蓝牙功能的设备。可以通过相关接口和MCU控制设备进行数据传输、可
2024-05-28 17:48:50

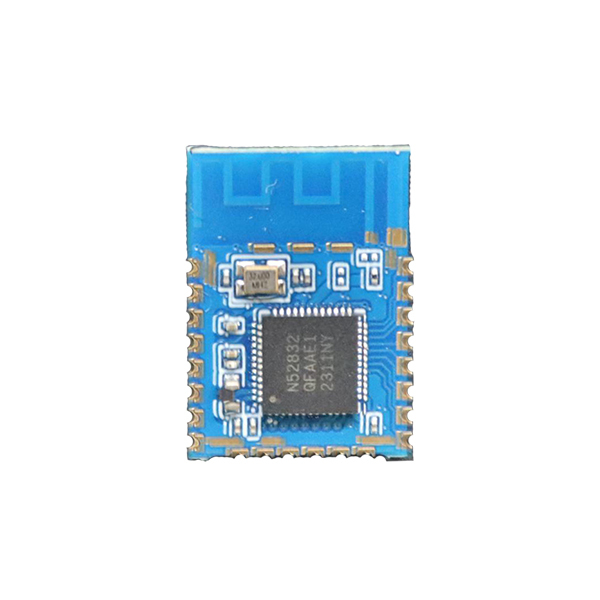

蓝牙4.2模块BLE01
蓝牙版本： V4.2 频段范围： 2.402Ghz~2.480Ghz 发射功率：-14dBm~+8dBm 空中速率：1Mbps接收灵敏度：-85dBm@1Mbps
2023-03-28 13:06:19
蓝牙模块电源干扰问题详解
随之而来。 在蓝牙通信过程中，蓝牙芯片会不断地发射和接收的信号。这些信号在电路中会引起电磁波辐射，而这些辐射过程中会产生噪声，这种噪声就是蓝牙模块电源干扰问题的主要来源。 电源干扰是指电源输出噪声对电路中其它部件
2023-09-08 11:47:14
广成科技蓝牙转CAN模块的作用和应用场景
蓝牙转CAN设备通常内置CAN通信接口电路和蓝牙通信模块。它实时监听CAN总线和蓝牙总线，当检测到CAN总线上有数据时，会立即对数据进行解析，并将其转换为蓝牙通信格式，通过蓝牙模块发送出去；反之，当
2025-09-29 11:05:58
蓝牙模块怎么使用？一篇全面指南！
、基础知识 蓝牙模块是什么？ 蓝牙模块是一种集成了蓝牙功能的电路板，它可以将数字信号转换为蓝牙信号进行传输。这种模块通常包括一个微控制器，以及用于发射和接收蓝牙信号的无线电频率(RF)收发器。 蓝牙模块的主要类型有哪
2024-05-29 13:53:34
单模蓝牙模块和双模蓝牙模块指的是什么意思？它们之间有什么区别呢
是一种短距离的无线通信技术，它可以用于在各种设备之间传输数据和进行声音通话。蓝牙模块是一种用于实现蓝牙通信的电子模块，它通常包含了蓝牙芯片、天线、微控制器和其他相关的电路。 单模蓝牙模块支持蓝牙低能耗技术，也
2024-01-15 14:59:53
什么是经典蓝牙模块？
什么是经典蓝牙模块？ 前面我们已经就蓝牙模块的概念做了了解，随着时间的推移，产品越来越智能，需要的蓝牙模块也就越来越广泛，本篇文章我们就一起了解下什么是经典蓝牙模块。 经典蓝牙模块(BT)泛指
2024-05-24 14:52:27
什么是蓝牙芯片？蓝牙芯片和蓝牙模块的区别
蓝牙芯片是集成蓝牙技术的微型元件，用于设备间无线连接。蓝牙模块基于芯片，简化蓝牙系统设计。芯片成本低但开发难，模块无需认证且使用简单，提供更多定制灵活性。
2024-07-18 16:48:20

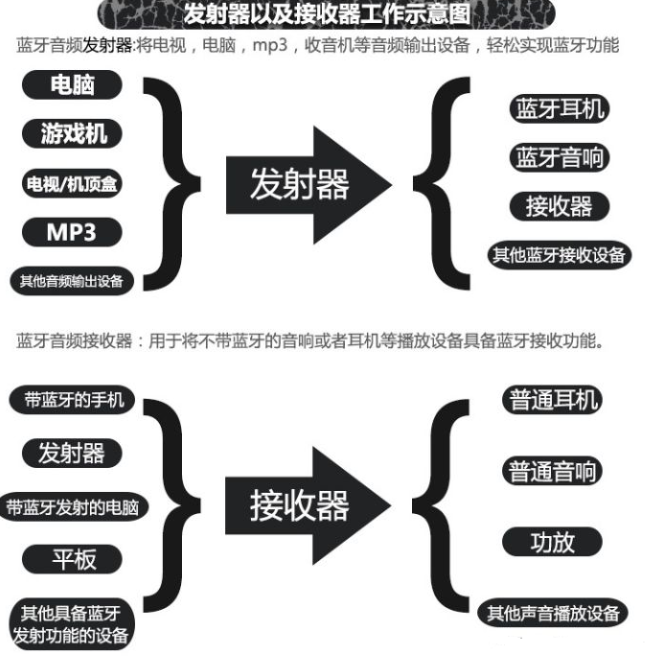

蓝牙适配器、蓝牙接收器和蓝牙发射器傻傻分不清？
蓝牙接收器是一种设备，通常用于将非蓝牙设备转换为蓝牙设备。蓝牙接收器通常连接到音频设备（如音箱、耳机、汽车音响等），以使它们能够接收通过蓝牙传输的音频信号。
2024-02-02 10:23:43

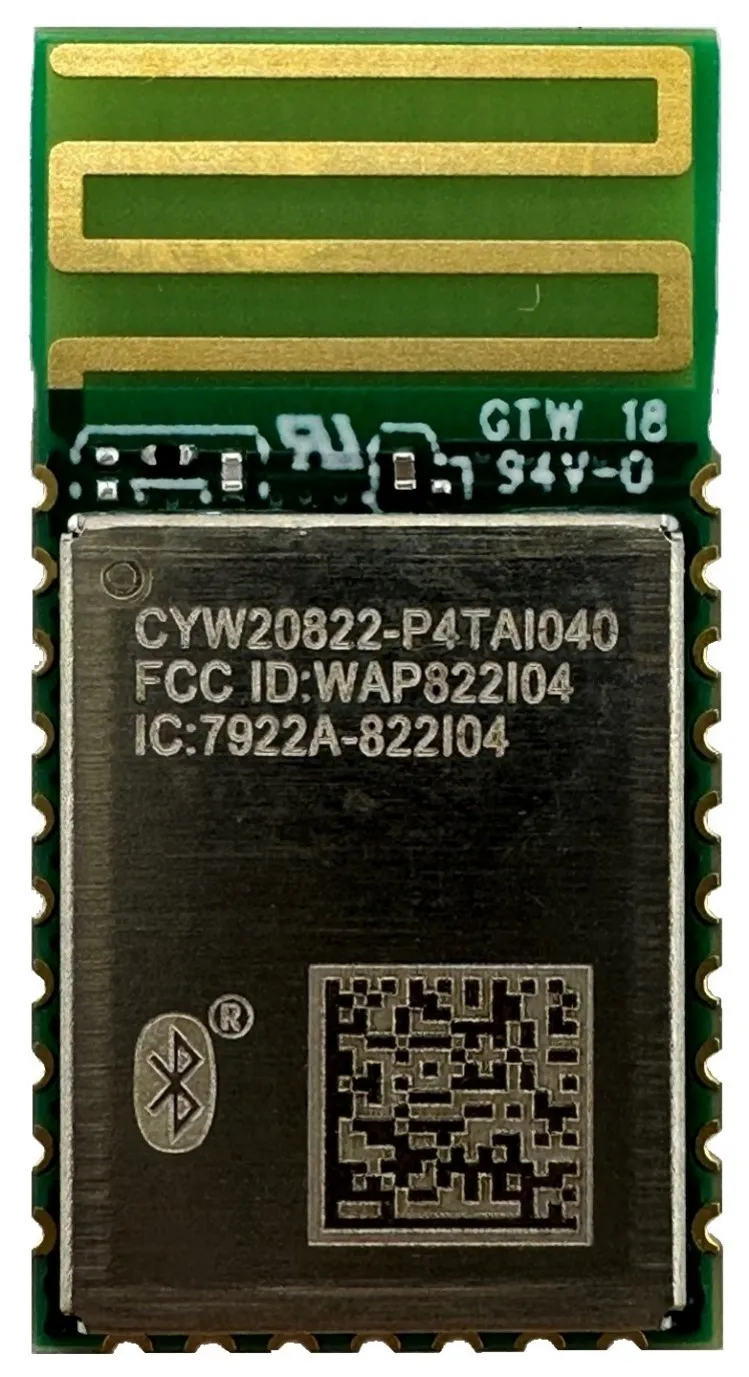

解析英飞凌蓝牙模块：低成本、低功耗、多功能的无线连接解决方案
什么是蓝牙模块？ 蓝牙模块通常由一个小型电路板组成，包括微控制器、射频（RF）收发器和蓝牙协议栈，用于短距离无线通讯。蓝牙模块通常通过串行接口（如UART、SPI或I2C）连接到主机设备，如微控制器
2024-09-27 16:01:02
超再生接收模块与超外差接收模块
超再生式接收模块具有电路简单、成本低廉的优点所以被广泛采用，而超外差接收模块价格较高，温度适应性强，接收灵敏度更高，而且工作稳定可靠，抗干扰能力强，产品的一致性好，接收机本振辐射低，无二次辐射，性能指标好，容易通过FCC或者CE等标准的检测，符合工业使用规范。
2023-06-27 16:35:57
蓝牙模块的作用是什么？
蓝牙模块的作用是什么？ 蓝牙模块是一种用于无线通信的设备，它通过蓝牙技术实现了设备之间的无线传输。蓝牙模块可以与各种设备连接，如手机、电脑、蓝牙耳机、蓝牙音箱、游戏手柄等等。蓝牙技术的实现使得人们
2023-09-08 11:47:16
智能门锁蓝牙模块，SKYLAB蓝牙模块原理图
最近有很多工程师来SKYLAB咨询智能门锁蓝牙模块，作为“进门”的第一款智能家居产品和智能安防体系内重要的智能硬件产品，智能门锁成为了智能家居领域不可缺少的一部分，而作用于智能门锁中，实现智能门锁
2020-08-24 18:47:14
蓝牙模块唤醒原理是怎样的？
随着科技的发展，蓝牙技术已经广泛应用于各种设备，如智能手机、平板电脑、智能手表等。蓝牙模块作为一种重要的通信手段，为我们的生活带来了极大的便利。然而，蓝牙模块并不仅仅是用于传输数据的工具，它还
2024-05-27 15:52:48

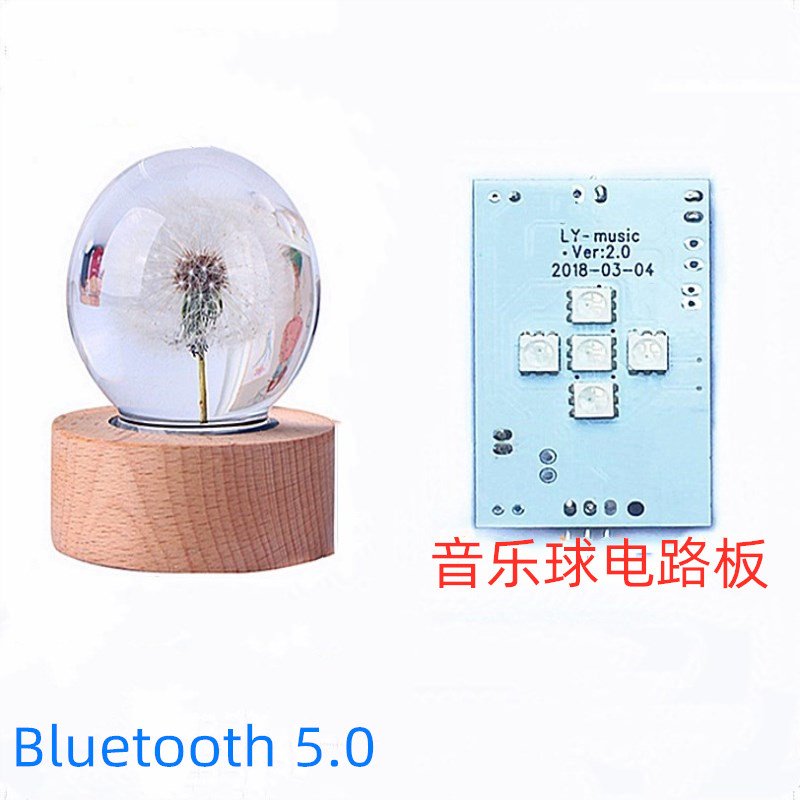

冠一音讯LY-MUSIC蓝牙音乐盒模块使用手册
