以下是通用型变频器 DMA860H 型号接线说明的中文指南。请务必注意：不同品牌或批次的设备可能存在差异，接线前请以您手中设备附带的具体说明书、机身标签和实际接口标识为准。
DMA860H 变频器接线说明书（中文）
一、安全警告
- 断电操作： 接线前，务必断开输入电源主开关并等待5分钟以上，确保主回路直流电容器放电完毕（用万用表直流电压档测量
+和-端电压应低于安全电压DC36V）。 - 正确接地： 将变频器金属外壳和接地端子
PE/E/GND(符号：⏚) 可靠连接到设备专用接地排上，接地线应尽可能短且粗。 - 区分强弱电： 主回路（电源、电机）大电流线应与控制回路（信号线）分开走线，避免平行敷设，必要时垂直交叉。
- 上电禁接线： 任何接线、改线、测线操作都需在完全断电状态下进行。
- 静电防护： 触摸控制板接线端子前，佩戴防静电腕带或触摸接地的金属物体放电。
二、主回路接线端 (通常为大端子)
| 端子符号 | 名称 | 说明 | 接线规格 (参考) |
|---|---|---|---|
R/L1, S/L2, T/L3 |
三相电源输入 | 连接三相380V交流电源火线 (L1, L2, L3)。注意：切勿接入零线(N)! | 按电机额定电流选择电缆 (铜线) |
U, V, W |
电机输出 | 连接至三相交流电动机的对应端子 U, V, W。不可接错相位！ | 同电源输入电缆规格 |
P(+), N(-) |
直流母线 (可选) | 用于外接制动单元、直流电抗器或共直流母线方案。非专业人员请勿接线，危险！ | - |
P1, (+), (+1) |
直流电抗器 (可选) | 通常出厂已用短接片短接。需外接直流电抗器时，拆除短接片接于此。 | - |
(+), (-) |
外接制动单元 (可选) | 连接外部制动电阻单元的正(+)、负(-)端。注意极性！ | - |
PE / E / GND (⏚) |
保护接地 | 必须连接至设备专用保护接地排！此端子与外壳相通。 | ≥输入电源电缆截面积 |
三、控制回路接线端 (多为小端子/可拔插端子排)
- 重要提示：
- 控制信号线使用屏蔽电缆（如RVVP），屏蔽层单端接地（接变频器PE或控制器GND，勿两端接）。
- 接线长度不宜过长（一般<20m），避免干扰。
- 24V电源端子禁止短路或对地短接。
- 所有模拟量、脉冲输入/输出使用双绞线。
1. 主控电源与继电器输出
| 端子符号 | 名称 | 说明 | 典型用途 |
|---|---|---|---|
+10V / AO COM |
+10V 参考电压输出 | 为外部电位器等提供基准电源。负载电流通常很小(<10mA)。 | 频率设定 |
GND (或 ACM, COM) |
模拟量/数字量公共端 | 绝大多数模拟量输入/输出和数字量输入的参考地（负极）。非常重要！ | 信号公共点 |
24V / +24V |
+24V 直流辅助电源输出 | 用于驱动外部继电器、传感器等（电流需查阅手册，通常≤200mA）。注意外部短路保护！ | 外部器件电源 |
TA1, TB, TC |
继电器输出 (常开/常闭) | TB-公共点，TA1-常开触点，TC-常闭触点。可编程作“运行中”、“故障报警”、“到达频率”等信号 |
输出状态信号 |
2. 模拟量输入 (AI)
| 端子符号 | 名称 | 说明 |
|---|---|---|
AII (或 AI1) |
模拟量输入 1 | 接收 0~10V 或 0~20mA / 4~20mA (需跳线或参数设置)。主要用于频率设定。 |
AI2 / AO2 |
模拟量输入/输出 2 | 可配置为输入(频率设定、速度反馈等)或输出(电流/频率等显示)。同样支持电压/电流输入模式。 |
3. 模拟量输出 (AO)
| 端子符号 | 名称 | 说明 |
|---|---|---|
AO1 / FO |
模拟量输出 1 | 输出 0/4~20mA 或 0~10V (需跳线或参数设置)。可设定为输出频率/电流/转速等参数。 |
AO2 / AI2 |
模拟量输入/输出 2 | 可配置为输出(电流/频率等显示)。 |
4. 数字量输入 (DI / X) - 多功能端子
| 端子符号 | 名称 | 说明 | 功能码参数 | 常用预定义功能 |
|---|---|---|---|---|
X1 / DI1 |
数字输入 1 | 通过 GND 闭合有效。默认：正转运行 FWD |
功能码 (如 P00.00) | FWD, REV, JOG, 多段速等 |
X2 / DI2 |
数字输入 2 | 通过 GND 闭合有效。默认：反转运行 REV |
功能码 (如 P00.01) | FWD, REV, JOG, 多段速等 |
X3 / DI3 |
数字输入 3 | 通过 GND 闭合有效。默认：外部故障 (常闭型) |
功能码 (如 P00.02) | 复位, 故障, 自由停车 |
X4 / DI4 |
数字输入 4 | 通过 GND 闭合有效。默认：多段速指令 1 |
功能码 (如 P00.03) | 多段速, 加速/减速选择 |
X5 / DI5 |
数字输入 5 | 通过 GND 闭合有效。默认：多段速指令 2 |
功能码 (如 P00.04) | 多段速, 加速/减速选择 |
X6 / DI6 |
数字输入 6 | 通过 GND 闭合有效。通常为多功能端子 / 脉冲输入 |
功能码 | 脉冲给定, 计数, 外部启停 |
5. 通信接口
| 端子符号 | 名称 | 说明 |
|---|---|---|
485+ |
RS485 信号 + | 用于 Modbus-RTU 或厂家专用协议的通信，连接上位机 PLC/HMI/电脑等。 |
485- |
RS485 信号 - | 必须使用屏蔽双绞线，屏蔽层单端接变频器PE! |
PG |
编码器信号 (可选) | 连接编码器 A/B/Z 相信号，用于闭环矢量控制。严格按编码器类型接线。 |
四、典型接线示例 (示意图)
1. 基本启停、频率设定
主回路：
[电源开关] --- R/L1 S/L2 T/L3 ---> [变频器 R S T]
[变频器 U V W] ---> [电机 U V W]
PE ---> [接地排]
控制回路：
(电位器设定频率)
电位器中间抽头 ---> AII/AI1
电位器一侧 ---> +10V
电位器另一侧 ---> GND/ACM
(正转启动)
开关1端 ---> X1/DI1
开关另一端 ---> GND/ACM
(24V供电传感器)
传感器+ ---> 24V/ +24V
传感器信号 ---> (例如 AI2 或 DI)
传感器 - / COM ---> GND/ACM2. 使用继电器输出做运行指示
[继电器输出] TA1 ---> [故障指示灯+] / [运行指示灯+]
TB ---> [开关电源 +24V]
TC ---> [常闭设备] (可选)五、重要提示
- 务必查阅原厂手册： 以上说明为通用参考。DMA860H 的具体端子号、功能码、跳线位置、电压/电流选择方式，请严格以您设备配套的《用户手册》为准。 不同厂商、不同批次可能有差异。
- 参数设定： 接好线后，需要进入变频器的参数菜单，设置电机参数（功率、电压、电流等），并根据您的控制要求设置控制模式、频率来源、运行命令来源、多段速设定、加减速时间等关键参数。不正确的参数会导致运行异常甚至故障！
- 上电调试： 首次上电请空载（断开电机UVW线）进行，确认操作面板显示正常，无故障报警。然后连接电机，在最低频率点启动，观察电机转向、电流是否正常。
- 接地不良危害： 可能导致干扰、误动作、设备损坏、人身触电！
- 干扰对策： 若遇到干扰问题（如面板显示不稳、数字跳变、误动作），重点检查接地、强/弱电分离、屏蔽层连接、必要时在信号线入口处加装磁环。
强烈建议您在正式运行前，联系设备供应商或专业电气工程师进行最终确认和调试！
如果需要品牌对应的 完整手册电子版，请提供具体的品牌/制造商信息，我会尝试为您查找官方链接或资料。
（注意：以上内容为通用中文接线说明框架，具体端子号、功能码名称等需替换为 DMA860H 手册中的实际标注）
英迈克伺服的说明书接线图更正
找了一个从老机器上卸任的英迈克伺服，听说可以串口485控制网上找了官方的说明书，浏览了一番。百度搜到3.0版本的 24页DB15 DB44接线图十分不严谨啊，标号正确，图形居然画反了！说错误也不为过
上海秉恒
2021-06-28 07:19:09
STC15说明书相关资料分享
KeilC51_v960a版20200626((含汉字补丁,STC15说明书,stc-isp-15xx-v6.87H)7Zip压缩的单片机开发环境最新版，包括：1、KeilC51_v960a版；2
沈文强66
2022-01-27 06:46:11

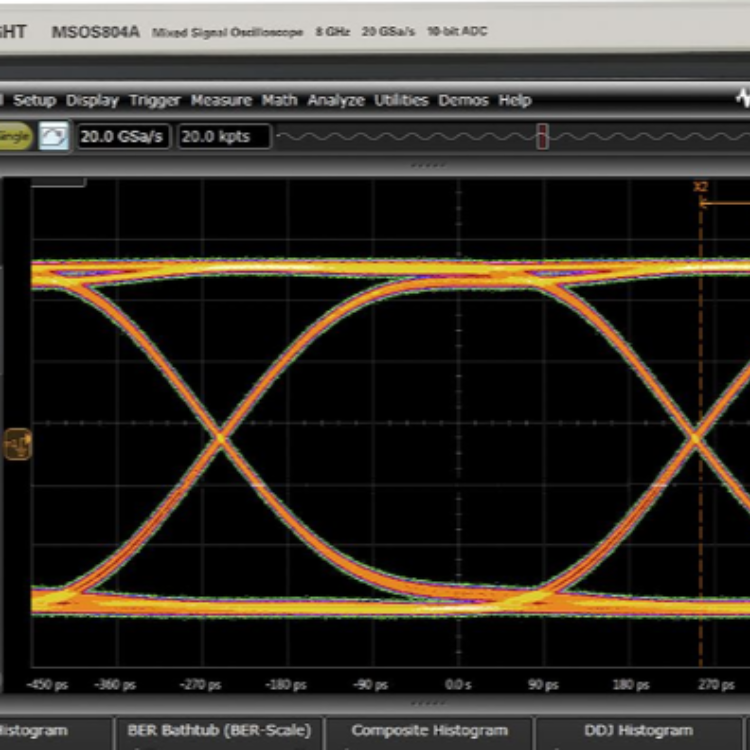

MSOS804A示波器操作说明书
2023-08-18 18:03:27
DM860步进电机是如何进行接线的？
1、型号和实物DM860H适用于2相开环86步进电机，供电电压在24V-80V之间，持续电流6A，最大输出电流是7.2A2、接线图3具体拨码说明：案例1，2，3拨ON,7,8拨ON
zhongnian
2021-07-08 08:26:54
如何阅读电机驱动器产品说明书
解决各种问题并对讨论发表意见。 在这个由五部分组成的博客系列中，笔者将重点介绍自己在TI E2E论坛看到的一些最常被问到的问题并集中讨论如何着手解决它们。 通过查看器件产品说明书，论坛上的许多问题都可
jerry181855
2022-11-18 08:11:33

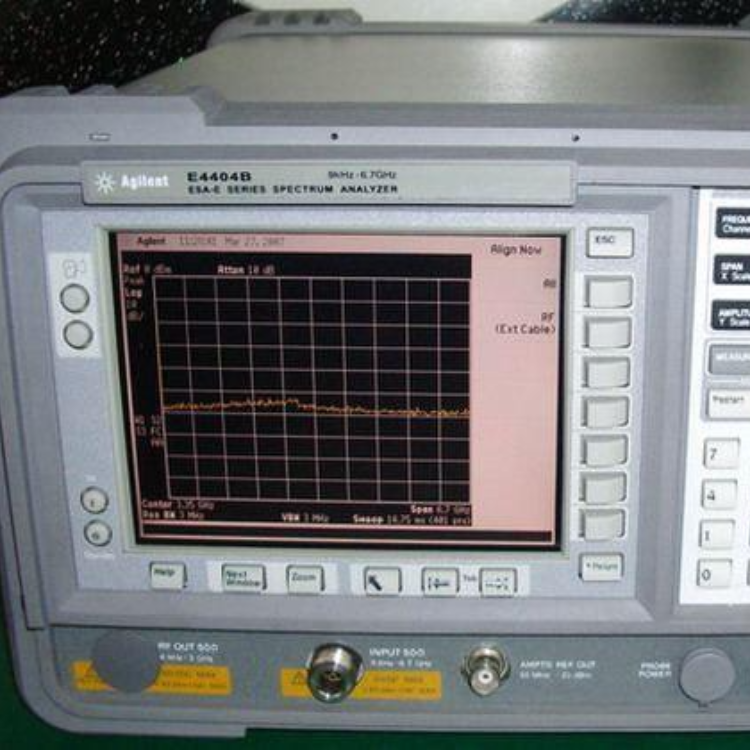

安捷伦E4446A用途E4447A性能E4448A说明书
