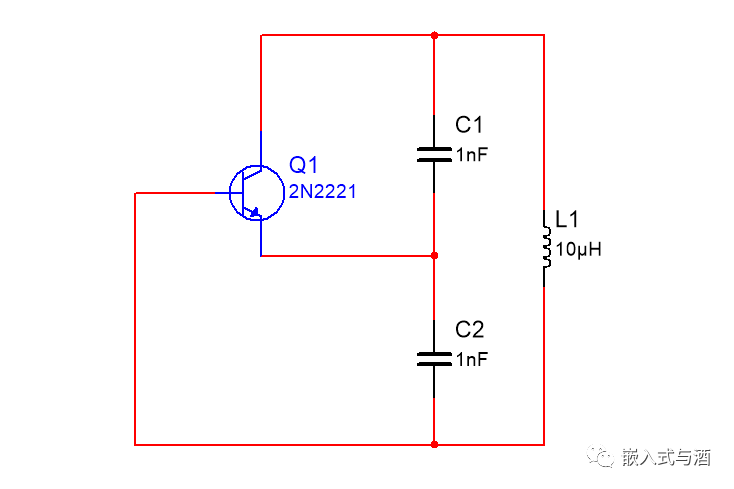

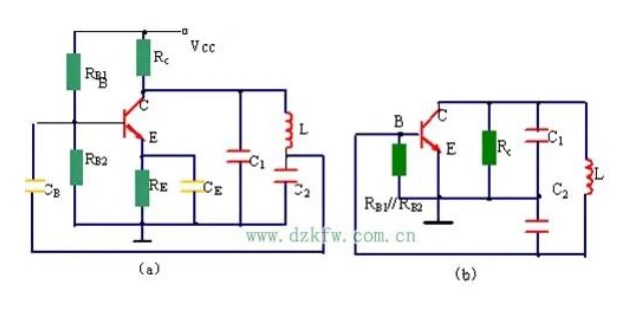

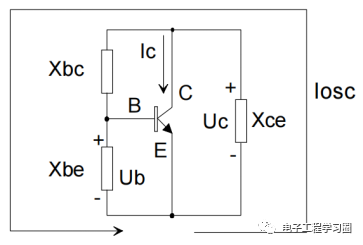

电容三点式振荡电路（又称考毕兹振荡电路，Colpitts Oscillator）是一种常用的LC正弦波振荡器电路，利用电感L和电容C组成的并联谐振回路产生振荡。其核心工作原理是正反馈满足相位平衡条件和幅度平衡条件。以下是其详细工作原理：

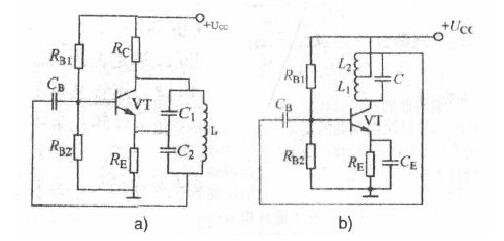

一、基本结构
-
核心元件：
- 电感 L（一个）。
- 电容 C₁ 和 C₂（串联后与L并联）。
- 有源放大器件（如晶体管、场效应管或运算放大器）。
-
电容分压反馈：
C₁和C₂串联，其连接点作为反馈信号的抽头点。C₂两端电压作为反馈电压送回放大器的输入端。
二、振荡的物理过程
-
谐振回路：
L与C₁、C₂的串联等效电容（( C_{eq} = \frac{C_1 C_2}{C_1 + C_2} )）构成并联谐振电路，谐振频率为：
[ f0 = \frac{1}{2\pi \sqrt{L \cdot C{eq}}} ] -

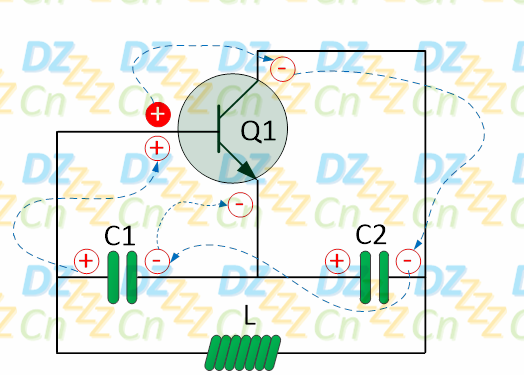

正反馈路径（关键！）：
- 放大器输出端接到C₁和C₂的串联点。
- 反馈电压取自C₂两端（( V_{C2} )），并送回输入端。
- 由于电容分压作用，( V{C2} ) 与输出端电压 ( V{out} ) 相位相差180°（电容分压特性）。
- 放大器自身再提供180°相移（如共射极晶体管的反相放大）。
- 总相移 = 180°（放大器） + 180°（反馈网络） = 360° → 满足相位平衡条件（同相）。
-
起振与稳幅：
- 电路通电瞬间存在噪声，谐振回路在 ( f_0 ) 处阻抗最大，噪声被放大。
- 反馈信号 ( V_{C2} ) 被送回输入端，经放大后加强振荡，形成正反馈循环。
- 当环路增益 ≥1 时，满足幅度平衡条件，振荡建立。
- 最终因器件非线性（如晶体管饱和）自动稳定振幅。
三、电容三点式的独特优势
-
频率稳定性高：
- 谐振频率由L、C₁、C₂共同决定，受晶体管极间电容影响小（因为极间电容与C₂并联，可被纳入设计参数）。
-
波形失真小：
- LC谐振回路Q值较高，选频特性好，输出正弦波纯净。
-
调整方便：
- 通过调节C₁或C₂比值可改变反馈量，通过调节L或C可调频率。
四、典型应用场景
- 高频振荡源（几十kHz ~ 数百MHz）
- 无线通信设备（如FM发射机、本振电路）
- 信号发生器、时钟源电路

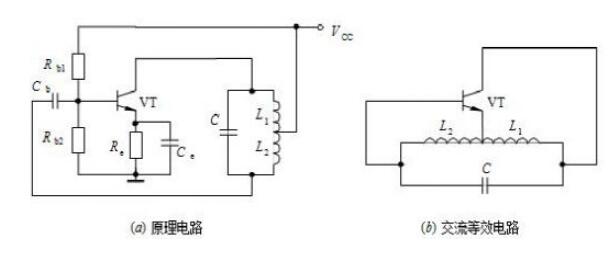

五、与电感三点式的对比
| 特性 | 电容三点式（考毕兹） | 电感三点式（哈特利） |
|---|---|---|
| 反馈类型 | 电容分压（电压反馈） | 电感抽头（电流反馈） |
| 频率稳定性 | 更高（受器件电容影响小） | 较低（受器件电感影响大） |
| 波形失真 | 更小 | 略大 |
| 高频适用性 | 更优（分布电容影响可控） | 稍差 |
总结
电容三点式振荡电路利用 LC并联谐振回路选频，通过电容分压实现180°移相反馈，结合放大器自身的180°相移，最终达成360°正反馈。其设计简单、频率稳定性好，是高频电子系统中振荡器的理想选择。
