石英晶体振荡器的电气符号及有什么作用？

好的，请看石英晶体振荡器（Crystal Oscillator）的电气符号及其作用的解释：

一、电气符号

石英晶体振荡器的标准电气符号是一个矩形框（有时两端是平行的直线），内部绘制有类似于晶片或谐振器的形状。通常有两个电极从矩形的短边引出。

最常见的两种画法如下：

标准矩形符号：
```
  ┌──────────────┐
  │      〡      │
---│      〢      │---
  │      〡      │
  └──────────────┘
```
- 中间通常画两道或一道短的平行线，象征晶体的压电晶片。
- 有时在矩形内部添加字母缩写，如 XTAL, CRYSTAL 或 Y (Y 是石英晶体的常见电路图标识符)。

带有基频标注的符号（更常见）：

  ┌──────────────┐
  │      〡      │
---│       〢     │---   (标称频率，如：25.000 MHz)
  │      〡      │
  └──────────────┘

在符号旁边（通常在顶部或底部）标注其标称频率（Nominal Frequency）是非常标准的做法。

关键点： 图中的两道平行线或类似结构是识别石英晶体的关键特征，即使符号绘制方式略有差异（如矩形形状更扁或更宽），只要有这个“晶片”指示，就代表石英晶体（振荡器的基础元件）。旁边的频率数值是重要参数。

二、作用（核心功能和价值）

石英晶体振荡器的核心作用是生成一个极其精确和稳定的频率参考信号（时钟信号）。

具体作用体现在以下几个方面：

提供基准频率：
- 这是最根本的作用。石英晶体利用压电效应：当在晶体两端施加电场时，晶体会产生机械振动；反之，机械振动又会产生电场。
- 晶体有其固有的物理谐振频率（主要由晶片的尺寸、形状和切割方式决定）。当接入合适的振荡电路（如皮尔斯振荡电路）时，电路就会稳定地振荡在晶体的这个固有频率（或其倍频）上。
- 它为整个电子系统提供一个可靠的时间/频率基准。
高频率稳定性：
- 相比于由电阻电容电感组成的简单LC/RC振荡器，石英晶体的物理特性使其频率对环境因素（如温度、电压波动、元件老化）的变化极其不敏感。

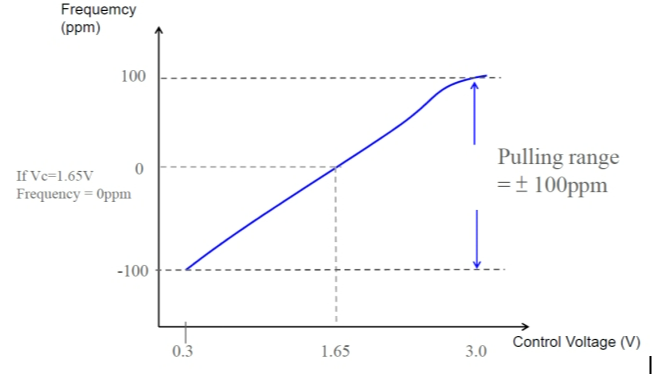

- 这个特性是石英晶体被广泛应用的最关键原因。它能提供ppm（百万分之一）级别甚至更高精度的稳定频率。
低相位噪声：
- 在射频和高速数字电路中，信号的纯净度很重要。石英晶体振荡器产生的信号相位噪声（频率附近的短期抖动或杂散频谱）通常非常低，有利于保持信号的完整性。
作为系统的“心脏”时钟源：
- 在微控制器(MCU)、微处理器(CPU)、数字信号处理器(DSP)、现场可编程门阵列(FPGA)、存储器等几乎所有数字集成电路中，都需要精确的时钟信号来同步内部各种操作（指令执行、数据传输等）。
- 石英振荡器提供的时钟就像整个系统的“心脏”，确保各部分协调工作。
精确计时：
- 在实时时钟电路、手表、定时器、秒表等应用中，高频率稳定度直接保证了计时的准确性。
稳定通信信道频率：
- 在无线电发射机、接收机、调制解调器、网络设备中，需要精准的频率来定义通信信道，避免串扰并确保数据可靠传输。石英晶体为锁相环、混频器等关键射频/中频电路提供所需的稳定频率源。
