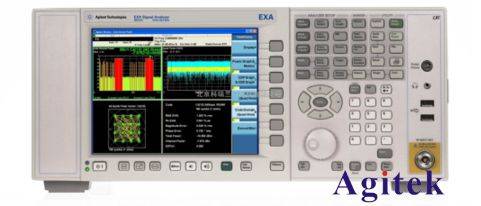

以下是频谱分析仪分辨率的主要影响因素及功率相关讨论的详细说明：
一、影响分辨率的关键因素
-
分辨率带宽 (RBW)
- 定义：中频滤波器（IF filter）的3dB带宽，决定频谱仪区分两个邻近频率分量的能力。
- 影响：RBW越小，分辨率越高（可区分更靠近的信号），但扫描时间显著延长。
- 理论极限：RBW最小受限于仪器的硬件设计（通常1 Hz至数MHz）。
-
信号稳定性
- 被测信号的频率稳定性和相位噪声会影响可实现的测量分辨率。高相位噪声会导致信号频谱展宽，降低有效分辨率。
-
扫描速度与时间
- 扫描速度过快：当扫描速度超过中频滤波器的响应时间时，信号幅度会被压缩，分辨率下降。
- 调整原则：扫描时间需满足 ( T_{\text{scan}} \propto \frac{\text{频率跨度}}{(\text{RBW})^2} )。
-
相位噪声（边带噪声）
- 本振（LO）的相位噪声会叠加到被测信号上，使窄带信号的频谱扩散，掩盖邻近小信号。
-
窗函数效应
- FFT类频谱仪中，窗函数的选择（如Hamming、Blackman-Harris）会影响频谱泄漏程度，从而改变频率分辨能力。
二、功率测量的关键讨论
-
RBW对功率测量的影响
- 总功率测量：
当 RBW ≥ 信号带宽 时，功率读数接近信号真实总功率；
当 RBW < 信号带宽 时，功率读数偏低（能量被分散到多个RBW内）。 - 噪声功率测量：

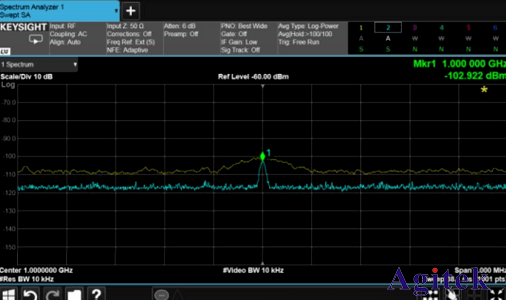

噪声功率读数正比于RBW，需使用公式修正：
[ P{\text{noise}} (\text{dBm/Hz}) = \text{读数} (\text{dBm}) - 10 \log{10}(\text{RBW}) ]
- 总功率测量：
-
参考电平与衰减器设置
- 输入衰减器的设置会影响信噪比和测量动态范围：
- 高衰减：降低混频器失真，但抬高显示平均噪声电平（DANL）。
- 低衰减：可能引起混频器压缩（非线性失真），导致大信号功率读数偏低。
- 建议：设置参考电平比预计信号高10 dB，并启用自动衰减优化。
- 输入衰减器的设置会影响信噪比和测量动态范围：
-
检测器模式对功率的影响
- 峰值检测器 (Peak)：捕捉信号最高点，适用于正弦波，但高噪声下可能读数偏高。
- 采样检测器 (Sample)：反映瞬时功率，易受噪声波动影响。
- 平均检测器 (RMS/Average)：
- RMS：直接给出总功率，适用于调制信号。
- 视频平均：平滑噪声，更适合低信噪比环境。
-
校准与补偿
- 幅度校正：需根据RBW和频率响应校准功率读数（现代仪器通常内置补偿表）。
- 电缆/接头损耗：外部链路损耗需手动补偿（单位为dB）。
三、分辨率与功率的权衡实践
- 高分辨率场景（如相邻信道功率比ACLR）：
➠ 使用最小RBW，牺牲扫描速度，关闭视频平均（VBW），禁用衰减器。 - 高动态范围场景（如谐波测量）：
➠ 增加衰减器抑制混频器失真，中高RBW平衡噪声与速度。 - 噪声基底测量：
➠ RBW降至1 Hz级别，打开前置放大器，大幅延长扫描时间。
总结
频谱分析仪的分辨率核心依赖于 RBW选择 和 相位噪声控制，而功率测量的准确性需综合 RBW设置、衰减器优化、检测器模式 及 噪声补偿。实际测量中需根据信号类型（宽带/窄带、稳态/瞬态）在分辨率、速度、动态范围之间做优化权衡。
