车载充电器的瞬态电压和浪涌保护方案需针对汽车复杂电气环境（如点火浪涌、负载突降、静电放电等）设计，以下为常见保护方案及技术要点：
1. 核心保护器件
-
TVS二极管（瞬态抑制二极管）
- 功能：快速钳位瞬态高压（响应时间≤1ns），吸收尖峰能量。
- 选型：选择反向击穿电压（Vrwm）高于正常工作电压（如24V系统选33V），钳位电压需低于后端电路耐压值。
- 布局：并联在输入端口，靠近干扰源（如点烟器接口）。
-
压敏电阻（MOV）
- 作用：处理更高能量的浪涌（如ISO 7637-2测试脉冲），但响应较慢（微秒级）。
- 参数：额定电压建议为系统最高电压的1.2-1.5倍（如12V系统选18V），通流量需满足ISO 16750标准（如100A以上）。
- 组合使用：TVS+MOV可兼顾快速响应与大能量吸收。
2. 输入滤波电路
-
π型滤波器
- 结构：TVS/MOV后级串联功率电感（如10μH），并联滤波电容（如100μF电解电容+0.1μF陶瓷电容）。
- 作用：抑制高频噪声，降低瞬态电压变化率（dV/dt）。
-
共模电感
- 应用场景：抑制共模干扰（如电机噪声），选用高磁导率磁芯，感值约1-10mH。
3. 过流保护
- 自恢复保险丝（PPTC）
- 选型：动作电流略高于最大负载电流（如3A负载选4A规格），耐压需覆盖系统电压。
- 优点：故障消除后自动恢复，避免频繁更换。
4. 电源管理芯片集成保护
- 带OVP/OCP的DC-DC芯片（如TI的LM25088-Q1）
- 过压保护（OVP）：触发阈值设定为输入电压的130%（如12V系统触发点15.6V）。
- 过流保护（OCP）：通过外部检流电阻设定限流值，支持打嗝模式（Hiccup）防止过热。
5. PCB设计关键点
- 接地：采用星型单点接地，避免数字/模拟地环路耦合。
- 走线：电源路径尽量短且宽（≥2mm），TVS/MOV的GND引脚就近连接主地平面。
- 敏感区域隔离：MCU和通信线路远离高di/dt路径，必要时加屏蔽罩。
6. 符合车规标准的设计验证
- 测试标准：
- ISO 7637-2：模拟抛负载（Pulse 5a: 87V@12V系统）、点火浪涌（Pulse 3a/b）。
- ISO 16750-2：验证温度循环（-40℃~85℃）下的保护可靠性。
- 器件认证：优先选择AEC-Q101（分立器件）和AEC-Q100（IC）认证元件。
典型方案拓扑
输入端口 → [自恢复保险丝] → [TVS+MOV并联] → [π型滤波器] → [DC-DC芯片（OVP/OCP）] → 输出端注意事项
- 温度降额：TVS/MOV在高温环境下通流量需降额使用（如85℃时降额30%）。
- 老化测试：模拟长时间振动和温湿度变化（如85℃/85%RH，500小时）验证耐久性。
- 多级防护：对于高可靠性要求场景，可增加第二级TVS（如5.5V钳位）保护USB输出端。
通过以上多级防护设计，可确保车载充电器在严苛工况下的稳定性和长寿命。实际设计时需结合具体负载功率（如18W快充或100W PD充电）调整器件参数。
优化电动汽车车载充电器瞬态电压保护和浪涌保护
虽然设计人员会考虑使用MOV为下游电路提供瞬态电压保护，但Littelfuse可通过将SIDACtor保护晶闸管与MOV串联，为设计人员提供卓越的解决方案。
2025-03-31 09:35:57
车载充电器怎么使用
及时拔出车载充电器，以免发生危险。车载充电器具有过载保护，短路保护，高压输入保护，高温保护，四重安全保护功能，汽车在行驶过程中可以放心使用。汽车自带的车载充电器一般位于汽车导航上，USB接口设计比较精美，不占用车内过多的空
2023-06-01 14:11:04
电池充电器的反向电压保护

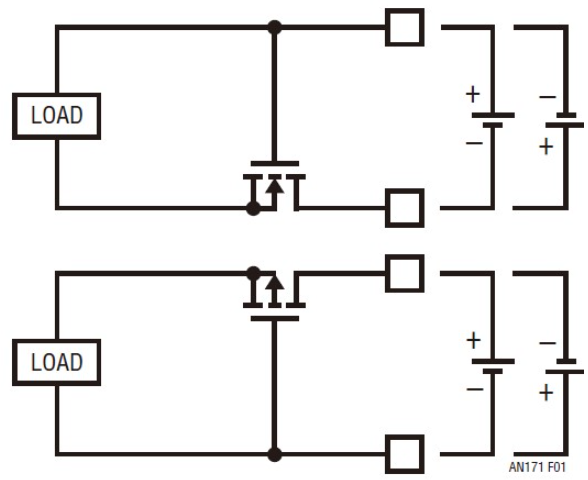

，这增强了 NMOS，从而实现电流传导。这一点在图 3 中更形象。图 3：传统的反向电池保护方案对电池充电器电路无效负载和充电器虽与反向电压隔离，但是起保护作用的 MOSFET 现在面临的一大
zhongnian
2021-12-02 09:18:17
车载充电器的作用_车载充电器的正负极在哪里_车载充电器的输入电压多少
本文首先介绍了车载充电器的作用，其次阐述了车载充电器的正负极，最后介绍了车载充电器的输入电压。
2020-03-27 14:37:41
电池充电器应用的反向电压保护电路
，这增强了 NMOS，从而实现电流传导。这一点在图 3 中更形象。图 3：传统的反向电池保护方案对电池充电器电路无效负载和充电器虽与反向电压隔离，但是起保护作用的 MOSFET 现在面临的一大
c1441424
2021-12-22 07:00:00
基于电池充电器应用的反向电压保护电路
增强了 NMOS，从而实现电流传导。这一点在图 3 中更形象。图 3：传统的反向电池保护方案对电池充电器电路无效负载和充电器虽与反向电压隔离，但是起保护作用的 MOSFET 现在面临的一大问题是功耗
dfgsdf
2021-12-28 09:37:46
车载充电器充不进
、车载充电器用汽车点烟器作为电源插座直接为手机充电。由于汽车提供的电压较低，所以车载充电器内部只需要有过载保护电路即可。车载充电器插座的前端设计有一个保险管，当电流超过过载保护电路可承受范围时，保险丝立即熔断，起到
2023-02-14 15:54:45
车载充电器的过流保护电路的电路拓扑图
为保证车载充电器工作的安全性，一般需要设置过流保护电路。一些车载充电器可以根据采集到的IPM(Intelligent Power Module，智能功率模块)的过流保护信号，通过软件或者硬件电路关闭PWM(Pulse Width Modulation，脉冲宽度调制)输出通道，实现过流保护。
2023-05-31 10:17:15
USB PD快充充电器静电浪涌保护TVS
兴起的一些物联网智能家具产品。常用到的输出电压有5V,9V,12V,15V,20V。USBPD快充充电器的输出接口通常需要具备防静电和浪涌保护功能。
2024-03-13 08:02:41
过压保护IC，充电器前端集成电路
本帖最后由 kuakewei123 于 2021-1-25 17:24 编辑 PW2601是一种充电器前端集成电路，旨在为锂离子提供保护电池充电电路故障。该设备监测输入电压，电池电压以及
h1654156029.1551
2021-01-23 16:35:23
电动汽车车载充电器过流保护电路分析

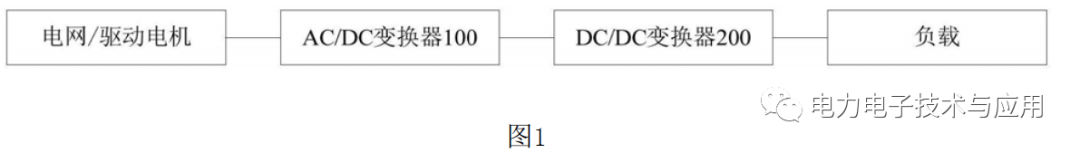

摘要：本文通过比亚迪公司的专利了解电动汽车、车载充电器及其过流保护电路，其中，车载充电器包括AC/DC变换器和DC/DC变换器，AC/DC变换器和DC/DC变换器均采用光耦驱动的SiC开关管，过流
2023-09-07 10:17:51
比亚迪电动汽车、车载充电器及其过流保护电路介绍
摘要：本文通过比亚迪公司的专利了解电动汽车、车载充电器及其过流保护电路，其中，车载充电器包括AC/DC变换器和DC/DC变换器，AC/DC变换器和DC/DC变换器均采用光耦驱动的SiC开关管，过流
2023-05-31 10:20:34

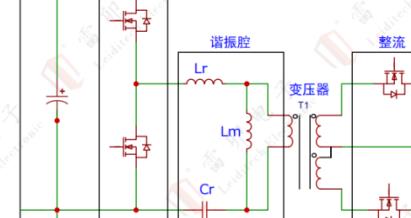

电动车车载充电器解决方案概述
类型，即直流充电桩和交流充电桩。直流充电桩具有更高的功率，可以输出直流电压，但成本太高。因此，交流充电桩的数量比直流充电桩大得多。但是交流充电桩需要与车载充电器一起使用。对于车载充电器解决方案，大多数
nvyywew2
2019-08-22 04:45:10
充电保护是什么意思？充电保护原理是什么？充电保护的作用是什么？
是包括在充电器中的一项重要技术，其原理主要是通过对充电器电路进行控制，调节电压和电流来保证充电效果和电池安全。 充电保护原理 充电保护的原理可以分为电压保护、电流保护、温度保护和短路保护等。电压保护是指在充电
2023-09-26 17:15:55
OBc车载充电器的相关资料推荐
OBc车载充电器 3Kw OBC 车载充电器 含原理图、PCB图、C源代码、变压器参数等生产资料。附赠15kwdcdc模块资料1、这款产品的方案采用的是dsp2803x系列。2、原理图和Pcb采用AD绘制。
felixbury
2021-12-29 07:29:20
XB6042I2充电器反向保护
·充电器反向保护连接·电池反向保护连接·集成先进功率MOSFET相当于44mΩRDS（开）·DFN1X1x0.37-4包装·低过充释放电压·过温保护·过充电流保护0.4A·两步过流检测：-过放电电流0.4A
yy8213
2021-04-07 16:46:59
使用车载充电器需要注意哪些问题应该如何选购车载充电器
车载充电器予以介绍，主要内容在于探讨车载充电器使用注意事项以及如何选购车载充电器。如果你对充电器相关内容具有兴趣，不妨继续往下阅读哦。
2020-11-28 10:01:45
电池充电器反向保护电路工作原理图解
更高电压电池反接保护 当充电器关闭时，下图显示了 PMOS 保护电路的效果。需要注意的是，电池充电器和负载电压永远不会遇到负电压传输。
2023-09-21 12:20:05
浪涌保护器分级选型方案
浪涌保护器（Surge Protective Device，简称SPD） 是用于保护电气和电子设备免受瞬态过电压（即浪涌电压）影响的重要装置。浪涌电压通常由雷击、开关操作、电力系统故障等引起。浪涌
2024-05-15 10:29:47
反向电池充电器保护

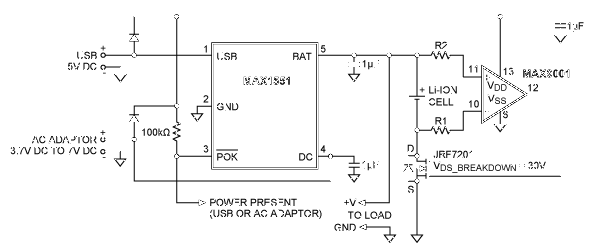

将线性模式单节锂离子电池充电器（MAX1551）与比较器（MAX9001）和n沟道FET相结合，增加了一层电池反接保护，保护单节锂离子电池充电器和电池免受反向插入造成的损坏。
