天线阻抗自动匹配技术是一种通过实时调整电路参数，确保天线与发射机或接收机之间阻抗匹配的技术。其核心目标是提高信号传输效率，减少因阻抗失配导致的能量反射和信号损耗。以下是对该技术的详细解析：
基本原理
-

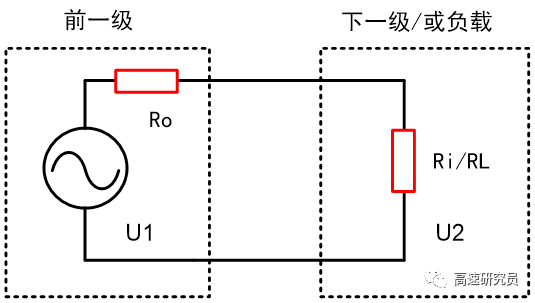

阻抗匹配的重要性：
- 当天线阻抗（通常为50Ω）与射频前端不匹配时，信号会反射，导致功率损失、效率下降，甚至设备损坏。
- 匹配网络（如LC电路）通过调整电感（L）和电容（C）的数值，使天线系统的等效阻抗与发射机输出阻抗（如50Ω）一致。
-
自动匹配的实现：
- 检测反射信号：通过传感器（如定向耦合器）监测反射功率或驻波比（SWR），判断是否失配。
- 控制单元：利用微控制器或专用芯片（如FPGA）分析检测数据，确定调整策略。
- 可调元件：使用变容二极管、数字电位器、MEMS开关或可调电感等元件动态改变匹配网络的参数。
关键技术组成
-

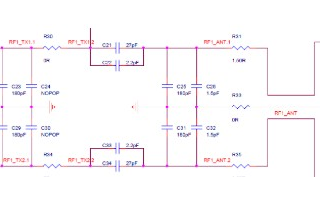

可调匹配网络：
- 常见的拓扑结构包括π型、T型或L型LC网络，通过调整电容/电感值覆盖不同阻抗范围。
- 示例：在手机中，可能采用集成可调电容的芯片（如Tunable IC）实现紧凑设计。
-
反馈控制算法：
- 梯度下降法：通过逐步调整参数，找到反射功率最小的最优解。
- 查表法：预存不同频率和环境下的最佳参数组合，快速响应变化。
- 自适应算法：如Smith圆图实时追踪阻抗点，结合算法快速收敛到匹配状态。
-
宽频带支持：
- 在5G、物联网等场景中，天线需支持多频段（如Sub-6GHz、毫米波），匹配网络需具备宽频带调谐能力，或分频段独立优化。
应用场景
-
移动通信设备：
- 手机、平板等终端在不同握持姿势或靠近人体时，天线阻抗会变化，自动匹配可提升信号稳定性（如苹果的Antenna Tuner技术）。
-
无人机与车载通信：
- 天线在移动中可能因环境（如金属物体、建筑物）导致阻抗偏移，自动匹配确保通信链路可靠。
-
军事与航空航天：
- 极端环境（温度、湿度）下，天线性能需保持稳定，自动匹配系统可适应复杂条件。
-
物联网与射频识别（RFID）：
- 标签或传感器在金属/液体附近工作时，自动匹配提升读取距离与准确性。
挑战与解决方案
-
响应速度：
- 动态场景（如高速移动）要求毫秒级调整，需优化算法（如基于机器学习的预测调整）与高速可调元件。
-
功耗与尺寸：
- 消费电子需低功耗设计，例如采用低漏电的CMOS开关或MEMS器件；小型化则依赖集成化芯片（如Qorvo的Antenna Tuning IC）。
-
成本与可靠性：
- 工业级应用可能采用高精度元件，而消费级产品需平衡成本，如使用硅基可调电容替代传统机械调节。
-
多频段兼容性：
- 使用多级可调网络或软件定义无线电（SDR）技术，支持跨频段动态匹配。
未来趋势
- 智能化算法：结合AI/ML预测环境变化，提前调整参数。
- 新材料应用：如液晶基板（Liquid Crystal）实现超宽频阻抗调谐。
- 系统级集成：将匹配网络与射频前端（如PA、LNA）集成于单一芯片，降低成本与体积。
通过上述技术手段，天线阻抗自动匹配系统能够在复杂环境下维持高效通信，成为现代无线设备不可或缺的关键技术之一。
