机器视觉与PLC信号在工业自动化中通常协同工作，实现检测、控制与反馈的闭环流程。以下是两者的核心关联与应用要点：
1. 基本概念
- 机器视觉：通过摄像头、图像处理算法和软件，对物体进行定位、识别、测量或缺陷检测（如尺寸、颜色、表面瑕疵等）。
- PLC（可编程逻辑控制器）：工业控制核心，接收传感器/外部信号，执行逻辑运算，输出控制指令（如启停电机、开关阀门）。
2. 信号交互方式
（1）数字I/O信号
- 简单场景：视觉系统检测到缺陷后，通过数字量信号（高/低电平）通知PLC。
- 示例：视觉检测到产品不合格 → 输出24V信号至PLC输入点 → PLC触发剔除机构。
- 优点：成本低、响应快；缺点：仅传递简单状态，无法传输数据。
2. 通信协议
- 复杂场景：需传输坐标、检测结果等数据时，使用工业通信协议：
- 常见协议：Modbus TCP、Ethernet/IP、Profinet、OPC UA等。
- 示例：视觉定位工件坐标 → 通过以太网发送坐标数据至PLC → PLC控制机械臂抓取。

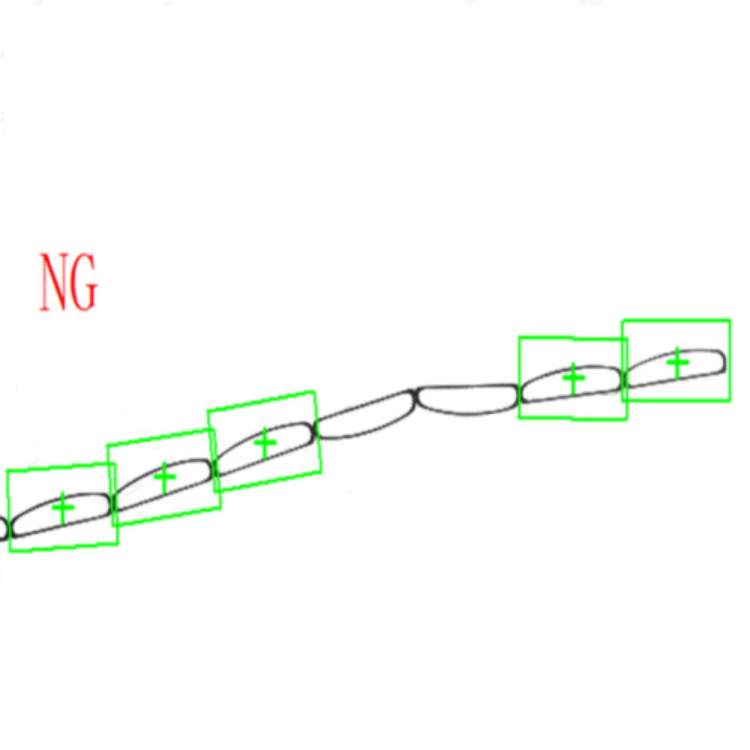

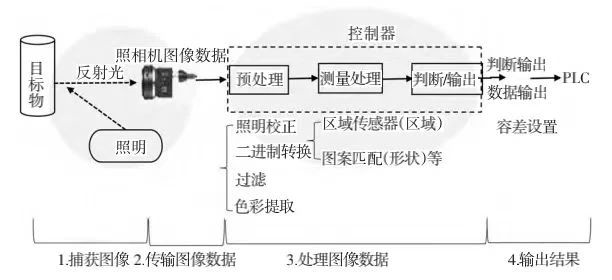

3. 典型应用流程
- 触发同步：PLC发送触发信号（如光电传感器检测到物体到位）→ 视觉系统拍照。
- 图像处理：视觉软件分析图像，生成结果（OK/NG、坐标等）。
- 反馈控制：视觉系统将结果发送至PLC → PLC执行相应动作（分拣、报警、记录数据等）。
4. 关键注意事项
- 信号延迟：确保视觉处理时间与生产线节拍匹配，避免PLC等待超时。
- 抗干扰：I/O信号线需屏蔽，避免电磁干扰导致误触发。
- 错误处理：PLC需预设超时机制，防止视觉系统通信中断导致产线停滞。
- 数据校验：通信协议传输时需校验数据完整性，避免错误坐标引发设备故障。
5. 应用场景示例
- 质量检测：视觉检测瓶盖密封性 → PLC控制剔除不合格品。
- 机器人引导：视觉定位工件位置 → PLC控制机械臂精准抓取。
- 装配验证：视觉检查螺丝是否拧紧 → PLC决定是否进入下一工序。
6. 开发工具与集成
- 视觉系统：常用Halcon、OpenCV、康耐视（Cognex）、基恩士（Keyence）等软件。
- PLC编程：通过梯形图或结构化文本（如西门子STEP 7、三菱GX Works）处理视觉反馈信号。
通过以上协作，机器视觉与PLC实现了“感知-决策-执行”的闭环，大幅提升自动化生产的精度与效率。实际项目中需根据具体需求选择通信方式，并注重系统的实时性与稳定性。
