pads router教程

分享:

以下是针对 PADS Router 的中文教程指南,涵盖基础操作、核心功能和学习路径,帮助您快速上手这款高效的PCB自动布线工具:


一、PADS Router 核心功能

  • 高速布线优化:支持差分对、蛇形线、长度匹配、阻抗控制。
  • 自动/半自动布线:一键批量布线、交互式手动优化。
  • 规则驱动设计:基于设计规则(间距、线宽、层约束)自动避让。
  • 实时DRC检查:布线过程中即时显示违规错误。
  • 多人协作:支持团队分区域布线(需PADS Professional)。

二、基础操作流程

1. 前期准备

  • PADS Layout 导出设计:
    文件 → 导出 → 选择"Design (*.pcb)" → 用Router打开。
  • 导入网表和规则:确保Layout中设定的规则(如差分对、类规则)已同步。

2. 界面熟悉

  • 左侧面板:网络/元件列表、层管理、规则浏览器。
  • 顶部工具栏:布线模式(手动/批处理)、过孔设置、推挤模式开关。
  • 快捷键(提高效率):
    • F3:开始/停止布线
    • Ctrl+D:显示/隐藏层
    • Shift+空格:切换走线角度(45°/90°/圆弧)

3. 关键操作步骤

  1. 差分对布线

    • 在规则中定义差分对(如USB_D+, USB_D-)
    • 选择差分对 → 右键 → 布线 → 自动生成等长蛇形线。
  2. 批量自动布线

    • 点击 自动布线(Batch) → 设置优先级(如先布电源线)
    • 监控状态栏进度,完成后检查DRC报错。
  3. 长度匹配

    • 选择网络组 → 右键 Tuning → 设置目标长度
    • 蛇形线工具 拖动走线增加长度(按Tab调整幅度)。
  4. 规则检查与修复

    • 触发DRC时,违规位置会显示红色标记
    • 使用 动态修复(Dynamic Route) 推挤重布(快捷键F3)。

三、进阶技巧

  • 复用模块布线:对重复电路(如DDR颗粒)布线后,保存为 Reuse模块,直接套用。
  • 高密度区域处理
    • 布线通道(Route Guide) 划定区域限制走线方向
    • 启用 推挤模式(Push and Shove) 避免交叉。
  • 引脚交换优化:通过 Pin Swap 功能调整连接顺序,减少交叉。

四、学习资源推荐

  1. 官方手册(中文):
    • 安装目录下 \PADS\Docs\Chinese 中的 PADS_Router_Help.chm
  2. 视频教程
  3. 实用书籍
    • 《PADS PCB设计指南》(电子工业出版社) - 第8章详解Router
  4. 社区论坛
    • EDA365电子论坛 → PADS板块(大量实战问答)
    • 硬之城社区 → 技术干货专栏

五、避坑提示

  1. 规则继承失败:在Layout中确认规则已保存,导出时勾选"包含规则"。
  2. 过孔未避让:检查层设置中是否允许埋盲孔,钻孔对(Drill Pairs)需正确定义。
  3. 差分对不匹配:确保网络命名符合规则(如后缀_P/_N),并在规则管理器手动绑定。

下一步建议
? 若需具体场景操作(如DDR4布线、射频屏蔽处理),请说明您的设计类型(高速/电源/混合信号),我会提供针对性步骤!

PADS2007系列教程之PADS ROUTER

  PADS2007系列教程——PADS Router(比思电子有限公司)  第一节:PADS Router操作界面指南(User Interface)  第二节:设计规则指南(Assign

www038 2019-04-26 08:50:24

PADS Router怎么设置才能推挤推的爽?

PADS Router怎么设置才能推挤推的爽?

asd003 2021-04-27 06:07:06

Pads Router布线器常用功能应用技巧

PADS Router 是一款快速交互式手动布线器,可以对任意规模的复杂PCB使用交互式布线功能,支持总线布线、自动连接、布线路径规划、布线形状优化、动态布线/过孔推挤、自动居中、自动调整线宽等功能

asd003 2019-09-20 09:05:02

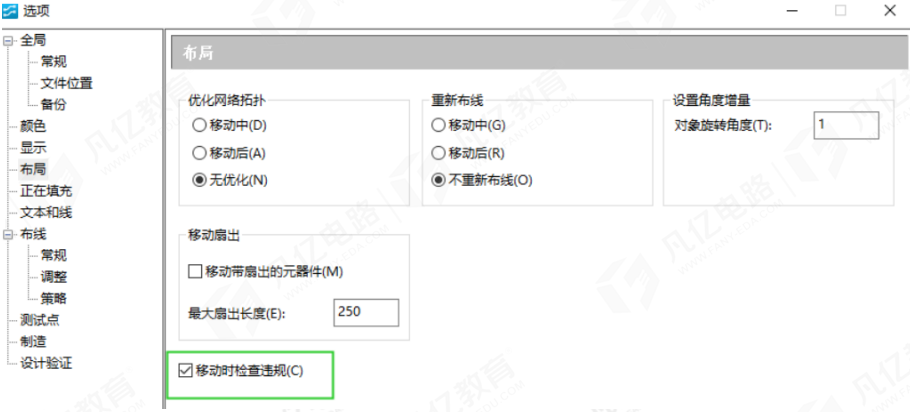

【原创分享】Mentor PADS Router元件布局设置及操作

Mentor PADS Router元件布局设置及操作 在Router里面也可以进行布局操作。 1、布局参数设置。执行菜单命令【工具】-【选项】,在“布局标签页”中进行布局设置,如图1所示。勾选

2023-11-16 10:10:07

pads Router 建立差分对被拒,因为网络中存在铜箔/覆铜/平面层

如题pads Router 建立差分对被拒,因为网络中存在铜箔/覆铜/平面层请教下如何解决,PADS9.5在layout、里可以设置差分对,但到了router只能拉出一根线

 xilibubo 2021-05-28 14:39:38

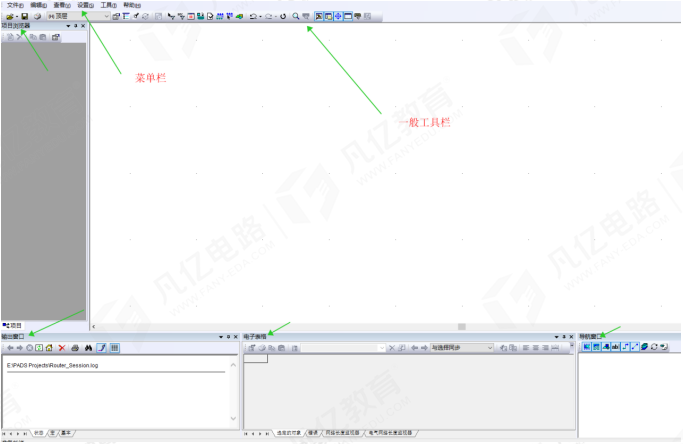

PADS Router的操作页面及鼠标指令介绍

PADS Router的用户界面由菜单栏,工作界面,一般工具栏,状态栏,项目浏览器组,输出窗口,电子表格组成(图1): 图1 注意: 如果你的界面没有显示项目浏览器,电子表格,输出窗口,可以在菜单栏

2023-11-02 09:10:02

PADS Layout和Router之间的同步模式解析

PADS Layout和Router同步模式在PADS 9.1 中已经可以通过点击工具栏的按钮在PADS Layout和PADS Router之间任意切换。

2019-11-22 15:01:26

PADS BGA Fanout扇出教程

PADS Router.3 Tools/PADS Router(Aciton 选Open PADS Router, Options选Routing),选Proceed.跳到PADS Router

dahairenlyy 2019-06-10 10:05:00

【原创分享】PADS Router自动布线功能介绍

单击一般工具栏中的布线图标 ,调出布线工具栏 。 从左到右依次为布线、扇出、优化、调整、居中。 布线: 布线指令会将所选取的对象进行交互式自动布线设计 扇出: 自动针对所选取的SMT元件、单个管脚或网络做扇出布线,并按照设定的规   则进行分析布线 优化: 针对所选取的兑现进行优化和调整,如将目前的布线状态进行优化、消除不必 要的Stub(分支)线段、优化Via的使用量和缩短布线长度 调整: 可以自动改进布线长度至所需的设定长度,

2023-07-11 09:10:03

如何避免PADS设计的PCB出现漏孔漏槽的问题

PADS是一款非常流行的PCB EDA软件之一。PADS包括PADS Logic、PADS Layout和PADS Router。但PADS设计的PCB资料给到板厂打板,经常会出现漏孔漏槽的问题。

2022-11-21 10:19:57

PADS简介及使用流程

Layout、PADS Router,如下图所示:   PADS Logic:用来设计原理图,同时原理图库和库中的元器件也需要在PADS Logic中进行,界面如下图所示:   PADS Layout

皮皮鲁鲁鲁皮 2023-04-28 17:39:39

PADS 设置多条网络等长的方法

切换到PADS Router中,选择网络-右键-建立匹配长度的网络组,然后在项目浏览器中找到刚建立的匹配长度网络组-右键-特性-给定长度即可。

腾云教育Marco 2019-12-28 20:33:38

Mentor PADS Router交互式布线及相关设置教程

1、布线参数设定。执行菜单命令【工具】-【选项】,在“选项”对话框“布线”标签页进行参数设置。如图1所示   图1 参数设置 2、布线栅格设置。执行菜单命令【编辑】-【特性】,在弹出的“设计 特性”对话框的“栅格”标签页设置好布线栅格,如图2 图2 设计特性设置 3、启动设计规则检查,使布线时满足DRC规则,如图3 图3 设置规则检查启动 4、单击一般工具栏中的布线编辑图标 ,如图4,调出布线工具栏,调用交互式布线命令 (F3)进行动态走线

2023-11-15 07:40:02

分享一种PADS VX2.4汉化的方法

  1. 打开PADS logic ,PADS layout,PADS router中任意一个组件,以PADS Logic为例。(PADS layout,PADS router中方法相同),只需操作

新星之火12138 2023-04-28 17:26:35

常见的EDA设计工具介绍

PADS系列是收购原PowerPCB后的升级产品。其中原理图工具是PADS logic,PCB工具是PADS layout,自动布线工具是PADS router,封装库制作工具是LP wizard。PADS系列工具的特点就是简单易用,上手快,设计灵活,用户的自由度非常高。

2019-05-27 13:53:34

PADS ROUTER走差分线求教

按F3 交互布线时 差分只出了一端,不知道是什么地方设置的问题,从网络的另一端可以。正常的差分交互布线时两个差分线应该能同时引出来,但是有个芯片就是不行,只能引出一根。别的板子上同样的芯片是可以的,差分设计规则也设成了同样的。求教还有其他的地方设置不合理会导致这种现象的出现么?

天天学习天天向上 2019-04-07 21:33:41

PADS router飞线设置经验分享

Layout的缺省设置并不是让飞线最短化。一开始布元件时,飞线实在是密如蛛网,看着会让人崩溃的!Setup\design rules\default rules\routing\ topology type\minimize这样在按CTRL+M,很多飞线就消失了,也就最短了Setup\preference\length minimize\during moving这样移动元件是飞线始终最短。另外,很多飞线是地线和电源线。可以把地线和电源的飞线先hide起来。并把地线和电源的net设置成比较特殊的颜色。这样就布局就方便多了。View\nets\ 选在左边net list 选GND net,加到右边view list。在右边选GND,下面view unroute details 选none, 在左边颜色中选一个颜色。这样地线的飞线就hide起来了,并且是同一种颜色。当然这里要小心信号地和power地要分开先。这样的设置布局起来就方便多了。

朱振振振 2019-05-21 07:08:59

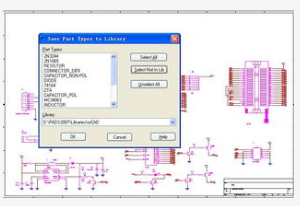

PADS如何快速定位元器件库中的元器件呢?

  我们都知道,PADS是一款制作PCB板的软件,其中包括PADS Logic、PADS Layout和PADS Router。 而Logic软件在库管理器中提供了元器件搜索功能,以便用户更快

fhbding 2023-04-28 16:58:20

PADS2007系列教程之PADS LAYOUT

器接口(PADS Router)  · 覆铜(Copper Pour)  · 建立分隔/混合平面层(Split/mixed Plane)  · Microsoft的目标连接与嵌入(OLE

shuqingli 2019-04-26 17:23:54

【书籍评测活动NO.3】资深工程师十余年实战经验,PADS 指南教学(内附资料)

PADS PCB设计指南》系统全面地阐述了使用PADS Logic、PADS Layout、PADS Router进行原理图与PCB设计的流程与方法,并通过实例展示了大量实际工作中的应用技巧,同时

jf_97071617 2023-03-27 09:07:36

【专辑精选】PADS设计学习资料指南汇总

布局布线技巧100问,十分钟掌握PCB布局捷径PADS Router 走线技巧PADS9.5实战攻略与高速PCB设计 PDF教材没有积分怎么办?点击这里成为VIP海量资料免费下载!>>—VIP通道

elecfans短短 2019-06-10 17:27:54

【设计技巧】用PADS设计PCB流程及小贴士

布线,如高速布线,可以通过PADS Router实施。启动方法是在PADS Layout中点击【Tools】 - 【PADS Router】。①PartType和PartDecalPADS中有

h1654155957.9921 2019-08-14 08:30:00

电子线路常规设计流程

PADS Router组合进行交互式布线工作。6.验证优化验证PCB设计中的开路、短路、DFM和高速规则。7.设计资料输出在完成PCB设计后,利用CAM输出光绘、钢网、装配图等一系列的PCB生产文件。9.加工把输出的PCB生产文件送到PCB工厂及SMT工厂进行生成加工。

硬件电子友 2021-10-09 09:24:27

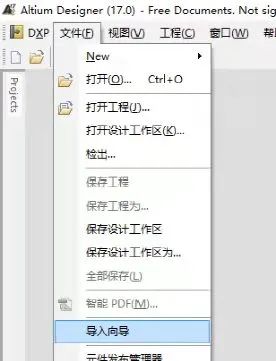

PADS文件如何转Altium Designer文件
