变频器结构及原理

优点。本文将对变频器进行介绍。 变频器的基本结构 变频器主要由主电路、控制电路、保护电路部分组成 按照不同的控制方式，交－直－交变频器可分成以下三种方式： 采用可控整流器调压、逆变器调频的控制方式，其结构框图。

交交型变频器的结构组成 交交型变频器是一种将交流电源转换为可调变频交流电源的电子设备，主要由以下结构组成： 1. 整流器：整流器通常采用双向可控硅电路，用于将交流电源转换为直流电源。整流器能够控制

交-直-交变频器是现在最常使用的变频器，按直流环节的储能方式分为电压型变频器、电流型变频器，按输出电压的调制方式分为PWM控制方式、PAM控制方式，目前广泛采用PWM方式变频器

变频器(Variable-frequency Drive，VFD)是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。 它主要由整流、滤波、逆变、制动单元、驱动单元、检测单元微处理单元等组成。变频器有很多的保护功能，如过流、过压、过载保护等。

无功功率不但增加线损和设备的发热，更主要的是功率因数的降低导致电网有功功率的降低，大量的无功电能消耗在线路当中，设备使用效率低下，浪费严重，使用变频调速装置后，由于变频器内部滤波电容的作用，从而减少了无功损耗，增加了电网的有功功率。

电流型变频器的直流环节采用了电感元件而得名，其优点是具有四象限运行能力，能很方便地实现电机的制动功能。缺点是需要对逆变桥进行强迫换流，装置结构复杂，调整较为困难。另外，由于电网侧采用可控硅移相整流，故输入电流谐波较大，容量大时对电网会有一定的影响。

  1、变频器是一种典型的采用了变频技术的电动机驱动控制用电气设备 2、变频器电路由主电路和控制电路组成，其中主电路采用各种电力电子电路构成 3、所谓电力电子电路是指利用电力电子器件对工业电能

所谓电力电子电路是指利用电力电子器件对工业电能进行变换和控制的大功率电子电路。由于电力电子电路主要用来处理高电压大电流的电能，为了减少电路对电能的损耗，电力电子器件通常工作于开关状态，因此电力电子电路实质上是一种大功率开关电路。

变频器是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。

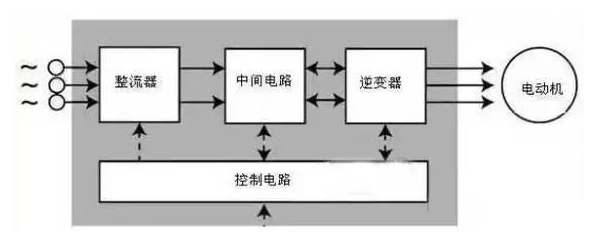

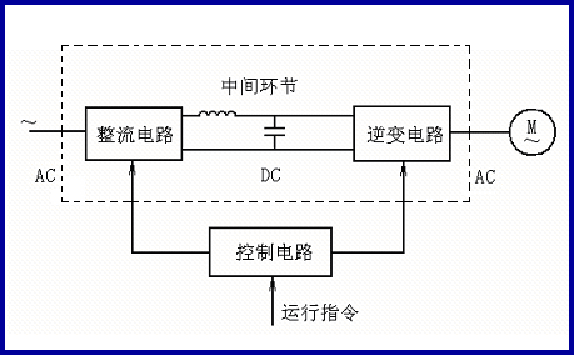

从上图可以看出，变频器的结构是，先把工频电源，整流成直流，逆变成可变电压和频率的电源来带动电机，任何变频器都一样，只要接对主回路和控制回路就好了。

变频器(Variable Frequency Drive，VFD)，又称交流调速器、交流变频调速器，是一种用于控制电动机运行的电子设备。它通过控制电动机的电源电压和频率，实现对电机的速度和扭矩进行精确控制，并且可以实现快速、准确的启停控制和反转控制等功能。

变频器的结构具有交流转换为直流的初始前端。这有一个整流器和一些非常大的电容，使直流尽可能平滑。

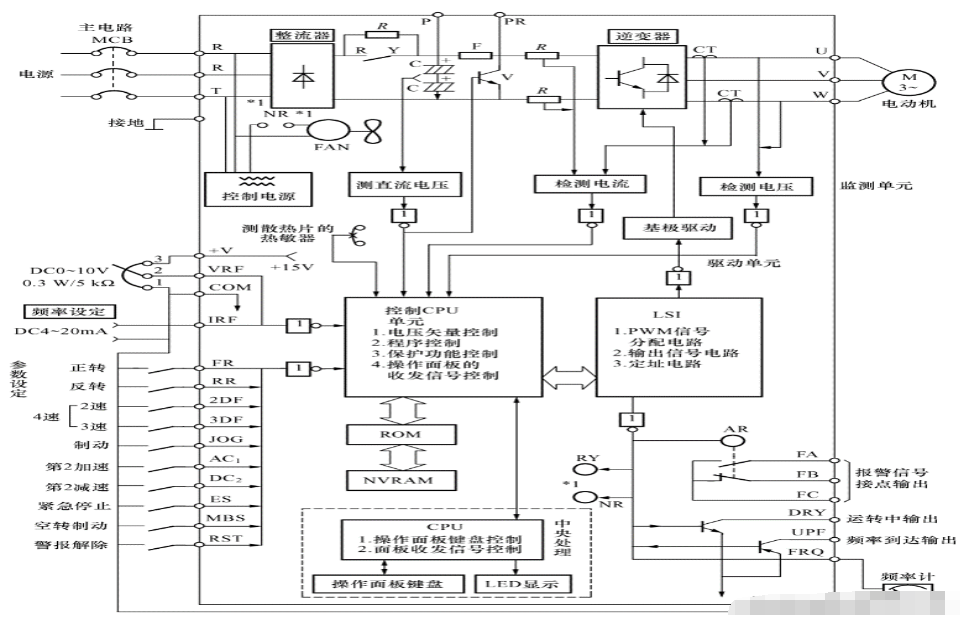

主电路接线端，包括接工频电网的输入端（R、S、T），接电动机的频率、电压连续可调的输出端（U、V、W）。

图3电路示意图中使用了两个滤波电容器C1和C2串联，是为了提高其耐压。电容器两端各并联了一个电阻，其中电阻R1与电容器C1并联，电阻R2与电容器C2并联。这两个电阻称作均压电阻。

对于一个变频器来说都有频率范围的设定，如参数最大输出频率和运行频率上限，最大输出频率根据变频器的结构来确定可根据手册进行查询比如0~400.00Hz，运行频率上限是变频器输出频率的上限，小于等于最大输出频率
