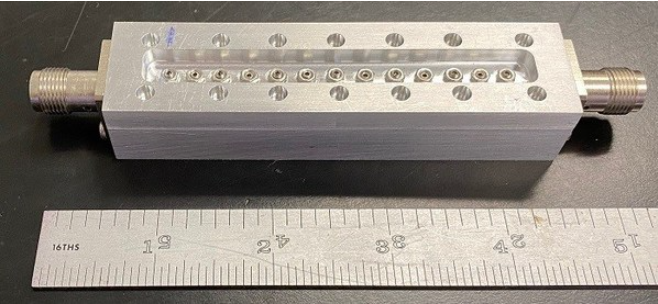

腔体滤波器的耦合矩阵是描述其谐振腔之间及输入/输出端口耦合关系的数学工具，对于设计特定频率响应至关重要。以下是关键点解析：
1. 基本结构
- 矩阵维度：通常为( (n+2) \times (n+2) )，其中( n )为谐振腔数量，额外两行/列分别表示源（S）和负载（L）。
- 元素含义：矩阵元素( M_{ij} )表示节点( i )与( j )间的耦合强度，对角线元素通常为零（无自耦合），非对角线元素为非零耦合系数。

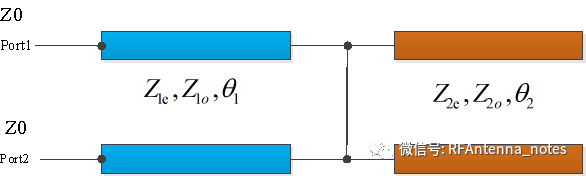

2. 耦合类型
- 相邻耦合：主对角线附近的非零元素（如( M{12}, M{23} )）表示相邻腔体间的直接耦合。
- 交叉耦合：非相邻节点间的非零元素（如( M_{13} )），用于引入传输零点，提升选择性（如椭圆函数响应）。
- 输入/输出耦合：源与第一个腔（( M{S1} )）、负载与最后一个腔（( M{nL} )）的耦合。
3. 矩阵特性
- 对称性：无耗散互易系统中，矩阵对称（( M{ij} = M{ji} )）。
- 物理约束：实际结构中无法实现的耦合需在矩阵中置零（如无物理连接则( M_{ij} = 0 )）。
4. 设计流程
- 需求定义：确定通带、阻带、纹波等指标。
- 拓扑选择：决定允许的耦合路径（如是否包含交叉耦合）。
- 矩阵综合：通过数学方法（如优化算法、低通原型变换）求解矩阵元素。

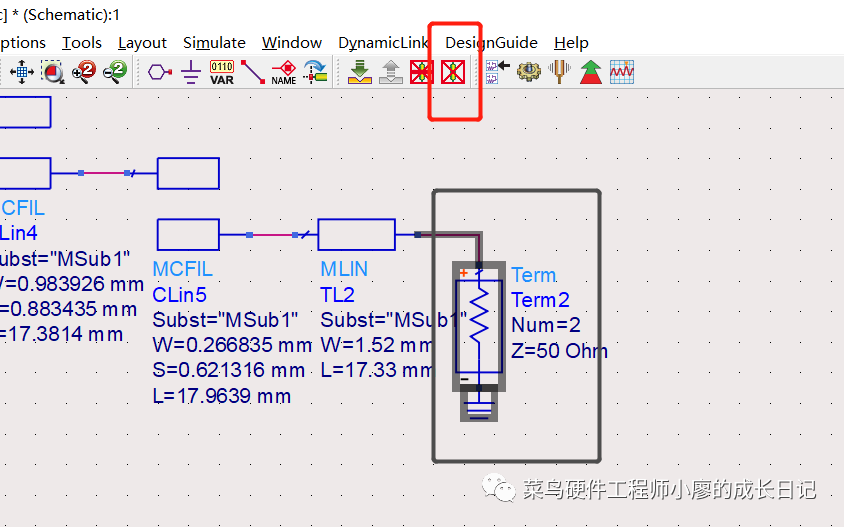

- 物理实现：将耦合系数转化为实际结构参数（如耦合窗口尺寸），需电磁仿真验证。
5. 示例（四腔滤波器）
- 6×6矩阵：包含源（S）、负载（L）和4个腔体（1-4）。
- 典型非零元素：( M{S1}, M{12}, M{23}, M{34}, M_{4L} )。
- 交叉耦合示例：若需传输零点，可引入( M{24} )或( M{SL} )。
6. 实际考虑
- 相似变换：通过矩阵旋转简化拓扑，减少非零元素。
- 外部Q值：输入/输出耦合强度影响带宽，需与谐振腔Q值匹配。
耦合矩阵是理论与实践的桥梁，其综合与优化需结合电磁仿真和实验调整，以实现高性能滤波器设计。
