以下是一个简化的48V转220V纯正弦波逆变器电路框架及说明，供参考：
核心组成部分：
-
DC-DC升压电路
- 拓扑结构：推挽式或全桥式高频升压
- 关键元件：MOS管（如IRF3205）、高频变压器（48V→310V DC）
- 控制芯片：SG3525（PWM控制）
-
逆变桥（DC-AC转换）
- H桥结构：4个高压MOS管（如IRFP460）或IGBT
- 驱动芯片：IR2110（高低侧驱动）
- SPWM生成：EG8010专用芯片或STM32单片机
-
滤波电路
- LC滤波器：扼流电感（2mH）+ 滤波电容（2.2μF/450V）
典型参数：
- 输入电压：48VDC（40-60V范围）
- 输出电压：220VAC±5% 50Hz
- 额定功率：1000W（需根据器件选型调整）
- 效率：>85%（满载时）
关键设计要点：
-
高频变压器设计：
- 磁芯选择：EE55或ETD49
- 初级：6T+6T（4股0.5mm线并绕）
- 次级：120T（0.3mm线）
-
死区时间控制：
- 建议设置3-5μs防止桥臂直通
-
保护电路：
- 输入过压/欠压保护（TL431实现）
- 输出过流保护（霍尔传感器+比较器）
- 温度保护（NTC热敏电阻）
注意事项：
- 高压部分必须做好绝缘处理
- 建议分阶段调试：
- 先测试低压驱动电路
- 再测试升压电路
- 最后联调逆变输出
- 使用示波器验证SPWM波形和滤波效果
推荐开发资源：
- EG8010芯片官方datasheet
- IR公司的MOS驱动设计指南
- 《开关电源设计（第三版）》- Abraham Pressman
提示：实际制作需根据具体功率需求计算元器件参数，建议参考成熟方案（如Victron Energy的逆变器设计）进行优化，高压电路存在危险性，非专业人员请勿随意仿制。
如何选择220V转48V开关电源：广州邮科的推荐
在现代电力应用中，220V转48V开关电源已经成为了很多电器设备中的重要组成部分。无论是在工业自动化、LED照明系统还是电动车充电桩等领域，开关电源都扮演着至关重要的角色。今天，我们将以"
2025-11-24 10:18:55
48V转12V电源芯片，48V转15V电源芯片电路图
。代理商：深圳市夸克微科技 郑先生 ：*** QQ 2867714804降压电路的典型电路图：PW2906:48V转12V的电路图：输出电压可调PW2902：48V转15V的电路图：输出电压可调整 PW2153：48V转12V的电路图，输出电压可调
kuake0618
2020-11-12 14:30:08
12v转220v逆变器电路分享

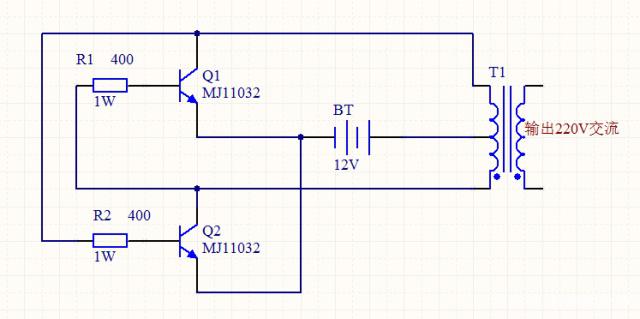

12v转220v逆变器电路 一个简单的12V转220V逆变器的电路，原理图如下，只用到两个三极管两个电阻，再加上一个变压器，通上电就可以在输出端产生交流电，可以带动220V白炽灯。 假设此时刚刚通上
