b6充电器原理图

好的，B6充电器（特别是广受欢迎的航模镍铬/镍氢/锂聚合物平衡充电器）的原理图虽然具体实现细节因厂商和版本不同而有差异，但总体工作原理和关键模块是相似的。以下是一个典型的B6充电器原理图的中文解释和关键模块说明：

核心工作原理： B6充电器主要完成两个核心功能：

1. 交流电转直流电 (AC-DC转换)： 将输入的交流市电（如220V AC）转换成稳定的高压直流电（约300-400V DC）。
2. 直流电降压与控制充电 (DC-DC转换与控制)： 将高压直流电降压并精确控制，按设定的参数（电压、电流、电池类型、节数等）为连接的电池（单节或多节串联的电池组）进行充电，特别是对锂聚合物电池组实现平衡充电。

关键模块原理图说明：

1. 输入滤波与整流 (EMI Filter & Rectifier)

   • 原理图位置： 最前端
   • 组成： 保险丝（F1）、压敏电阻（MOV1/VDR1，防浪涌）、X电容、共模电感（L1）、Y电容、整流桥（BD1）。
   • 功能：
     • 滤波： 滤除市电中的高频干扰杂波，同时防止充电器自身产生的开关噪声倒灌回电网。
     • 整流： 将交流输入 (AC) 转换成脉动直流电 (DC)。
     • 保护： 保险丝防过流，压敏电阻防雷击/浪涌过压。

2. 功率因数校正 (Power Factor Correction - PFC - 部分高端型号或有)

   • 原理图位置： 整流桥之后，主电容之前
   • 组成： PFC控制芯片（如 L6562， UCC28019）、功率MOSFET（Q1）、升压电感（L2）、快恢复二极管（D1）、PFC输出电容（Cbulk, 高压大容量电解电容）。
   • 功能： 提高充电器的功率因数，减少对电网的谐波污染。使输入电流波形更接近正弦波且与电压同相，更高效地利用电能（满足能效标准如80 PLUS）。

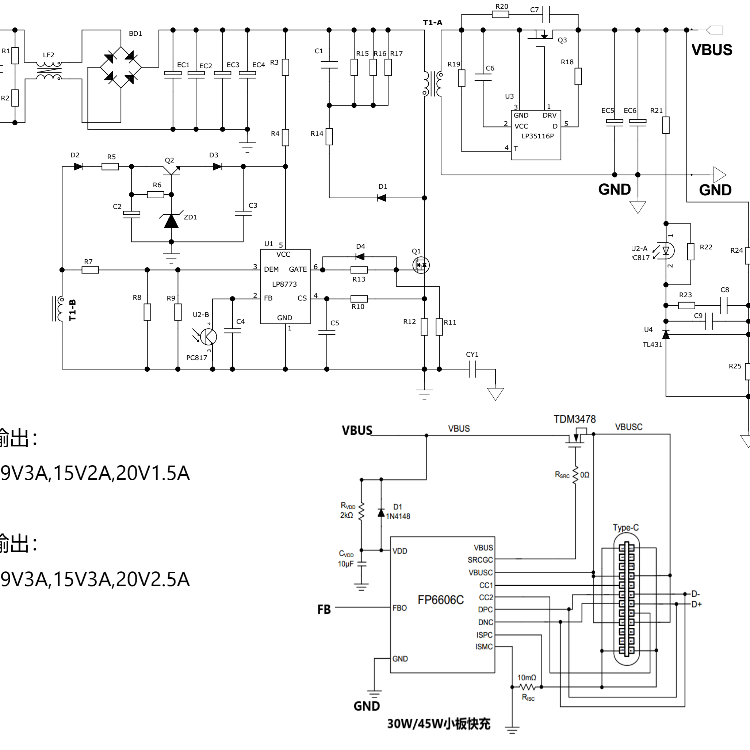

3. 初级高压侧 (Primary Side - High Voltage)

   • 核心：开关电源 (Switched-Mode Power Supply - SMPS)
     • 拓扑结构: 最常见的是反激式变换器 (Flyback Converter)。
     • 关键元件：
       • 主控制器芯片 (IC1)： PWM控制器，如UC384x系列（UC3842/3/4/5）， KX/KL系列等。负责产生驱动功率开关管的脉宽调制信号。
       • 功率开关管 (Q2)： MOSFET（如FQPF系列）或功率三极管，在控制器驱动下高速开关。
       • 开关变压器 (T1)： 核心元件。初级绕组接高压直流和开关管，次级绕组输出低压。实现能量传递、隔离和电压变换。
       • 启动电阻 (Rstart): 在初始上电时为控制器IC1的Vcc电容提供启动电流。
       • 辅助绕组： 在变压器T1上，用于在启动后为控制器IC1提供持续的Vcc工作电压（通过二极管D2和电容Cvcc滤波）。
       • 电流检测电阻 (Rsense)： 串联在开关管源极或地线回路上，将开关管电流转换为电压信号反馈给控制器IC1，实现过流保护（OCP）和开关电流模式的稳定性控制。
       • RCD钳位吸收电路 (D3/C3/R3): 吸收开关管关断时变压器初级漏感产生的尖峰电压 (Vspike)，保护功率开关管不被击穿。

4. 次级低压输出与反馈 (Secondary Side - Low Voltage Output & Feedback)

   • 组成：
     • 次级绕组： 根据设计输出电压的需要缠绕在开关变压器T1上。
     • 整流二极管 (D4)： 通常为肖特基二极管（如MBR系列），整流效率高，压降低。
     • 输出滤波电容 (Cout)： 大容量电解电容和陶瓷电容组合，滤除整流后的纹波，提供平滑的直流输出。
   • 电压/电流反馈控制回路：
     • 光耦隔离器 (IC2)： 如PC817系列。确保高压初级侧和低压次级侧之间的电气隔离。
     • 电压基准源 (IC3)： 如TL431。非常精密的可编程并联稳压器。
     • 分压电阻网络 (Rfb1, Rfb2, Rfb3)： 将次级输出电压按比例采样，送入TL431的参考端。TL431将此采样电压与其内部的2.5V(或可调)基准电压比较。
     • 控制过程： 如果输出电压升高 -> TL431阴极电流增加 -> 流过光耦IC2内部LED的电流增加 -> 光耦输出端（光电三极管）导通程度加深 -> 将更大的反馈电流/电压信号送入初级侧控制器IC1的COMP/EA等反馈引脚 -> IC1减小其输出的PWM脉冲占空比 -> 开关管导通时间缩短 -> 输出能量减少 -> 输出电压下降，实现稳压（负反馈）。
     • 电流控制： 最终的充电电流通常由主MCU设定并通过控制TL431的基准点来实现次级恒流（CC）充电模式（原理图不直接显示，由MCU间接控制）。

5. 单片机控制与电池接口 (MCU Control & Battery Interface)

   • 核心： 微控制器单元（主控MCU），如基于8051内核或ARM Cortex-M0的芯片，常见型号被磨掉或不公开。
   • 功能:
     • 人机交互： 驱动显示屏（LCD/LED）、处理按键输入。
     • 模式设定与控制： 识别电池类型（LiPo/NiMH/Pb等）、设定节数（S数）、设定充电/放电电流。
     • 精密监控： 通过AD转换器（ADC）实时精确测量电池组的总电压（Vbat）、每一节电池的电压（Vcell1, Vcell2...）、充电/放电电流（通常通过高精度低阻值的取样电阻Rsample和运放放大后输入MCU ADC）。
     • 执行充电策略： 如LiPo电池的CC (恒流) -> CV (恒压) 充电曲线。根据实时数据动态调整输出（主要通过控制TL431的基准来影响最终的电压和电流）。
     • 平衡充电控制： 这是B6的核心功能！
       • 平衡电路： 每个独立的电池单元连接点上都有一个由MCU控制的平衡开关（通常是MOSFET Qb1, Qb2...）和一个并联的电阻（Rb1, Rb2...）。
       • 原理： 在充电的后期（CV阶段），如果MCU检测到某一节电池（如Vcell1）电压高于其他节，它会打开该节对应的平衡MOSFET开关（Qb1导通）。此时该节电池的充电电流被部分或全部旁路通过放电电阻（Rb1）消耗，该节电池电压上升变慢或略微下降，而其他电压较低的电池节继续接受充电电流而上升，最终实现整个串联电池组电压趋于一致。
   • 接口：
     • 主输出/充电接口： 通常为大功率的XT60、T插或EC5接口。
     • 平衡接口： 多针脚的JST-XH接口（2S为3针，3S为4针，以此类推），每条线连接电池组的正极、单元连接点和负极。
     • 保护功能： 温度探头接口（NTC Thermistor）、反接保护电路（通常是MOSFET背靠背结构或保险丝+FET）、短路保护（检测到极低电压即停止输出）。

6. 辅助电源 (Auxiliary Power)

   • 作用： 为MCU、显示屏、风扇、运放、继电器（如果有）等低压控制电路提供稳定且隔离的5V/3.3V工作电压。
   • 实现： 可能由开关变压器T1上的另一个辅助绕组提供（类似Vcc绕组，但输出更低更稳），或者由一个独立的简单反激或Buck转换器从整流后的高压DC（或Vcc电压）转换而来。由线性稳压器（LDO）或开关型DC-DC降压芯片输出。

7. 风扇控制 (Fan Control)

   • 组成： MCU的PWM输出或电平信号控制风扇驱动管（通常为MOSFET或三极管），风扇连接在主输出+5V/+12V或独立供电线上。
   • 控制逻辑： MCU根据充电电流、功率器件温度（通过NTC检测）或预设温度阈值自动控制风扇启停或转速。

总结原理图流程：

1. 市电AC输入 -> 经过滤波保护 -> 整流桥变为高压脉动DC。
2. (可选)PFC提升功率因数和直流母线电压 -> 高压DC总线。
3. 高压DC母线输入到开关电源初级 -> PWM控制器驱动MOSFET高速开关 -> 开关变压器耦合传递能量/隔离 -> 次级绕组输出低压脉动交流。
4. 次级低压经肖特基二极管整流、电容滤波 -> 得到相对平滑的低压DC。
5. 输出DC电压/电流通过光耦（+TL431精密基准）反馈给初级控制器形成闭环稳压。
6. MCU (由辅助电源供电) ：
   • 检测电池组总电压、各节电压、充电电流、温度。
   • 根据用户设置，结合检测数据，精确控制反馈回路最终实现设定的充电电流/电压目标。
   • 在LiPo充电CV阶段，打开电压过高单节的平衡MOSFET，让电流通过电阻泄放，实现组内各节电压平衡。
   • 控制风扇启停。
   • 执行所有保护逻辑（过压、过流、过热、超时等）。

重要提示：

• 以上描述的是一个通用的、典型的原理框图。实际B6充电器的原理图会因成本、设计目标和元件选型（尤其是PFC/主控制器/平衡电路的具体拓扑）而有所差异。
• 高压部分 (300-400V DC) 非常危险！ 非专业人员切勿尝试维修或测量！
• 如果需要特定版本的完整详细原理图(Schematic Diagram)，建议在专业的电子论坛（如EEVblog, Open Hobby Projects）、开源硬件平台或部分维修网站查找特定PCB照片或用户共享的图纸。厂商通常不公开官方原理图。

希望这个详细的中文原理解释能帮助你理解B6充电器的内部工作原理！
