好的，在PCB设计软件中（如Altium Designer, KiCad, Eagle等），将选中的元件从顶层放置到底层的通用步骤如下（以中文软件界面或操作为例）：
-
选择元件：
- 首先，用鼠标框选或按住
Ctrl/Shift键单击你要移动的所有元件。 - 确保你选中的是需要移动的元件（Component），而不是线条、过孔等其他对象。
- 首先，用鼠标框选或按住
-
调出属性面板或层切换命令：
- 方法一（通过右键菜单）：
- 在选中的元件上单击右键。
- 在弹出的右键菜单中，找到并选择 “属性” 或 “特性” 或 “元件属性” (类似名称，英文通常是
Properties）。
- 方法二（快捷键）：
- 选中元件后，直接按快捷键
F11（此快捷键在Altium等软件中通常默认打开属性面板）。有时F4也可以，但F11更常用。
- 选中元件后，直接按快捷键
- 方法三（主菜单）：
- 选中元件后，点击软件顶部的 “编辑” 菜单。
- 在下拉菜单中选择 “属性” (或类似选项)。
- 方法一（通过右键菜单）：
-
在属性面板中修改元件所在层：
- 步骤2的操作会打开一个针对当前选中对象的“属性”面板（通常在软件窗口一侧）。

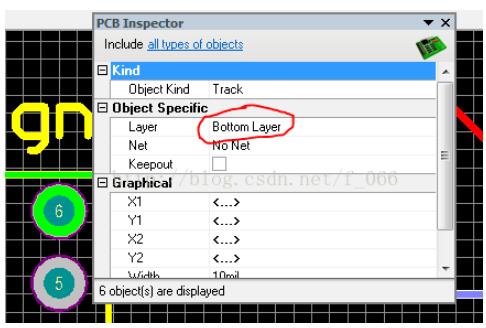

- 在属性面板中找到 “位置” 或 “图层” 或 “Layer” 的属性项。
- 当前的值通常是 Top Layer（顶层）或 顶层。
- 点击当前值（或旁边的下拉箭头），在下拉列表中选择 Bottom Layer（底层）或 底层。
- ⚠️ 重要提示： 切换到底层时，元件通常会进行 垂直翻转（镜像）（X或Y轴翻转），这是符合底层元件装配观看习惯的必要操作。软件一般会自动处理，但你需要确认元件方向是否正确。
-
确认更改：
- 修改图层选项后，属性面板通常会自动应用更改。如果修改完没有反应：
- 按下
Enter键确认输入。 - 关闭属性面板。
- 或者寻找并点击属性面板上的 “应用” (Apply) 或 “确定” (OK) 按钮。
- 按下
- 观察视图，选中的元件现在应该已经移动到了电路板的底部（底层）。视图可能需要调整（如在3D视图下查看或在单层显示模式下看Bottom Layer）。
- 修改图层选项后，属性面板通常会自动应用更改。如果修改完没有反应：
通用快捷键/快捷方式（推荐）：
- 选中元件后，按键盘上的
L键： 这是最常用、最快捷的方法！在大多数主流PCB软件中（如Altium Designer， KiCad等），选中元件后直接按L键会弹出一个层切换的小窗口，或者直接将其切换到另一层（有时需要按两次或配合鼠标）。尝试选中一个元件后按一下L，看看效果。
总结关键步骤：
选中元件 -> 打开属性面板 (右键菜单/
F11/编辑菜单) -> 找到“图层”或“Layer”项 -> 将值从“顶层”或“Top Layer”改为“底层”或“Bottom Layer” -> 确认更改。 或者，直接尝试选中元件后按L键。
注意事项：
- 元件镜像： 元件放到底层后会进行镜像处理，这通常是正常的。请检查元件的方向是否符合设计要求（特别是极性的元件，如二极管、电容、芯片等），必要时进行调整（旋转、翻转）。
- 丝印层： 元件切换到底层后，其丝印（RefDes, 标号）通常也会随之移动到底层的丝印层（Bottom Overlay/Silkscreen）。如果希望丝印在顶层，可能需要单独修改丝印的图层。
- 软件差异： 不同PCB软件的具体菜单项名称、快捷键或面板布局可能略有不同，但核心逻辑（找到属性->修改图层）是相通的。查看软件的帮助文档或界面提示。
按照以上步骤操作，你就可以将元件从顶层放置到底层了。如有问题，请提供你使用的具体软件名称和版本。
