好的，我们来详细解释一下 CCS（Code Composer Studio）中的字节对齐（Byte Alignment）。

核心概念：字节对齐

字节对齐是计算机系统中对内存地址访问的一种要求。现代处理器通常要求特定类型的数据（尤其是基本数据类型如 int、float、double 以及结构体等）存储在满足其“自然边界”的内存地址上。

自然边界： 指的是数据类型大小（Size）的整倍数地址。
- 一个 char (1字节) 可以放在任何地址（对齐到 1字节边界）。
- 一个 short (通常是2字节) 应该放在地址是 2 的倍数的地址上（对齐到 2字节边界）。
- 一个 int (通常是4字节) 应该放在地址是 4 的倍数的地址上（对齐到 4字节边界）。
- 一个 float (通常是4字节) 应该放在地址是 4 的倍数的地址上（对齐到 4字节边界）。
- 一个 double (通常是8字节) 应该放在地址是 8 的倍数的地址上（对齐到 8字节边界）。
- 结构体的对齐要求通常等于其成员中对齐要求最严格的那个（Alignment）。结构体本身的大小也会被填充到其对齐要求的整数倍。
为什么需要对齐？
- 性能： 处理器读写内存时，通常是按字长（Word Size，如4字节或8字节）或更大块进行的。如果数据跨越了这些自然边界（未对齐访问），处理器可能需要执行多次内存访问操作才能读/写完整的数据，或者访问速度会显著变慢。
- 硬件限制： 某些处理器（尤其是嵌入式系统中的CPU，如TI的Cortex-R, MSP430, C2000, ARM等）严格要求对齐访问。尝试进行未对齐的内存访问会触发硬件异常（Hard Fault/Bus Fault），导致程序崩溃。即使处理器支持未对齐访问（如Cortex-A系列），其性能代价也很大。

CCS与字节对齐的关系

CCS（TI的集成开发环境）主要用于开发嵌入式系统应用，目标是TI的各种微控制器(MCU)和数字信号处理器(DSP)。这些目标硬件架构对字节对齐有特定要求（通常是严格要求）。

在CCS环境中进行C/C++开发时，字节对齐会在以下几个方面体现：

结构体（Structs）的默认对齐：

编译器（通常是TI Clang或GCC）会自动按照成员的“自然边界”要求进行对齐。
为了满足对齐要求，编译器会在结构体成员之间或结构体末尾插入填充字节（Padding）。

例子：

struct MyStruct {
    char a;      // 1 byte
                 // [填充 3 bytes] (为了将`b`对齐到4字节边界)
    int b;       // 4 bytes (需要4字节对齐)
    short c;     // 2 bytes
                 // [填充 2 bytes] (为了将整个结构体大小对齐到其最大成员`int`的4字节边界)
}; // sizeof(struct MyStruct) = 1 + 3(pad) + 4 + 2 + 2(pad) = 12 bytes

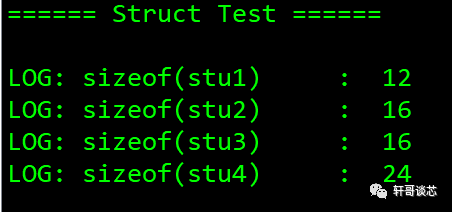

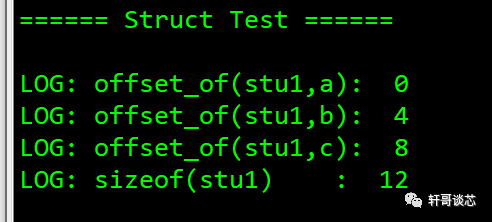

内存访问（指针）：
- 当你声明变量或通过指针访问内存时，编译器生成的指令会假定地址是对齐的。
- 如果代码中通过类型转换（如 int *p = (int*)0x1001;) 或直接操作地址访问一个未对齐的地址，在支持非对齐访问的硬件上可能会导致性能损失，在要求对齐的硬件上则必然导致严重错误（Hard Fault）。
内存区域设置：
- 链接器脚本（.cmd文件）中定义的内存段（SECTIONS）通常需要指定对齐属性（ALIGN）。例如，.text（代码）、.data（已初始化数据）、.bss（未初始化数据）段都需要根据目标平台的要求设定合适的对齐值（如4字节或8字节），确保它们从对齐的地址开始，以便加载和访问高效且正确。
特殊内存区域：
- 访问需要特定对齐的外设寄存器或共享内存区域时（尤其在涉及DMA或多核通信的场景下），遵守对齐要求至关重要。不遵守会导致无法预知的行为或错误。
强制对齐方式（编译器指令/属性）：
- 为了满足特定需求或打包数据（常用于网络协议、文件格式、紧密内存布局），CCS使用的编译器提供了方式来覆盖默认对齐规则：
  - __attribute__((packed)) (GNU扩展)：
```
struct __attribute__((packed)) MyPackedStruct {
    char a;
    int b;      // `b` 现在可能未对齐存储!
    short c;
}; // sizeof: 1 (a) + 4 (b) + 2 (c) = 7 bytes (通常), 但访问`b`有风险!
```
    这会消除结构体内部的填充字节。警告： 访问结构体中的非char成员（如int b）可能会访问未对齐地址，在严格对齐的硬件上必然出错或在非严格对齐硬件上性能很差。需要非常小心地使用，通常只用于数据序列化/反序列化。

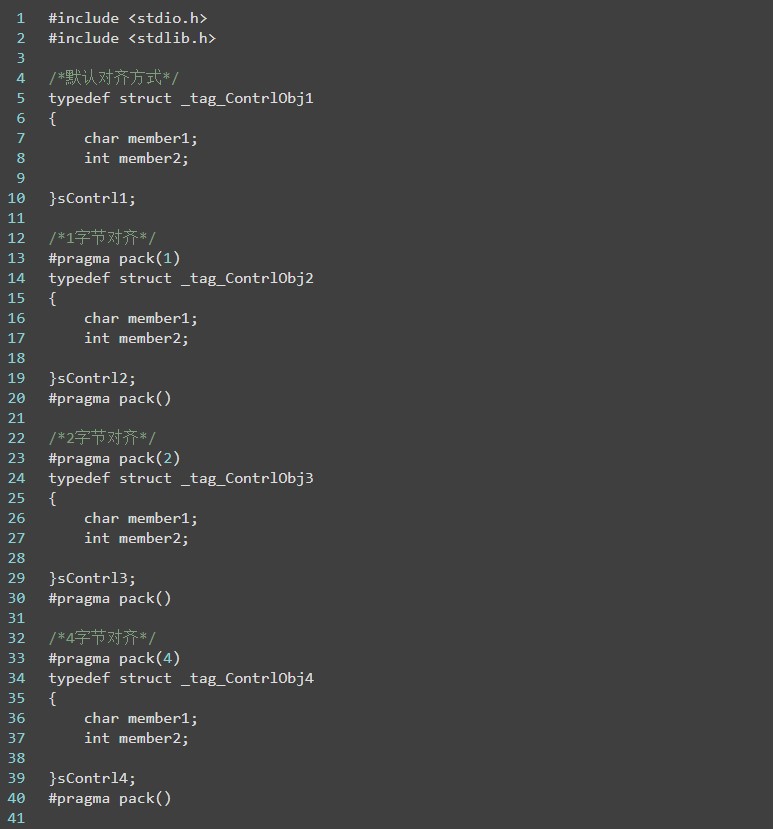

  - #pragma pack(n) (编译器指令)：
```
#pragma pack(1) // 设置最大对齐为1字节（紧密打包）
struct MyPackedStruct {
    ...
};
#pragma pack() // 恢复默认对齐方式
```
    效果类似__attribute__((packed))。
  - __attribute__((aligned(n))) (GNU扩展)：
```
struct MyAlignedStruct {
    ...
} __attribute__((aligned(16))); // 强制整个结构体按16字节边界对齐
```
```
int myVar __attribute__((aligned(8))) = 0; // 强制变量按8字节边界对齐
```
    用于设置更严格的对齐（大于默认值），常用于优化（如向量指令SIMD）或满足特定硬件（如缓存行）要求。

总结与最佳实践建议

理解目标硬件要求： 首要任务是了解你使用的TI芯片（如MSP430, C2000, Cortex-M/R/A）是否严格要求对齐访问。如果是，未对齐访问必然导致程序崩溃。
相信编译器（默认行为）： 在大多数情况下，编译器的默认对齐行为是正确的，且能保证访问的性能和正确性。接受结构体内的填充字节带来的空间开销通常是合理的代价。
谨慎使用紧密打包（packed）： 只有在内存空间极度紧张、处理打包好的数据（网络包、文件头）或与特定硬件接口通信（其协议定义了特定的内存布局）时才考虑使用packed属性或#pragma pack(1)。使用时必须充分意识到未对齐访问的风险，并考虑是否需要使用逐字节拷贝（memcpy）来安全访问成员。
在需要时显式指定严格对齐： 如果你需要优化内存访问（如配合SIMD指令），或者变量需要对齐到特定的地址边界（例如用于DMA或缓存行优化），使用__attribute__((aligned(n)))。
检查链接器脚本： 确保关键段的起始地址设置了对齐（使用ALIGN）。
避免危险的类型转换： 在将字节数组（char []或uint8_t []）强制转换为指向更大数据类型（如int*、float*）的指针时，必须确保源地址是对齐的。如果源地址来自非对齐数据，应该用memcpy将数据复制到一个对齐好的变量中再进行访问。
关注编译器警告和错误： CCS/编译器有时会提示潜在的未对齐访问问题（并非总是），注意查看编译输出。

理解并正确管理字节对齐，对于在CCS环境中开发稳定、高效、兼容的嵌入式应用程序至关重要。特别是在TI的实时控制(RTOS/DSP)或要求严格的MCU硬件平台上，这是基础中的基础。
