以下是关于 PADS 软件（包括 PADS Standard/PADS Professional）自动布线的中文操作指南和注意事项：
一、基本自动布线流程
-
设置设计规则（DRC）
- 路径：工具栏 > 设置 > 设计规则（Setup > Design Rules）
- 关键规则：线宽（Trace Width）、间距（Clearance）、层定义（Layer Stackup）、过孔类型（Via Types）等。
- 提示：无规则约束时自动布线效果可能不佳。
-
准备布线前工作
- 完成元件布局（布局不合理会导致自动布线失败）。
- 检查未连接网络（使用 Ctrl+M 查看飞线）。
- 设置走线层参数（菜单：设置 > 层定义）。
-
启动自动布线

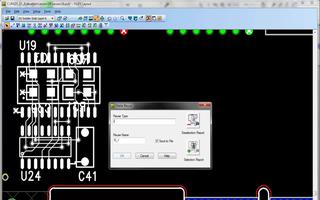

- PADS Layout 操作：
- 菜单：工具 > 自动布线 > 开始（Tools > Automatic Router > Start）
- 选项：选择布线模式（如整板布线、选中网络、选中元件等）。
- PADS Professional（高级版）：
需在 PADS Router 模块中进行自动布线（性能更强大）。
- PADS Layout 操作：
-
监控与中止
- 自动布线过程中可暂停/停止（点击进度窗口的 Stop）。
- 检查未完成网络，调整规则或布局后重试。
二、提高自动布线质量的技巧
-
混合布线策略
- 关键信号（如时钟、差分对）先手动布线，再自动布线普通信号。
-
设置布线区域
- 使用 布线区（Route Border） 或 禁止区（Keepout） 限定布线范围。
- 操作：绘图模式 > 绘制禁止区（右键设置属性）。
-
优化参数设置
- 在自动布线设置中调整：
- 拐角类型（45° 或圆弧拐角）
- 过孔使用频率（尽量减少过孔数量）
- 推挤模式（Push、Push Walk等）
- 在自动布线设置中调整：
-
分阶段布线
- 先执行 初步布线（Test Point），后优化。

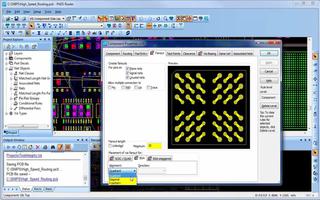

- 使用 扇出（Fanout） 功能处理 BGA 封装引脚。
三、常见问题解决
| 问题现象 | 可能原因 | 解决方案 |
|---|---|---|
| 布线后仍有飞线 | 规则冲突 / 空间不足 | 扩大间距规则 / 调整布局 |
| 自动布线杂乱 | 未设置布线层优先级 | 设置层方向（水平/垂直走线） |
| 过孔数量过多 | 未限制过孔使用 | 设置最大过孔数量规则 |
| 特定网络未完成 | 该网络有特殊规则冲突 | 检查 DRC 约束是否过严 |
四、进阶建议
-

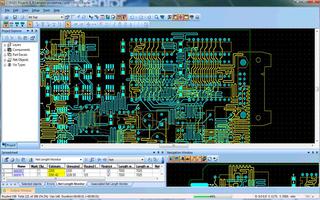

PADS Router 的优势
- 动态实时DRC检查、拓扑布线、差分对等距调整功能更强。
- 操作流程：Layout 中点击 工具 > PADS Router > 接口 传送设计。
-
交互式优化
- 自动布线后使用 推挤/平滑（Smooth / Gloss） 功能优化路径（菜单：工具 > 优化）。
-
脚本批量处理
- 复杂设计可用 Basic 脚本 自动化重复操作（需编程基础）。
五、注意事项
- 平面层（Plane）不能自动布线，需手动绘制或灌铜（Copper Pour）。
- 高频/高速信号建议手动布线，避免自动布线产生 EMI 问题。
- 布线后必须 验证 DRC（工具栏 > 验证设计）。
建议结合手动调整发挥最高效率！如有具体问题可提供更多细节进一步解答。
