TIM1_BKIN 是 STM32 微控制器中与高级定时器（TIM1）相关的专用术语，中文可翻译为：
TIM1刹车输入
- TIM1：指 STM32 中的高级定时器1（Timer 1），常用于电机控制、电源转换等复杂应用。
- BKIN：Break Input（刹车输入）的缩写。
作用
TIM1_BKIN 是一个外部信号输入引脚，用于紧急停止定时器的输出信号（如PWM）。其主要功能包括：
- 安全保护：当检测到外部故障（如过流、过压）时，立即关闭 TIM1 输出的 PWM 波形。
- 硬件级响应：不经过 CPU 处理，实现微秒级快速保护（避免软件延迟）。
- 电机控制：在电机驱动中强制停转，防止硬件损坏。
工作逻辑
- 当
BKIN引脚收到特定电平（高/低，取决于寄存器配置）时：- TIM1 的输出通道（如 PWM）立即进入预定义的安全状态（例如强制拉低或高阻态）。
- 可选产生中断通知 CPU（需配置使能）。
典型应用场景
- 驱动电机时，通过电流检测电路触发
BKIN，防止过载烧毁。 - 电源逆变器中，用
BKIN快速关断 PWM，避免短路故障。
配置要点（以 STM32为例）
- 引脚映射：需将
BKIN功能连接到指定 GPIO 引脚（如PB12）。 - 极性设置：通过寄存器
TIMx_BDTR.BKINE和TIMx_BDTR.BKP配置有效电平。 - 滤波器：可选启用数字滤波（
TIMx_BDTR.BKF[3:0]），避免噪声误触发。 - 状态管理：通过
TIMx_BDTR.MOE位控制刹车后的输出状态。

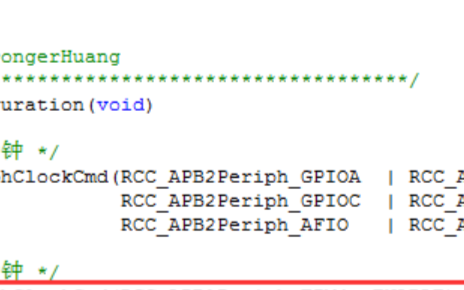

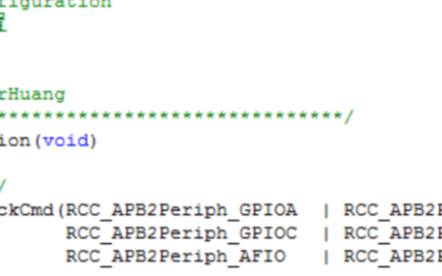

示例代码片段（寄存器配置）
// 开启 TIM1 刹车功能，高电平有效
TIM1->BDTR |= TIM_BDTR_BKE; // 刹车使能
TIM1->BDTR |= TIM_BDTR_BKP; // 高电平有效（低电平则置 0）
TIM1->BDTR |= TIM_BDTR_MOE; // 刹车后输出有效状态提示：详细配置请参考对应型号的STM32参考手册（如 RM0008/RM0367）中的"高级定时器"章节。
通过 TIM1_BKIN 的硬件级保护机制，可显著提升系统的可靠性和响应速度，尤其在安全苛求（Safety-Critical）应用中至关重要。
