什么是三极管？该如何去了解它

好的，我们来详细了解一下“三极管”。

一、什么是三极管？

三极管是一种非常重要的半导体器件，全称是“晶体三极管”。它是电子电路中最基本、应用最广泛的放大和开关元件之一。可以将它理解为一个电流控制的“阀门”或“放大器”。

核心概念

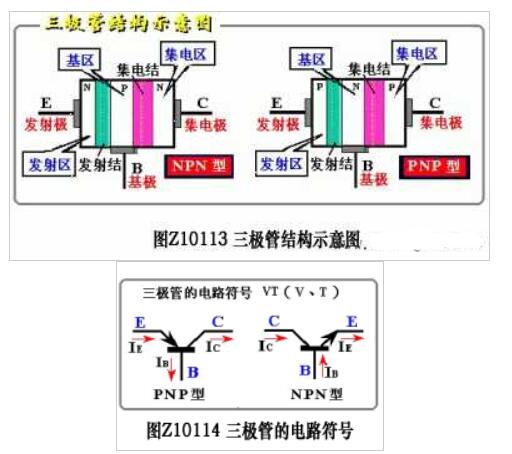

结构基础： 它由三层不同掺杂类型的半导体材料构成，形成两个背靠背的PN结（PN结是二极管的核心结构）。常见的结构有两种：
- NPN型： 中间是P型半导体（基区），两边是N型半导体（发射区和集电区）。结构像三明治：N-P-N。
- PNP型： 中间是N型半导体（基区），两边是P型半导体（发射区和集电区）。结构是：P-N-P。
三个引脚（电极）：
- 发射极： 通常是电流的输入端（对于NPN）或输出端（对于PNP），标为 E。
- 基极： 控制端。一个微小的基极电流或电压变化，就能引发集电极电流的大幅度变化。这是控制三极管的关键所在，标为 B。
- 集电极： 通常是电流的输出端（对于NPN）或输入端（对于PNP），标为 C。

核心功能

电流放大： 这是三极管最重要的应用。
- 基本原理： 一个微小的基极电流 的变化，可以引起一个比它大得多（几十到几百倍甚至上千倍）的集电极电流的变化。
- 放大倍数 (β, hFE)： 集电极电流与基极电流的比值（Ic / Ib），用来衡量放大能力。它是一个无单位的数值。
- 比喻： 想象一个水龙头（三极管）。你只需用很小的力气（基极电流）去转动阀门（控制），就能控制流出大量水（集电极电流）的能力。阀门转动的微小角度（基极电流变化）可以引起水流（集电极电流）的巨大变化。
开关作用： 三极管也可以作为一个电子开关。
- 截止状态： 当基极没有足够的电压/电流时，集电极和发射极之间几乎没有电流流过（相当于关）。
- 饱和状态： 当基极有足够大的电压/电流时，集电极和发射极之间有电流流过，压降很小（相当于开）。这个状态特别适用于数字电路（0和1的切换）。

特性总结

电流控制： 靠小电流（基极电流）控制大电流（集电极电流）。
三个区： 放大区、饱和区、截止区。工作在哪个区取决于基极和集电极的电压。
高输入阻抗，低输出阻抗 (粗略理解)： 基极回路相对不容易汲取电流（输入阻抗较高），集电极回路可以提供较大电流（输出阻抗较低），这是实现电压放大的基础之一。
非线性器件： 它的电流-电压关系不是一条直线，但在特定工作点附近可以近似为线性放大。

简单理解： 三极管就像一个用微弱信号指挥强大电流流动的“电流放大器”或“电子开关”。

二、如何去了解（学习）三极管？

学习三极管是一个循序渐进的过程，可以从理论和实践结合入手：

打好基础：
- 理解PN结： 这是二极管和三极管工作的基础。先搞懂二极管是如何单向导电的。
- 明确概念： 弄清楚发射极(E)、基极(B)、集电极(C)三个引脚的定义和作用。深刻理解基极是控制端这个概念。
- 掌握极性： 分清NPN和PNP两种基本类型，它们的工作原理相似但电流方向相反，应用时偏置电压极性相反。
- 了解三个工作区：
  - 截止区： B极没有电流，C-E电流为零（开关关）。
  - 放大区： B极有合适的电流，C-E电流 = B极电流 * 放大倍数β（核心放大状态）。
  - 饱和区： B极电流很大，C-E电流很大但不再随B极电流增大而线性增加，C-E间压降很小（开关开）。
理解工作原理：
- 载流子运动： 深入学习在放大区工作时，电子（N型）或空穴（P型）是如何从发射区注入基区，再被集电区收集的。明白基区薄和轻掺杂对放大能力的重要性。
- 电流关系： 牢记核心公式：I_C = β * I_B 和 I_E = I_C + I_B（其中I_E略大于I_C，但常近似为I_E ≈ I_C）。理解基极电流对集电极电流的控制作用。
动手实践：
- 认识元件： 找几个常见的三极管（如NPN的2N2222, S8050；PNP的S8550），识别引脚排列。
- 使用万用表： 学习用数字万用表的二极管档粗略判断三极管类型（NPN/PNP）和引脚（需配合查找资料确认具体引脚定义，或用放大倍数档测hFE）。
- 搭建简单电路：
  - 开关实验： 搭建一个最简单的开关电路：用三极管控制一个LED的亮灭。通过一个按钮或开关给基极一个高/低电平，观察LED的亮灭变化。理解开关工作的条件（饱和/截止）。
  - 放大实验： 搭建一个基本共发射极放大电路。输入一个小的音频信号或信号发生器信号到基极，在集电极接负载电阻，用示波器（如果有）观察输入和输出的波形变化，体会电流/电压放大的效果（注意：避免输入信号过大进入饱和/截止区）。
学习电路图与仿真：

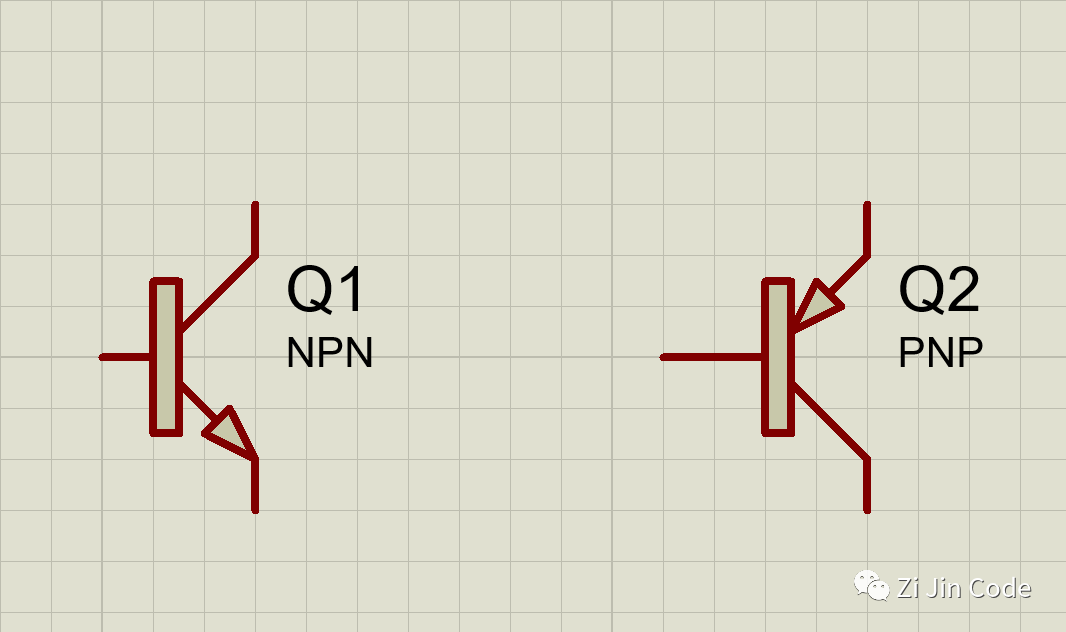

- 读图： 在电路图中找到三极管的符号，识别是NPN还是PNP，并看懂其周围的偏置电阻（上拉/下拉）、负载电阻、耦合电容等元件的作用。
- 仿真软件： 使用Multisim, LTspice, Proteus等电子仿真软件。它们可以让你快速搭接电路、修改参数（β值、电阻值、输入信号）、进行仿真测试，观察电压电流波形，帮助你直观理解三极管的工作原理和各种参数的影响，降低实际硬件调试的难度和成本。这对于学习放大电路、计算静态工作点（Q点）、理解偏置设计非常有用。
分析具体应用电路：
- 研究一些经典电路：如简单的光控开关（光敏电阻控制基极）、线性稳压电源（三极管作调整管）、声控灯、简单的音频放大器（前级放大）等。理解三极管在其中的作用（是放大还是开关？）。
- 分析数字电路中的开关应用（如驱动继电器、点亮大功率LED）。
深入理解参数与特性：
- 关键参数： 了解电流放大倍数(β或hFE)、最大集电极电流(I_Cmax)、最大集电极-发射极电压(V_CE0或V_CB0)、最大耗散功率(P_dmax)、特征频率(f_T)等的含义和重要性（选择器件时要看这些参数）。
- 输入/输出特性曲线： 理解Ib恒定下的Ic随Vce变化的曲线（输出特性曲线族），Vbe随Ib变化的曲线（输入特性曲线）。这对理解非线性、工作区选择和电路设计至关重要。
- 热稳定性： 了解三极管对温度的敏感性（β会变，Vbe会变），认识偏置电路稳定工作点的重要性（如分压式偏置、射极电阻负反馈）。
- 小信号模型(h参数模型)： 在放大区的直流工作点附近，将非线性三极管等效为线性元件（受控电流源），用于分析放大倍数、输入输出阻抗等交流性能。这是深入分析放大电路的核心工具。

学习建议

循序渐进： 先搞懂基本概念和开关应用，再进入放大应用，最后研究参数、特性和更复杂的模型。
理论与实践交叉： 看书/视频→动手做/仿真→发现问题→回头看书→再实验/仿真。实践是检验理解的最佳方式。
善用资源：
- 书籍： 《电子技术基础》模拟部分（康华光或童诗白著是经典教材）、《晶体管电路设计》(铃木雅臣著，实践性强)。
- 在线教程/视频： 国内外有很多优质的电子工程教学网站和YouTube频道（中英文都有），讲解清晰，有动画演示和实验。
- 论坛/社区： 遇到问题在EEVblog论坛、国内电子发烧友、B站相关UP主评论区等提问交流。
不要怕犯错： 实验中烧管子（尤其新手没有限流电阻或接错线时）很正常，这是学习成本的一部分。

总结

三极管是用小电流控制大电流的关键半导体器件，核心作用在于放大和开关。了解它需要从基本原理（PN结、三个引脚、工作区）出发，通过理解载流子运动和核心电流关系掌握其放大机制，并大力借助实践操作（实物实验）和虚拟仿真来验证和加深理解。最终目标是能够看懂它在电路图中的作用，分析其工作状态，并能在设计中选择合适的型号并匹配好外围元件。这是个需要耐心和实践积累的过程，祝你学习顺利！
