数码相机中的图像传感器和信号处理

好的，我们来详细解释一下数码相机中的图像传感器和信号处理过程（使用中文）：

一、图像传感器 (Image Sensor)

核心作用： 图像传感器是数码相机的“电子视网膜”。它的核心任务是将通过镜头进入的光线（光学影像）转换成与光量相对应的电信号（通常是电压）。 没有它，数码相机就无法捕捉图像。
主要类型：
1. CCD (电荷耦合器件)： 早期主流技术。光照在感光单元（像素点）上产生电荷（电子），然后电荷像“接力”一样被逐个传输到传感器边缘的放大器进行信号放大，最后读出。优点是成像质量好（尤其在早期）、噪点控制佳、色彩还原准确（因为统一放大）。缺点是制造复杂、功耗高、读取速度相对较慢、集成度不高（外围电路多）、成本较高。
2. CMOS (互补金属氧化物半导体)： 当今绝对主流技术（手机、相机广泛采用）。每个像素点都自带光电二极管感光部分和信号处理放大电路（光→电→电压转换在像素内完成），可以并行读取所有像素的信号。优点是功耗低、读取速度快、制造成本相对低、集成度高（可将更多功能如ADC集成在传感器芯片上）、抗噪能力发展后提升显著（新结构）。
感光原理： 无论CCD还是CMOS，感光的基础都是光电二极管。光电二极管暴露在光线下时，会产生与入射光强度成正比的电荷（电子-空穴对）。光线越强，产生的电荷越多。
拜耳阵列 (Bayer Pattern)： 为了捕捉彩色图像，绝大多数图像传感器表面覆盖着一层彩色滤光片阵列。最常见的是拜耳阵列。它是一个红（R）、绿（G）、蓝（B）滤光片按特定规则（通常RGGB）交错排列的网格。每个像素点上只有一个颜色的滤光片，因此每个像素点只能感测一种基色（红、绿或蓝）的光强。人眼对绿色最敏感，所以绿色滤光片的数量通常是红、蓝滤光片的两倍（RGGB排列）。这是相机能“看到”颜色的基础，但也意味着原始感光数据（Raw Data）不是一个拥有完整RGB信息的彩色图像。
像素 (Pixel)： 传感器由数百万甚至数亿个微小的感光点组成，每一个点就是一个像素。像素是构成数字图像的最小单元。传感器的物理尺寸、制造工艺和像素尺寸（单个像素的大小）直接影响成像质量（如进光量、动态范围、高感光度表现等）。
发展趋势：

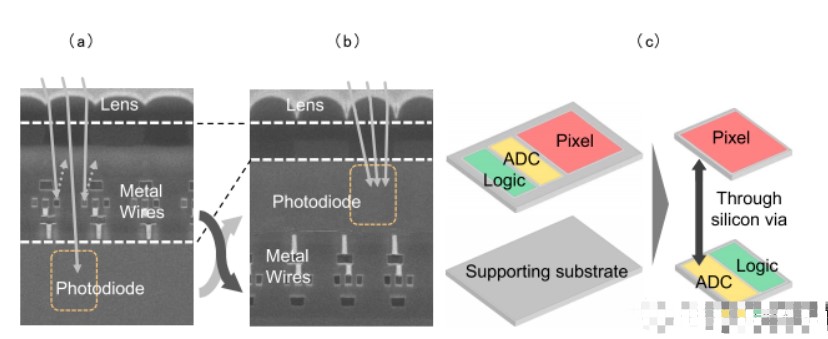

- 背照式 (BSI - Back Side Illumination)： 将传感器的布线层移到光电二极管的背面，让光线直接照射感光面，提高感光效率和低光表现。
- 堆栈式 (Stacked)： 将感光层和信号处理电路层堆叠在一起，允许使用更先进的制造工艺，集成更多功能（如DRAM缓存），大幅提升速度（超高速连拍、8K视频）和性能。
- 高像素、大尺寸： 追求更高分辨率和更好信噪比。
- 全局快门： 解决卷帘快门引起的果冻效应问题（专业/高速应用）。

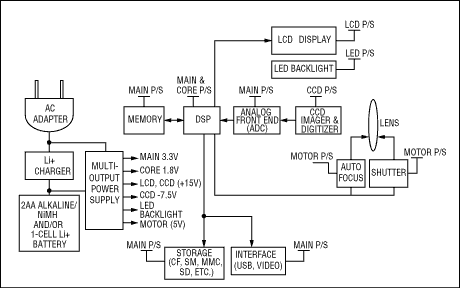

二、信号处理 (Signal Processing)

图像传感器输出的原始电信号（模拟信号）非常微弱且不完整（每个像素只有单色信息）。信号处理是由相机内部的专用图像处理器（ISP - Image Signal Processor）完成的一系列极其复杂的计算和处理步骤，目的是将原始的、未处理的传感器数据转换成一幅高质量、可供查看、存储或打印的标准彩色图像（如JPEG）。主要步骤包括：

模拟信号放大：
- 传感器输出的每个像素的电压信号非常微弱。
- 首先由一个前置放大器放大这些模拟电压信号。
- 通常在这一步引入的噪点是整个成像系统的主要噪点来源之一（热噪、读出噪等）。
模数转换 (ADC - Analog to Digital Conversion)：
- 被放大的模拟电压信号被转化为数字信号（数值）。
- 这个数值通常称为ADU，其精度（比如12位、14位、16位）决定了图像的位深，位深越高，记录的亮度层次越丰富，后期处理空间越大。
- 输出： 经过这一步，得到了一个数字化的原始数据图（Raw Image）。但这幅图是“马赛克”状的，每个像素点只有一个单色的亮度数值（R, G或B）。
缺陷像素校正：
- 传感器可能有“死点”（不响应光线）或“亮点”（始终输出最大信号）。
- ISP会自动检测这些坏点，并用周围正常像素的值进行替换修正。
去马赛克 (Demosaicing / Bayer Interpolation)：
- 这是彩色化过程最核心的步骤之一。
- 由于每个像素只记录了一种颜色信息（拜耳阵列），ISP需要运用非常复杂的插值算法，根据周围像素的颜色值，“猜出”或计算出该像素位置上缺失的另外两种颜色信息。
- 这是影响最终图像细节表现、摩尔纹和伪色的关键环节。不同的算法在速度、效果和抗伪色能力上有显著差异。
白平衡校正 (White Balance)：
- 不同光源（日光、白炽灯、荧光灯）有不同的“颜色”（色温）。人眼会自动调整，但传感器需要校准。
- ISP根据用户设置（自动、预设场景或手动色温值）或自动计算的参考值，调整R、G、B三个通道的相对增益，使得在特定光源下本应显示为白色的物体在图像中也能呈现白色。
- 目的是纠正色偏，使颜色看起来自然。
色彩校正与色彩空间转换：
- 色彩校正矩阵： 由于传感器、滤光片、镜头的光谱响应与人眼或标准色彩空间不一致，需要进行数学转换（应用一个3x3的色彩校正矩阵），使传感器捕捉的颜色更准确地映射到标准色彩空间（如sRGB或Adobe RGB）。
- 伽马校正： 将线性捕捉的光亮度信息（人眼对暗部变化更敏感）压缩或扩展，转换到非线性显示的伽马曲线（如sRGB Gamma），使图像看起来符合人眼视觉特性。
- 转换到目标色彩空间： 将图像从原始的传感器色彩空间转换到目标色彩空间（如用于网络的sRGB或用于专业的Adobe RGB）。
降噪处理 (Noise Reduction)：
- ISP运用各种时域（多帧）和空域（单帧）降噪算法来抑制图像中的噪点。主要包括：
  - 亮度噪点 (Luma Noise)： 表现为颗粒感。
  - 色度噪点 (Chroma Noise)： 表现为红绿蓝彩色斑点。
- 降噪算法需要在消除噪点和保留细节锐度之间做精细权衡。过度的降噪会导致图像模糊、细节丢失（涂抹感）。
锐化处理 (Sharpening)：
- 在成像链中（去马赛克、降噪、镜头轻微模糊）可能导致图像看起来“软”（不锐利）。
- 锐化算法通过增强相邻像素之间的边缘对比度来增强细节的清晰度和轮廓感。需要把握好尺度，过度锐化会产生难看的白边（光晕）。
其他调整与效果应用：
- 色调曲线/对比度调整： 微调图像的影调分布，增加视觉冲击力或调整曝光感觉。
- 镜头畸变校正： 根据镜头的光学特性数据（保存在镜头或机身固件中），校正桶形畸变、枕形畸变和透视畸变。
- 暗角校正： 校正由于镜头边缘光线衰减导致的图像四周变暗现象。
- 自动曝光/对比度优化： 基于整体画面分析调整亮暗区域关系。
- 人脸识别与优化： 针对画面中识别到的人脸进行曝光、对焦、肤色优化。
- 特殊效果： 如黑白、棕褐色调、玩具相机效果等（可选）。
图像压缩与编码：
- 处理完毕的高分辨率彩色图像数据量非常庞大。
- 为了节省存储空间，需要应用压缩算法。
- JPEG压缩： 最常用的有损压缩格式。利用人眼对高频信息不敏感的特性进行压缩，可以显著减小文件体积（压缩比可调），但会损失细节和带来压缩伪影（块状噪点），是相机直出主要格式。
- RAW格式： 可选格式，记录未经或少经ISP处理的传感器原始数据（通常在无损或有损压缩后），包含最大信息量，为专业后期处理提供最大灵活性。RAW文件通常也需要在后期使用电脑软件进行上述（5-8）等处理步骤。
- HEIC/HEIF等新格式： 提供比JPEG更好的压缩效率或特性。

总结

图像传感器是物理上将光转换为电信号的电子元件（CMOS是当前主流）。
信号处理（ISP） 是将传感器原始的、单色的、弱小的模拟电信号，通过一系列复杂的放大、数字化、插值、色彩校正、降噪、锐化、压缩等算法流程，“翻译”和“修饰”成我们能看懂的、高质量的彩色图像或视频的“大脑”和“艺术总监”。

这两个部分紧密协作，共同决定了数码相机最终成像的画质基础（传感器尺寸/技术/像素）和画质优化（信号处理算法的先进性与调校水平）。用户看到的直出JPEG照片，是这一系列物理采集和数学运算后的艺术与科技的结晶。
