好的！以下是 SPI接口显示屏 最常见的通用接线图说明，请务必注意：
⚠️ 关键提醒：
1. 查阅手册是必须的！ 不同型号、不同品牌的SPI显示屏引脚定义、电压要求、支持的SPI模式可能存在差异。在连接前，请务必找到您具体屏幕型号的官方数据手册 (Datasheet) 或用户手册。 2. 逻辑电平匹配至关重要！ 确保显示屏的工作电压（通常是3.3V或5V）与您的主控设备（如树莓派、Arduino、ESP32、STM32等）的GPIO逻辑电平匹配。如果电压不匹配（例如5V设备连接3.3V显示屏），必须使用逻辑电平转换器，否则可能损坏设备。 3. 屏幕可能需要额外控制线： 除了核心的SPI线，大部分SPI显示屏还需要复位引脚
RST(Reset) 和数据/命令选择引脚D/C(有时也叫RS、A0) 来控制。 4. 电源需求： 除了信号线，确保提供稳定的VCC(正极电压) 和GND(地线)。有些屏幕可能需要额外的背光控制引脚LED+/LED-或BLK。
? 核心SPI信号引脚 (通常标在显示屏模块上)
| 显示屏引脚标识 | 主控设备对应引脚 (通用名称) | 作用描述 | 是否必需 |
|---|---|---|---|
SCL / SCLK |
SCK / SCLK |
SPI时钟信号线 | 必需 |
SDA / MOSI |
MOSI |
SPI主设备输出, 从设备输入线 | 必需 |
DC / RS / A0 |
自定义GPIO (如D4, A0) |
数据/命令选择线 | 极大概率必需 |
RST / RESET |
自定义GPIO (如D3, RST) |
复位信号线 (低电平有效) | 极大概率必需 |
CS / SS |
CSn / SS (或自定义GPIO如D2) |
SPI片选信号线 (低电平有效) | 必需 (通常主控控制) |
MISO |
MISO |
SPI主设备输入，从设备输出线 | 非常少见 |
? 补充说明
MOSI与SDA： 对于只写的显示屏 (绝大多数SPI屏只接受数据，不需要向主机发送数据)，MISO引脚通常不连接。屏幕的SDA通常对应主控的MOSI。CS(片选)： 必须连接。可以是固定的SPI片选引脚 (如Arduino Uno的D10，或SPI接口上的CS)，也可以使用任意一个空闲的GPIO引脚来控制（更灵活）。无论用哪个引脚，在软件初始化时都需要正确指定该引脚编号。DC/RS/A0(数据/命令选择)： 极其重要！ 这个引脚告诉屏幕控制器当前传输的是命令 (通常是低电平) 还是显示数据 (通常是高电平)。它不属于核心SPI协议，但SPI显示屏不可或缺。连接到主控的一个任意空闲GPIO引脚。RST(复位)： 用于硬件复位屏幕控制器。在初始化屏幕或屏幕工作异常时使用。连接到主控的一个任意空闲GPIO引脚或直接接到VCC（不推荐，因为失去了软件控制复位的能力）。- 背光控制： 如果模块上有
LED+/LED-或BLK(Backlight) 引脚：- 对于单引脚 (
LED+或BLK)：需要连接到主控的PWM引脚（用于调节亮度）或数字IO口（仅开关）。注意检查所需电压（可能不是3.3V/5V，需串联电阻或电平转换）。 - 对于双引脚 (
LED+和LED-)：通常LED-接地 (GND)，LED+通过一个串联限流电阻连接到合适的正电压源（如3.3V或5V）即可点亮（常亮）。可以通过MOSFET等元件用GPIO控制开关。
- 对于单引脚 (
? 电源和地线
| 显示屏引脚标识 | 主控设备对应引脚 | 作用描述 |
|---|---|---|
VCC / VDD |
3.3V 或 5V | 正极电源 |
GND |
GND | 地线 |
- 确认屏幕的工作电压范围！ 常见的有3.3V或5V。将
VCC连接到主控板上能提供匹配电压和足够电流的引脚上（如3V3/5V/VIN）。大尺寸屏幕可能需要独立供电。 - 所有地线必须共地！ 将屏幕的
GND连接到主控板的GND。
? 典型接线示意图 (以4线SPI为例，ESP32代表主控)
+----------------------------------+
| SPI 显示屏模块 |
| |
| Pins: |
| `VCC` ----------------------|> [3.3V] (ESP32 3V3)
| `GND` ----------------------|> [GND] (ESP32 GND)
| `SCL`/`SCLK` ---------------|> [SCK/GPIO18] (ESP32 SPI CLK)
| `SDA`/`MOSI` ---------------|> [MOSI/GPIO23] (ESP32 SPI MOSI)
| `CS`/`SS` ---------------|> [SS/GPIO5] (ESP32 软件定义CS, 选任意空闲GPIO)
| `DC`/`RS` ---------------|> [GPIO4] (ESP32 任意空闲GPIO - 例如GPIO4)
| `RST` ---------------|> [GPIO2] (ESP32 任意空闲GPIO - 例如GPIO2)
| `LED+` ---[330Ω]----|> [5V] / [GPIO15 + PWM] (可选, 需要限流电阻/PWM)
| `LED-` -----------------|> [GND] (如果使用双引脚背光, 接到GND)
+----------------------------------+图示说明
- 箭头
|>表示导线连接。 [xxx]表示主控设备端的连接位置。---[330Ω]---表示在背光LED+正极上串联一个约330欧姆的限流电阻（电阻值根据LED参数和供电电压计算）。SCK,MOSI,SS使用的是ESP32硬件SPI接口的推荐引脚 (GPIO18, GPIO23, GPIO5)，实际也可用其他指定SPI复用功能的引脚。CS,DC,RST连接到任意的空闲GPIO引脚（示例为GPIO5, GPIO4, GPIO2）。
? 连接步骤与要点总结
- 查手册！: 获取屏幕型号的Datasheet。确定引脚功能、工作电压 (3.3V/5V)、支持的SPI模式 (通常是Mode 0或Mode 3)。
- 电平匹配: 检查屏幕工作电压 (
VCC要求) 和主控GPIO逻辑电平。不匹配？加电平转换器！ - 连接电源: 正确连接
VCC和GND。 - 连接核心SPI: 将屏幕的
SCL/SCLK-> 主控SCK，屏幕的SDA/MOSI-> 主控MOSI。 - 连接控制线: 将屏幕的
CS/SS-> 主控任意GPIO，屏幕的DC/RS/A0-> 主控任意GPIO，屏幕的RST/RESET-> 主控任意GPIO 或固定接高电平（建议前者）。 - (可选) 连接背光: 按照手册连接
LED+,LED-(通常LED-接GND，LED+通过限流电阻接电源/PWM)。 - 确保可靠连接: 使用面包板、焊接或杜邦线压接，避免接触不良。
- 软件初始化: 在代码中：
- 正确定义所用
CS,DC,RST引脚的软件GPIO编号。 - 配置SPI接口参数：工作模式 (Mode 0 或 Mode 3)、频率（低于屏幕最大支持频率）、位序 (通常是MSB first)。
- 包含初始化屏幕控制器所需的命令序列（参考屏幕的Datasheet或驱动库示例）。
- 正确定义所用
? 按照这个通用规则，并结合您的具体屏幕手册进行连接，通常就能成功点亮SPI显示屏！祝你成功！
SPI屏的接线与SPI屏的特点
的串口屏，屏幕驱动为ILI9341，控制芯片选用的是华大的HC32F460，主频为168Mhz，因为主频比较高，同时对屏幕刷新显示要求不大，所以考虑基于此进行开发。 首先根据显示屏的接线图进行接线： 其中，真正需要关注的是SPI的四线（SDA即MOSI、S...
jerry181855
2021-12-06 07:58:08
spi驱动显示屏 总是白屏
CH32V307VC6T SPI2驱动iil9341 9486 显示屏 总是白屏 没办法了各种办法都用了 还用了成功的案例 都是白屏 有大神指导下吗 接线没问题 程序也能运行 串口输出正常 。spi2 硬驱动也用了 用其他板子能正常显示esp32
天之山
2023-04-11 11:41:03
为什么找不到ESP8266的接线图？
我买了这个屏幕，但找不到ESP8266的接线图。有人能指出我正确的方向吗？ 我找到了连接到 Arduino 的说明，但很难将其转换为我的设备。
gft2gf2
2023-06-07 06:39:36
一体式/分体式电磁流量计接线图及符号说明
一体式电磁流量计接线图一体式电磁流量计端子符号说明分体式电磁流量计接线图分体式电磁流量计端子符号说明
sunrongsheng
2021-02-24 07:53:48
单相电表接线图 精选资料推荐
一般家用电表安装的都是单相电表，其具有能耗低、可靠性高等特点。而单相电表的接线，也是我们常会遇到的，接下来湖南云集就为大家讲解一下单相电表接线图及接线方法。单相电表的接线方式主要是分为直接接入法以及
一曲作罢
2021-07-09 06:00:28
稳压二极管的接线图
接线图如下： 当稳压管在反向接法时，当反向电压小于击穿电压时，反向电流很小，呈现的动态电阻很大。通常工作电流越大，动态电阻越小，稳压性能越好。 当反向电压大于击穿电压时，流过二极管的电流急剧增大，但是它两端的电压却基本不变，利用这一点可以用来稳压。 稳压管在准确的电压下...
wanglq2011
2021-11-12 07:11:32
P4全彩led显示屏户外LED显示屏
2022-11-23 15:27:10
超声波液位计接线图
超声波液位计接线图 超声波液位计是一种用于测量液位变化的测量仪表，常用于敞开式槽池、储罐、塔楼等设施的液位测量。由于其具有指向性强、方向性好、传播能量大、传播距离远等显著特点，在液位测量领域
人间烟火123
2020-06-19 14:12:08
英迈克伺服的说明书接线图更正
找了一个从老机器上卸任的英迈克伺服，听说可以串口485控制网上找了官方的说明书，浏览了一番。百度搜到3.0版本的 24页DB15 DB44接线图十分不严谨啊，标号正确，图形居然画反了！说错误也不为过
上海秉恒
2021-06-28 07:19:09

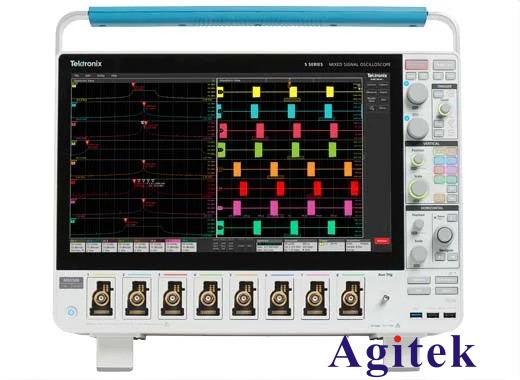

什么是泰克示波器控件接线图
