切比雪夫滤波器是一种在通带或阻带内具有等波纹特性的滤波器，其元件构成取决于具体类型（I型或II型）、阶数及设计参数（如截止频率、波纹系数和阻抗）。以下是其元件构成的详细说明：
1. 滤波器类型与结构
- I型切比雪夫滤波器：通带内具有等波纹，阻带单调衰减。
- II型切比雪夫滤波器：阻带内具有等波纹，通带单调衰减。
- 实现方式：可分为无源LC结构和有源RC结构。
2. 无源LC切比雪夫滤波器（以低通为例）
- 基本元件：电感（L）和电容（C），构成梯形网络。
- 拓扑结构：
- 奇数阶：通常以串联电感开始，后接并联电容，交替排列。
- 偶数阶：可能以并联电容或串联电感起始，具体取决于设计。
- 设计步骤：
- 确定参数：阶数（n）、通带波纹（dB）、截止频率（(f_c)）、负载阻抗（(Z_0)，通常为50Ω或75Ω）。
- 查归一化表格：根据阶数和波纹，查找归一化元件值（电感 (g_k) 和电容 (g_k)）。
- 频率与阻抗缩放：
- 电感实际值：(L_k = \frac{Z_0 \cdot g_k}{2\pi f_c})
- 电容实际值：(C_k = \frac{g_k}{2\pi f_c \cdot Z_0})
- 示例（3阶I型低通）：
- 结构：L-C-L 或 C-L-C（取决于阻抗匹配）。
- 元件值：通过查表计算得到具体数值。
3. 有源RC切比雪夫滤波器
- 核心元件：运算放大器、电阻（R）和电容（C）。
- 常用拓扑：
- Sallen-Key结构：适用于低阶设计，每阶需1个运放、2个电容及若干电阻。
- 多反馈（MFB）结构：提供更高阶数实现，需更多元件。
- 优点：无需电感，适合低频和集成电路设计。
- 设计步骤：
- 选择电路拓扑。
- 根据传递函数计算R和C值，通常借助滤波器设计软件或公式。
4. 关键设计考虑
- 波纹系数：影响元件值的敏感度，波纹越大，元件公差要求越严格。
- 品质因数（Q值）：高阶滤波器需高Q元件以减少损耗。
- 非理想特性：实际电感的寄生电阻、电容的ESR可能影响高频性能。
5. 应用场景
- 无源LC：高频射频电路、功率电子。
- 有源RC：音频处理、传感器信号调理等低频场景。
6. 设计工具
- 使用软件（如ADS、LTspice）进行仿真，验证幅频特性与波纹是否符合要求。
通过合理选择元件和拓扑，切比雪夫滤波器能实现陡峭的滚降特性，满足特定波纹需求，广泛应用于通信、音频及信号处理领域。
切比雪夫滤波器阶数影响什么
切比雪夫滤波器是一种常用的数字滤波器，用于对信号进行频率域处理。切比雪夫滤波器的阶数是一个重要的参数，它影响滤波器的性能和特性。 首先，我们需要了解什么是切比雪夫滤波器。切比雪夫滤波器是一种无限
2023-12-08 10:55:00
切比雪夫滤波器的设计步骤
引言 滤波器是一种对信号进行处理的设备，可以去除信号中的噪声或干扰，保留有用的信号成分。根据滤波器的频率响应特性，可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。切比雪夫滤波器是一种具有
2024-08-15 10:15:30
切比雪夫滤波器的综合设计
本节将详细讲解切比雪夫滤波器(ChebyshevI和ChebyshevII)的综合设计，结合之前电路仿真的工作，现将Chebyshev型滤波器集成到了滤波器设计App中，提供一个试用版本，并提供GitHub开源链接。
2022-10-10 09:35:13
比较巴特沃斯和切比雪夫滤波器的特点
巴特沃斯滤波器和切比雪夫滤波器是两种常见的模拟和数字滤波器设计方法。它们在信号处理、通信系统、图像处理等领域有广泛的应用。 引言 滤波器是一种对信号进行处理的系统，它可以去除信号中的噪声或干扰，保留
2024-08-15 10:19:30

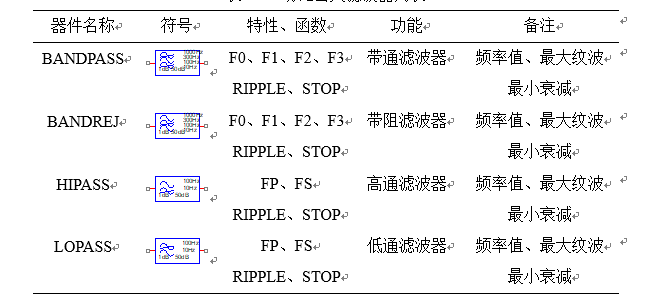

切比雪夫滤波器模型建立及测试
切比雪夫滤波器通过设置特定频率值、通带最大纹波和最小衰减值对信号进行滤波，并且滤波器输出特性与仿真类型息息相关。滤波器进行直流DC和偏置点仿真分析时按照输入信号为直流计算输出；滤波器进行瞬态仿真分析
2023-10-28 14:57:00
巴特沃斯滤波器和切比雪夫滤波器的区别
巴特沃斯滤波器和切比雪夫滤波器是两种常见的滤波器设计方法，它们在信号处理、控制系统、通信系统等领域有着广泛的应用。 引言 滤波器是一种用于选择性地通过或阻止信号的设备或算法。在实际应用中，我们经常
2024-08-15 10:18:11
在连续时间域中比较Papoulis滤波器和Chebyshev滤波器
本文详细对比了切比雪夫滤波器和Papoulis滤波器特性，并且得出结论切比雪夫滤波器要优于Papoulis滤波器。这里的Papoulis滤波器也叫勒让德滤波器或者L滤波器。可以学习下本文的研究方法，讨论如何通过移位雅可比多项式来替代勒让德多项式来推导Papoulis滤波器。
2023-06-10 09:11:15
椭圆函数LC带通滤波器的仿真及设计介绍
一定的波动;本文设计的滤波器要求带外近端抑制良好(可以用切比雪夫滤波器或椭圆函数滤波器来实现，但是从后面的分析看要使用LC滤波器，而用LC滤波器的话，使用切比雪夫形式电路元件的值过于小，很难实现，这个
60user20
2019-06-24 08:29:06

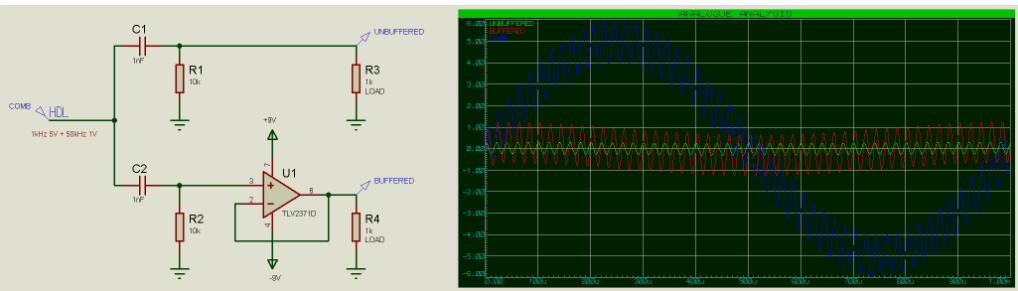

为什么要使用有源元件？有源滤波器的设计原理解读
