好的，我们来详细解释一下 MOSI 在驱动显示屏（特别是 SPI 接口屏幕）中的作用和工作原理。
? 核心概念：SPI 通信协议
显示屏（尤其是小尺寸的 TFT LCD, OLED 等）经常使用 SPI (Serial Peripheral Interface) 接口与微控制器（MCU，如 Arduino, STM32, ESP32, Raspberry Pi Pico 等）进行通信。SPI 是一种高速、全双工的同步串行通信总线。
一个基本的 SPI 连接需要 4 根信号线（有时为了节省引脚，会精简为 3 线模式）：
- SCLK (Serial Clock): 时钟信号线，由主设备（通常是你的 MCU）产生，用于同步数据传输。
- MOSI (Master Out Slave In): 主设备输出，从设备输入。这是最关键的一根线！它就是你要问的 MOSI。
Master: 指控制通信的主设备，即你的微控制器（MCU）。Out: 表示从这个主设备输出数据。Slave: 指从设备，即你的显示屏。In: 表示数据输入到这个从设备。- 简单说：MOSI 是 MCU 发送命令（Command）和数据（Data）给显示屏的通道。 屏幕上要显示的文字、图片的所有像素信息，以及控制屏幕的指令（如亮度调节、初始化设置等），都是通过 MOSI 这根线一位一位（bit by bit）地从 MCU 发送到显示屏的驱动芯片里。
- MISO (Master In Slave Out): 主设备输入，从设备输出。用于从设备（显示屏）向主设备（MCU）发送数据（例如，读回屏幕状态或显存数据）。对于纯显示输出的简单屏幕，很多时候 MISO 可以省略不接，因为不需要从屏幕读数据。
- CS / SS (Chip Select / Slave Select): 片选信号线。由主设备控制，用于选择激活哪一个从设备（如果总线上挂接了多个 SPI 设备）。当 CS 线被拉低（通常是低电平有效）时，对应的从设备（显示屏）才“监听” SCLK 和 MOSI/MISO 上的信号。
? MOSI 在驱动显示屏时的具体工作过程
- 初始化配置: MCU 启动后，首先通过 MOSI 线向显示屏的驱动芯片发送一系列初始化命令。这些命令告诉驱动芯片如何配置自身（如设置颜色模式、扫描方向、显示开关、对比度/亮度等）。这些命令按驱动芯片规定的特定格式通过 MOSI 传输。
- 设置写地址/窗口: 在发送图像数据（像素数据）之前，MCU 需要通过 MOSI 发送命令，告知驱动芯片接下来要写入数据的起始位置（X, Y坐标）和范围（宽度、高度）。这定义了一个“窗口”。
- 发送像素数据: 设置好窗口后，MCU 开始通过 MOSI 线持续发送实际的 RGB 像素数据。每个像素的颜色信息（例如 16位：R5G6B5，或 18位，或 24位）被转换成二进制数据流，在 SCLK 时钟的每个边沿（上升沿或下降沿，取决于配置），由 MOSI 线发送一位(bit)数据到显示屏驱动芯片。
- 驱动芯片收到这些数据流后，会将其存入内部的 GRAM (Graphics RAM) 中。
- 屏幕刷新: 显示屏的驱动芯片不断地读取自己的 GRAM，并将 GRAM 中的每个像素数据转换成对应的电压信号，驱动屏幕上的实际物理像素点发光（LCD）或发光（OLED），从而呈现出图像。这个过程通常是驱动芯片自动完成的，不需要 MCU 持续干预。
- 更新局部/全屏: 当需要更新屏幕内容时（例如动画、用户交互），MCU 只需重复步骤 2 和 3，通过 MOSI 将新的像素数据发送到 GRAM 的相应位置即可。驱动芯片会自动将新数据渲染到屏幕上。
? 为什么要理解 MOSI?
- 正确接线: 你必须将你使用的微控制器开发板（Arduino, ESP32等）上的 SPI MOSI 引脚连接到显示屏模块上标有 MOSI, DI (Data In), DIN (Data In), SDI (Serial Data In) 或类似名称的引脚上。接错线屏幕肯定不工作。
- 代码配置: 在编写程序驱动屏幕时，你需要正确配置 MCU 的 SPI 外设（设置时钟速率、模式-CPOL/CPHA）。初始化 SPI 后，你会使用像
SPI.transfer(),spi_write_blocking()这样的库函数，它们操作的核心就是把你要发送的数据（命令或像素值）通过 MOSI 线发送出去。 - 排查问题: 如果屏幕不亮或者显示异常，检查 MOSI 接线是否正确、接触是否可靠是一个基本的排查步骤。
? 总结
- MOSI (Master Out Slave In) 是 SPI 通信协议中的一条关键数据线。
- 在驱动 SPI 显示屏时，MOSI 是微控制器 (MCU) 向显示屏的驱动芯片发送控制命令和图像数据（像素值）的唯一通道。
- 显示屏上最终呈现的所有视觉信息，其原始数据都是通过 MOSI 线从 MCU 传输到显示屏驱动芯片的。
- 正确连接和配置 MOSI 是让 SPI 显示屏正常工作的必要条件。
? 附加说明：其他可能相关的信号线 (针对显示屏)
- DC / RS / A0 (Data/Command): 这是一个非常重要的附加控制线！它告诉驱动芯片当前通过 MOSI 发送的是命令 (Command) 还是 数据 (Data)。这通常不是标准的 SPI 信号，但对驱动屏幕至关重要。
- RESET (Reset): 硬件复位引脚，用于在启动时或异常时复位驱动芯片。
- VCC / GND: 电源和地。
- BL / LEDK: 背光控制引脚（对于 LCD屏）或阴极控制（对于某些 OLED），用于开关背光或调节亮度。
?️ 典型接线示意图 (4线 SPI + DC)
[MCU] [SPI 显示屏]
| |
| 3.3V/5V VCC |
|---------------------| (电源)
| GND GND |
|---------------------| (地)
| SCLK SCLK |
|---------------------|
| MOSI MOSI | (SDI/DIN)
|---------------------| ⬅️ **数据流主方向 (MCU -> Display)**
| CS CS |
|---------------------|
| DC DC | (RS/A0) ⬅️ 区分命令/数据
|---------------------|
| |
| (可选) MISO MISO | (SDO/DOUT)
|---------------------|希望这个详细的中文解释能帮助你彻底理解 MOSI 在驱动显示屏中的作用！?
P4全彩led显示屏户外LED显示屏
2022-11-23 15:27:10
OLED显示屏的驱动设计与实现
现在OLED显示屏在嵌入式系统中应用的越来越多。对于一些显示信息不太复杂，以显示信息为主的需求，我们一般会选择OLED显示屏。在这一篇中，我们将讨论OLED显示屏驱动的设计与实现。
2022-12-08 11:22:19
Linux驱动开发-编写OLED显示屏驱动
OLED显示屏在是智能手环，智能手表上用的非常的多，功耗低，不刺眼，优点特别多。本篇文章就介绍,在Linux系统里如何使用OLED显示屏，要使用OLED显示屏，大致分为两步: (1) 针对OLED显示屏编写一个驱动 (2) 编写应用层程序进行测试。
2022-09-17 15:19:05
LED全彩显示屏是如何驱动IC的
LED显示屏驱动产品主要包括行扫描驱动芯片和列驱动芯片，其应用领域主要为户外LED广告屏、半户外门头屏、室内LED显示屏、LED公交站牌显示及各种LED广告宣传牌。从显示屏类型上看，涵盖了LED单色
2021-06-28 17:47:40
LCD显示屏、LED显示屏、OLED显示屏有什么区别？
LCD显示屏、LED显示屏、OLED显示屏有什么区别？ LCD显示屏、LED显示屏和OLED显示屏是现代电子设备中常见的三种不同类型的显示屏技术。虽然它们都用于输出图像和视频，但它们在工作原理、图像
2023-12-11 14:29:59
LED显示屏的分类有哪些
LED小间距屏是一种灯珠间距小、高像素密度的显示屏。市场上一般都有高像素密度的显示屏。P2.5以下的LED显示屏称作LED小间距显示屏，选择高性能驱动IC，低灰高刷新率，箱体可水平、垂直方向无缝拼接。
2023-06-07 09:15:22
室内LED显示屏都有哪些工厂
距LED显示屏、LED全彩单元板各种LED异形屏的综合性led显示屏厂家，堪称led显示屏之家。P2会议室LED显示屏采用知MLED管芯及高品质灯珠；亮度高、视角大、颜色一致性好；使用知M驱动IC，参数波动系数小；PCB板采用大规模集成电路设计，稳定性好。 P2会议室LED显示屏制作采
2023-05-11 09:14:50
液晶显示屏与led显示屏的区别
在现代电子设备中，显示屏是人机交互的重要界面。随着科技的发展，显示屏技术也在不断进步，其中液晶显示屏（LCD）和LED显示屏是两种主流的显示技术。它们在显示原理、性能、应用领域和成本等方面都有
2024-10-12 10:39:28
斑梨电子树莓派4.3寸DSI显示屏800×480轻薄屏设计MIPI显示屏
2023-03-04 17:59:40
透明LED显示屏
2022-05-24 11:28:26
LED显示屏技术方案
LED显示屏控制系统（LED Display Control System），又称LED显示屏控制器、LED显示屏控制卡。它是组成LED显示屏的核心部件、主要负责接收来自计算机串行口或DVI接口的画面及视频显示信息，置入帧存储器，按分区驱动方式生成LED显示屏所能识别的串行显示数据和扫描控制时序。
2023-06-21 09:44:27

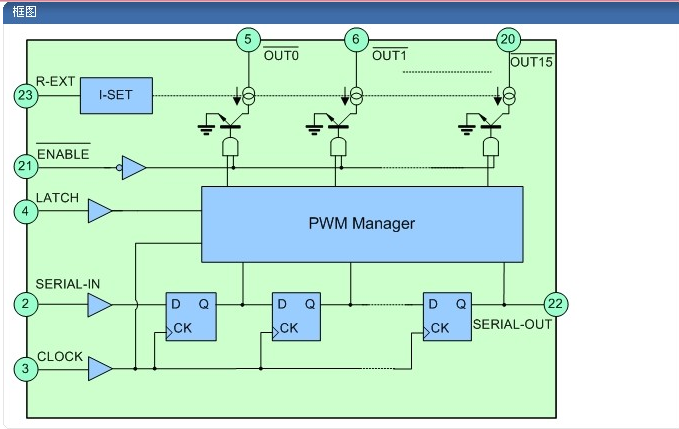

LED显示屏模组逻辑驱动芯片：SM245的功能和应用
LED显示屏模组逻辑驱动芯片是LED显示屏中的重要部件，它负责控制LED灯珠的亮度和颜色，从而实现图像和视频的显示。随着LED显示屏应用范围的不断扩大，对于逻辑驱动芯片的需求也在不断增加。 逻辑驱动
2024-02-25 10:37:20
LED显示屏驱动IC技术的重要性和作用
LED显示屏，不仅能有效地传递利民信息，还能为受众带来无以伦比的视听享受。尤其是LED显示屏驱动IC技术，其对LED显示屏优质的显示质量起着重要的作用。下面，我们就具体地来了解一下LED显示屏驱动IC技术的作用吧！
2020-08-11 11:57:51

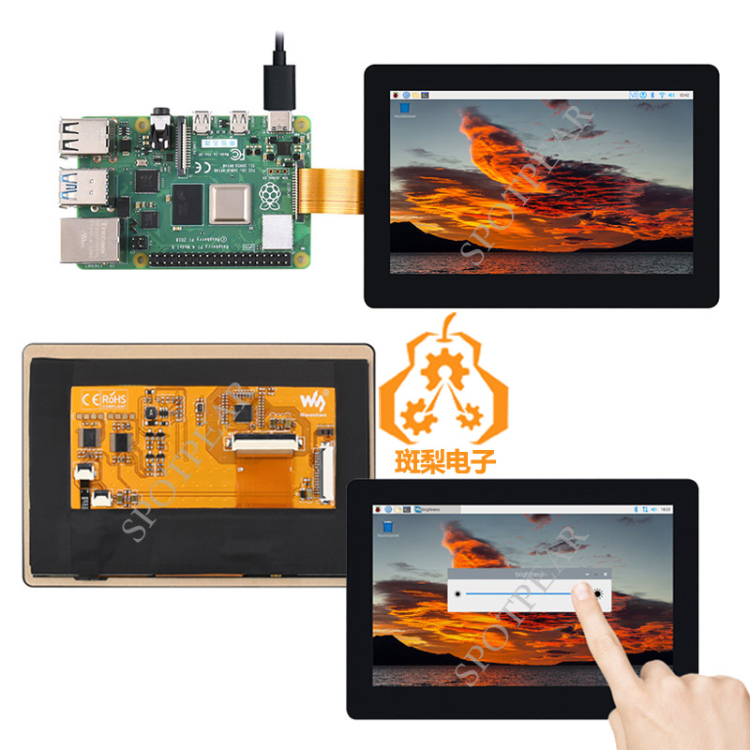

斑梨电子树莓派5寸DSI显示屏800×480轻薄屏设计MIPI显示屏
2023-02-28 16:00:56
什么是LED异形显示屏？
LED异形显示屏是指为实现各种形状和应用场合的需要而定制的LED显示屏。一块大尺寸的LED显示屏是由很多单个LED显示屏组成。而单个迈普光彩LED显示屏又是由箱体和多个显示屏模组组成，外壳可根据要求
2023-04-27 10:21:40
LED全彩显示屏驱动IC的演进及趋势
在LED全彩显示屏的工作当中，驱动IC的作用是接收符合协议规定的显示数据（来自接收卡或者视频处理器等信息源），在内部生产PWM与电流时间变化，输出与亮度灰度刷新等相关的PWM电流来点亮LED。驱动IC和逻辑IC以及MOS开关组成的周边IC，共同作用于LED显示屏的显示功能并决定其呈现的显示效果。
2019-06-09 17:34:00
led显示屏的扫描方式原理_led显示屏的p代表什么
显示屏的控制及驱动带来了新的更高的要求。现在一般的室内LED显示屏，通用的控制方法均采用行列分控模式，即通常所说的扫描模式，目前来说LED电子显示屏的驱动模式有静态扫描和动态扫描，静态扫面又分为静态实像素和静态虚拟，动态扫描也分为动态实像和动态虚拟。
2020-03-26 14:52:56
透明LED显示屏灌封设备
2021-11-23 09:47:32
如何解决LED显示屏花屏的故障
导致LED显示屏花屏的原因，还可能是显卡的问题，或者驱动问题。试着把显示屏后面的接收卡的网线拔掉按接收卡上的调试按钮，看屏体扫描是否正常。
2020-01-03 16:20:33

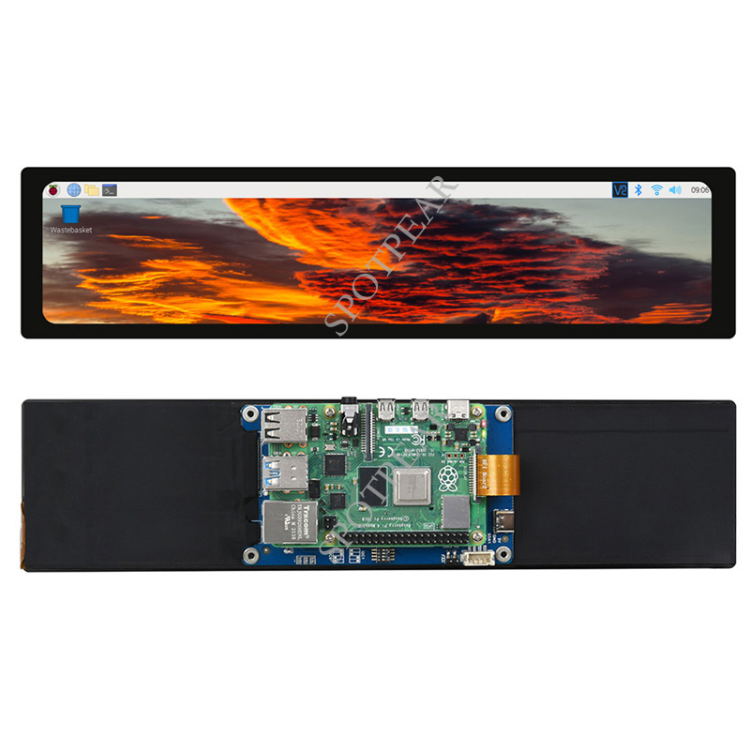

斑梨电子 树莓派DSI显示屏11.9寸320×1480电容触摸屏MIPI LCD显示屏
