自耦变压器的基本原理是：它只有一个带有多个抽头的连续绕组，通过共用部分绕组的方式同时实现升压或降压及电路耦合的功能。 这与普通的双绕组变压器（一次绕组和二次绕组相互隔离）有着本质区别。
以下是其工作原理的关键点解析：
-
单一绕组与共用部分：
- 自耦变压器只有一个绕组，这个绕组同时充当一次绕组（输入侧） 和二次绕组（输出侧）。
- 绕组上至少有一个额外的分接点（或称抽头）。
- 输入电压（通常是电源）连接在绕组的两个端子（例如 A 和 N）之间。
- 输出电压则从一个端子（通常是 A 或 N） 和某个分接点（例如 a）之间引出。
- 绕组连接在输入和输出端之间的部分（例如从 A 到 a 的部分）是共用的。它同时承载一次电流和二次电流。
-
电磁感应原理的核心：
- 和所有变压器一样，自耦变压器的工作基础仍然是电磁感应（法拉第定律）。
- 当交流电压施加到输入端（例如 A-N）时，流过该绕组的交流电流会在整个铁芯中产生交变磁通（主磁通 Φ）。
- 这个交变磁通会贯穿整个共用绕组的所有部分。
- 根据法拉第电磁感应定律，在贯穿这个交变磁通的任何一个绕组段上，都会感应出电动势。
- 因此，在输出端子（例如 A-a）之间，会感应出与输入电压成比例的交流电压。
-
电压变换（变压比）：
- 输出电压的大小取决于输出抽头点（a）到公共参考点（通常是 A 或 N）之间的绕组匝数（N₂） 与 输入端子之间的总绕组匝数（N₁） 的比例。
- 变比 (K) 定义为：
K = N₂ / N₁ = U₂ / U₁（忽略损耗，近似成立）。 - 降压： 如果输出匝数（N₂）小于输入总匝数（N₁）（即 a 点抽在总绕组的中间位置），则输出电压（U₂）小于输入电压（U₁），实现降压。例如，从 220V 降到 110V。
- 升压： 如果输出匝数（N₂）大于输入总匝数（N₁）（这要求分接点 a 位于绕组末端 N 的外侧延伸，不太常见），则输出电压（U₂）大于输入电压（U₁），实现升压。例如，从 110V 升到 220V。
-
电流关系：
- 输入电流（I₁）流经输入端子之间的整个绕组（N₁）。
- 输出电流（I₂）流经输出端子之间的绕组段（N₂）。
- 在共用绕组段（例如 A-a 段，设其匝数为 N₂） 中，流过的电流是输入电流（I₁）和输出电流（I₂）的矢量差（即 I₁ - I₂）。
- 功率平衡：（忽略损耗时）输入功率 ≈ 输出功率，即 U₁ I₁ ≈ U₂ I₂。
- 由于 U₂ = K * U₁，代入可得 I₂ ≈ I₁ / K （在降压模式下 K<1，I₂ > I₁；升压模式反之）。绕组共用段流过的电流 (I₁ - I₂) 小于负载电流 I₂（降压时）或输入电流 I₁（升压时）。
-
优点（相比于双绕组变压器）：
- 节省材料与成本： 因共用了部分绕组（传导电流小），铁芯和铜线的用量减少。
- 体积小、重量轻、效率高： 得益于材料节省和损耗降低（铜损小）。
- 电压调节范围大： 通过设置多个分接点或使用滑动触头，输出电压可在大范围内平滑调节。
- 良好的电压调整率（限流能力）： 等效阻抗较小，负载变化时输出电压变化相对小。
-
缺点与限制：
- 电气不隔离： 这是最大的缺点！输入侧和输出侧电路直接通过共用绕组电气连通，没有隔离。这带来安全隐患（例如输入侧的火线可能会直接出现在输出端），也可能在发生故障时将低压侧电路抬高到高压电位。
- 短路电流大： 等效阻抗较小，发生短路时电流冲击更大。
- 谐波传递： 一侧的谐波更容易影响另一侧。
总结图例说明：
降压型自耦变压器（U₁ > U₂）
(A)------<共用段>------(a)------<串联段>------(N)
输入电压 U₁ (A-N) 输出电压 U₂ (A-a)
电流 I₁ 电流 I₂
共用段电流 = I₁ - I₂- 输入端子： A（高压端）， N（公共端/中性端）。
- 输出端子： A（高压输出端）， a（低压输出端/抽头点）。
- 总绕组 (N₁): A 到 N。
- 共用绕组 (N₂): A 到 a (承载 I₁ - I₂)。
- 仅输入电流流过的绕组： a 到 N (仅承载 I₁)。
关键一句话： 自耦变压器利用单一绕组的抽头和共用部分，通过电磁感应实现电压变换，但其本质是输入输出电路共享绕组并直接电气连接，不具备电隔离性。其变压比的设定由抽头位置决定。
自耦变压器降压启动原理是什么
自耦变压器降压启动原理是一种广泛应用于电动机启动过程中的技术。 自耦变压器降压启动原理概述 自耦变压器降压启动是一种利用自耦变压器对电动机进行降压启动的方法。其基本原理是利用自耦变压器的变比特性，将
2024-08-07 10:38:25
变压器的基本原理是什么
..矿井维修电工高级工试题一、单项选择题：(共50 个，每小题0.5分，共计25 分)1、 变压器的基本原理是(B)。A. 电流的磁效应B ．电磁感应C．楞次定律D ．磁路欧姆定律2、 对称三相绕组
kudy
2021-09-06 09:26:35
自耦变压器的工作原理 自耦变压器与隔离变压器的区别
变压器是电力系统中不可或缺的设备，它们用于改变电压等级，以满足不同用电设备的需求。在众多变压器类型中，自耦变压器和隔离变压器因其独特的工作原理和应用场景而备受关注。 自耦变压器的工作原理 自耦变压器
2024-12-10 09:30:42
自耦变压器的工作原理，自耦变压器的相关参数值怎么算
自耦变压器是一种特殊的变压器，其与普通变压器最大的不同在于其具有一个共享线圈的设计。这种设计使得自耦变压器能够实现更高的效率和较小的尺寸。而要计算自耦变压器的相关参数值，则需要考虑多个因素。在本文中，我们将详细介绍如何计算自耦变压器的相关参数值。
2023-07-11 17:04:33
自耦变压器工作原理 自耦变压器的特点
自耦变压器是一种常用的电力变压器，它具有特有的工作原理和特点。下面将详细介绍自耦变压器的工作原理和特点。 一、自耦变压器的工作原理 自耦变压器是由一个共享同一磁路的主绕组和副绕组构成的，主绕组包括了
2024-02-04 10:24:45
自耦变压器的应用领域 自耦变压器的优缺点
自耦变压器的应用领域 自耦变压器因其结构特点，在多个领域有着广泛的应用： 电力系统 ：在电力系统中，自耦变压器常用于电压调节和功率传输。它们可以在不同电压等级之间转换电力，以满足远距离输电的需求
2024-12-10 09:32:16
自耦变压器是什么？有什么作用？
自耦变压器是什么？有什么作用？ 自耦变压器是一种特殊类型的变压器，其具有一个共享的线圈作为其主次线圈。相比传统的双绕组变压器，自耦变压器的绕组只有一个，它既是输入侧的主线圈，又是输出侧的次线圈
2023-11-20 15:13:40
变压器的基本原理及作用说明

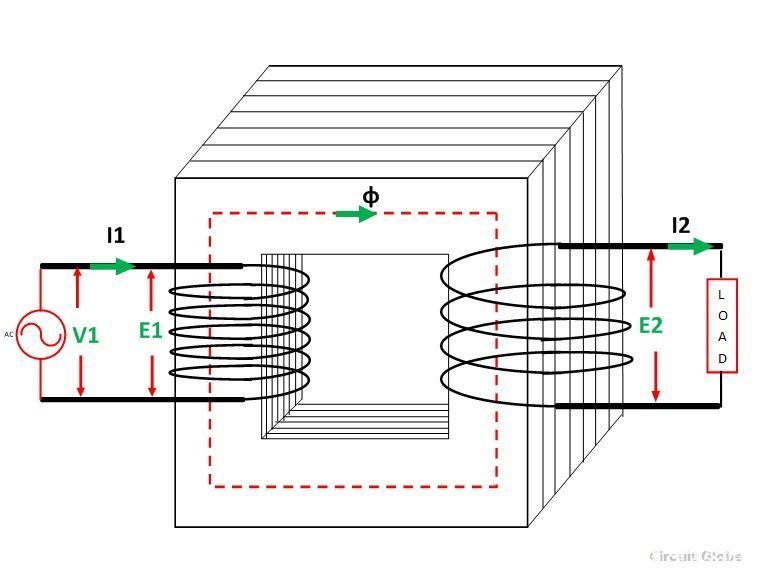

变压器工作的基本原理是法拉第电磁感应定律或两个线圈之间的互感应。下面解释变压器的工作原理。变压器由放置在叠层硅钢芯上的两个独立绕组组成。
