声光控开关电路原理图分析

BM无信号输入，V1处于静止放大状态，因为C3的隔直作用，V2基极无偏置电压而处于截止状态，导致V3的Vbe为0使得V3也处于截止状态，C4上面无电压，VT的控制极没有提供足够的导通电压，VT处于截止状态，EL没有足够的电流，处于熄灭状态。

松光牌声光控延时开关的市场占有率较高，根据实物绘出的原理图如附图所示。交流220V电压经灯泡ZD后，由二极管D1～D4整流，再经R1和R2分压在c1上产生10V左右的电压，给控制电路供电，IC是四2输入与非门斯密特触发器。

并联开关电路也叫升压开关电路或Boost 电路，并联开关电路的原理图和等效电路图如图1-3所示。

串联开关电路也叫降压开关电路或Buck电路。串联开关电路的原理图和等效电路图如图1-l（a）、（b）所示。

这款简单声光控制电子开关具有声音信号和光信号控制功能，当有光照射时，开关电路处于关闭状态，而当光信号比较弱时，开关电路受声音信号的控制，使用这种开关，人们不必在黑暗中摸索开关，也不必担心点长明灯费电

声光控延时开关的电路原理图见图1所示，电路中的首要元器件是运用了数字集成电路CD4011，其内部富含4个独立的与非门，使电路构造简略，作业牢靠性高。

声光控电子开关电路主要由声控电路。光控电路。触发及延时电路。控制电路供电电路。受控电路等组成，其实本电路主要用于夜晚或光线较暗的时间使用，可以起到自动控制的作用，当外部环境中有声音发出时，都会启动开关，灯泡将自动点亮，一分钟后会自动熄灭。

晶体管开关电路在现在电路设计中十分常见。三极管开关电路分为两大类，一类是经典的TTL三极管开关电路，一类是MOS管开关电路。三极管和MOS管作为开关管时，有很多相似之处，也有不同之处，那么在电路设计时，两者之间该如何选择呢？

前面介绍了几种光控开关电路，都用到了继电器，现在再介绍两种开关电路，分别是是触摸电子开关电路和三极管延时开关电路，也用到了继电器，小伙伴们可以进行对比学习一下。

并—串联开关电路也叫Boost-Buck开关电路或Cuk开关电路。实际上，它是一个并联开关电路后接一个串联开关电路而成的。

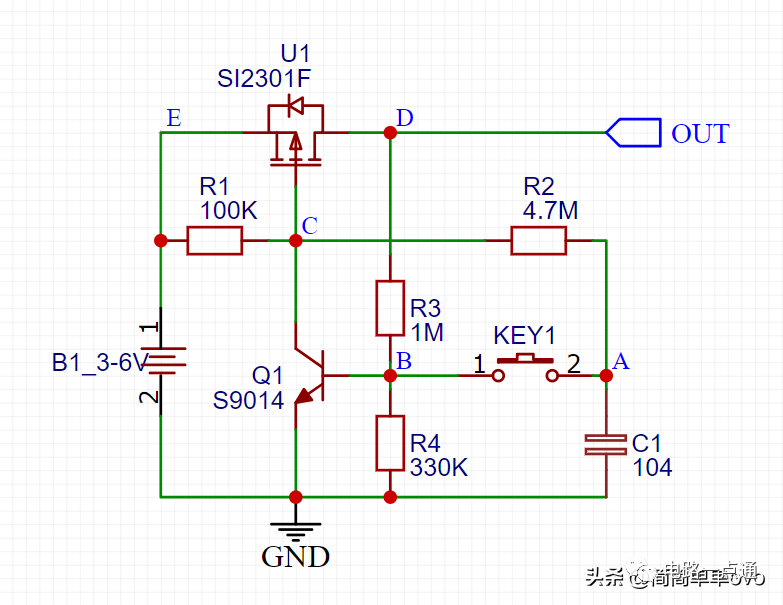

最近从网上看到一个单键电子开关电路，觉得还挺有意思的，比较适合DIY。虽然之前也分析过一个单键电子开关电路，但是相对来说，当时的电路还是比较繁琐的，用的器件比较多，而且有一定的静态功耗，不算是一个

本文主要介绍了时控开关符号和时控开关电路图。

晶体管开关电路在现在电路设计中十分常见。经典的74LS、74ALS等集成电路内部采用晶体管开关电路，但只有普通的驱动能力。三极管开关电路分为两大类，一类是经典的TTL三极管开关电路，一类是MOS管开关电路。

声光控制延时开关主要由声控开关、光控开关、延时电路几部分组成。

可以控制六种不同电路的开关用六路开关电路原理图表示。它经常用于必须从一个位置管理多个设备或照明灯具的情况。图中显示了实现此功能的交换机接线。

该卤素灯开关电路仅适用于直流卤素灯。卤素灯提供良好的光线并具有出色的效率。

XL-1B声光控延时节电开关（电路如附图所示，图中元件及序号均为笔者所加），广泛应用于楼梯过道、卫生间等一些需要自动照明的场所。

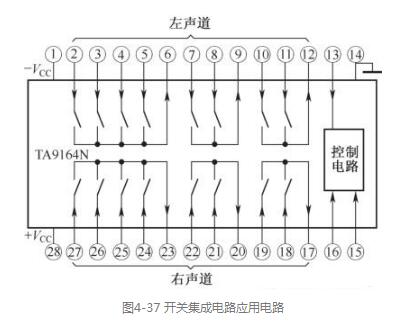

在一些高档音响设备中，采用开关集成电路构成功能转换开关电路，图4-37所示是一种这样的开关集成电路应用电路。

   上文和大家讨论了PMOS的负载开关电路，使用PMOS来控制后继电路的开关。然而在日常应用中PMOS可供选择的类型较少，价格也相对昂贵。因此选用NMOS作为开关电路选型范围较多，成本也更加划算，尤其针对一些低压1V、1.8V、3.3V大电流应用中更有优势。

声光控灯电路一般由声波信号放大器、光控电路及电子开关电路（一般采用晶闸管作为电子开关）等几部分组成，其电路工作原理很简单，话筒将接收到的声波信号转为电信号并经放大器放大后通过电子开关去控制灯泡的工作。

开关电路是一种电子电路，主要用于控制电流的通断状态。它可以通过开关元件的通断状态来实现电路中电流的开关。根据不同的分类标准，开关电路有不同的类型。例如，根据开关状态，开关电路可以分为常开型和常闭型

BJT（Bipolar Junction Transistor，双极结型晶体管）开关电路的设计涉及多个方面，包括电路的基本结构、工作原理、参数计算以及实际应用中的注意事项等。以下是对BJT开关电路

本文主要介绍了三款电子定时开关电路图。

声光控制指通过利用声音以及光线的变化来控制电路实现特定功能的一种电子学控制方法。声光控制延时节电电路包括声控，光控传感元件，放大器和由555构成的单稳态延时电路及降压整流电路。
