三极管驱动继电器电路图讲解

一个采用单片机IO口输出的5V电压通过8050三极管的发射极驱动一个工作电流为400~450mA的继电器，以下是电路图：

三极管驱动继电器电路可行吗？ 三极管驱动继电器电路是一种常用的电路设计，它可以实现对继电器的控制和驱动。在本文中，我将详细介绍三极管驱动继电器电路的原理、优点、应用和注意事项。 一、三极管驱动继电器

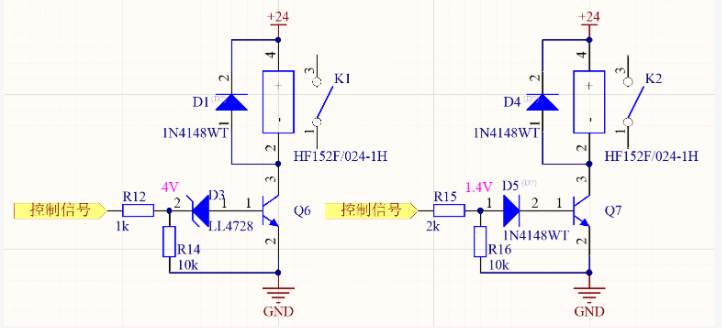

继电器的驱动方式有很多种，比如用三极管驱动，2003芯片驱动等，其中用三极管驱动继电器是比较有性价比的一种电路驱动方式，应用比较广泛，电路核心的工作原理是让三极管工作在饱和区/截止区，让三极管像一个开关一样工作来控制继电器的工作状态

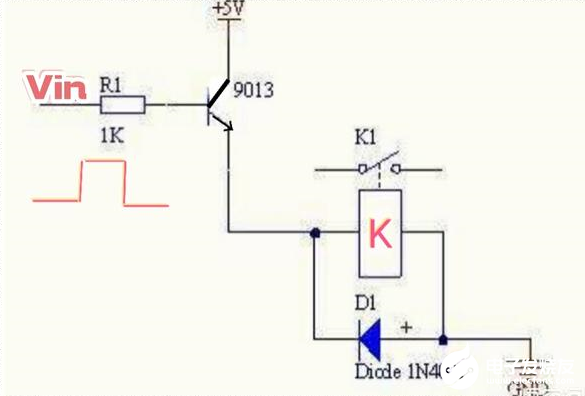

来源：电工学习网 继电器线圈需要流过较大的电流(约50mA)才能使继电器吸合，一般的集成电路不能提供这样大的电流，因此必须进行扩流，即驱动。 图1 所示为用NPN型三极管驱动继电器的电路图，图中阴影

三极管的射极接法；由于三极管采用射接接法，继电器在发射极上会吸走电压，而且射极接法只能接低阻抗负载。故，三极管采用集电极驱动方式来驱动继电器。

不大，所以需要的驱动电流比较大，所以我们不能直接用单片机IO口来驱动继电器，一般是采用集成IC比如2003芯片，或者三极管来驱动继电器工作，我们需要通过MCU控制三极管的通断，进而通过三极管的通断来控制继电器线圈的通断。

三极管和2003驱动的继电器线圈反向电动势保护电路的设计

在用三极管驱动继电器工作时，不论所用的三极管是PNP型还是NPN型，一般都是将继电器接在三极管的集电极，很少见到将继电器接在三极管的发射极，这是为什么呢？

三极管驱动继电器时，为什么要在继电器线圈两端并联一个二极管呢？这到底有什么作用？很多新手并不明白其中的作用。

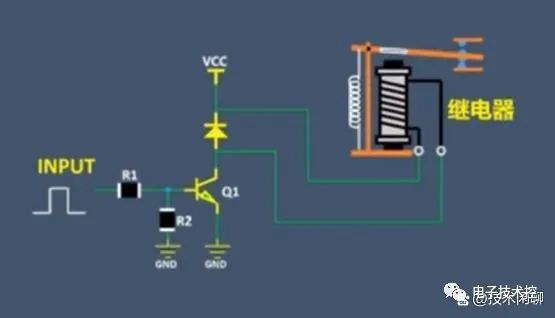

当NPN三极管的基极接收到高电平信号时，三极管导通，允许电流从其集电极流向发射极。这个电流通过继电器线圈，使继电器吸合，其触点状态发生改变（常开触点闭合，常闭触点断开）。

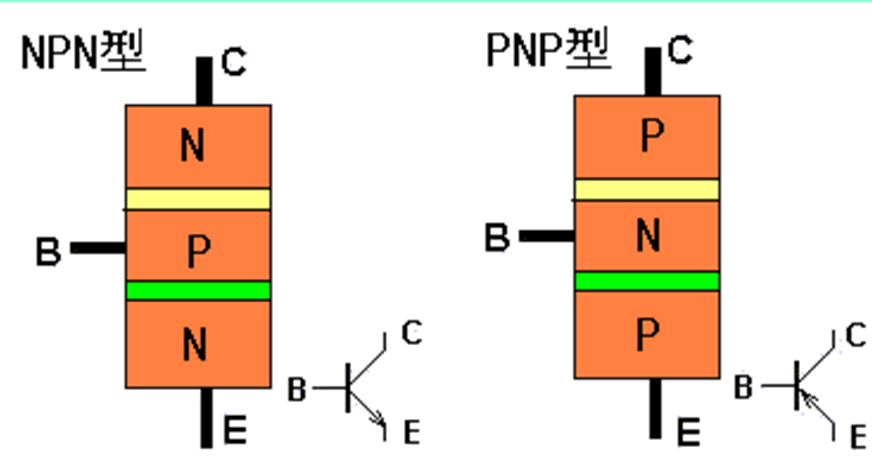

三极管不是继电器，但是在用作开关功能时可以看作是继电器的功能，但是本质上与继电器存在很大的区别。下面和大家分析一下继电器和三极管的基本知识，以及他们之间所存在的区别。

三极管驱动继电器时，为什么要在继电器线圈两端并联一个二极管呢？这到底有什么作用？ 三极管驱动继电器时，为了保护三极管和继电器，往往需要在继电器线圈两端并联一个二极管。这个二极管在电子电路中被

三极管驱动继电器时，并联二极管到底有什么作用？ 并联二极管在三极管驱动继电器的电路中起到了重要作用。通过详细的解释，本文将介绍并联二极管在这个电路中的角色、原理和具体作用，以及如何正确地使用它。在

数字三极管电路图 所谓数字三极管，就是将三极管的基级分压限流电阻与三极管集成在一起，作为一个基础电子元器件使用，取代两个电阻与一个三极管构成的电路；

三极管是不是相当于一个继电器？ 三极管与继电器在原理和功能上有着显著的区别，它们不能简单地归为同一类别。在本文中，我将介绍三极管和继电器的工作原理、结构特点以及它们在不同应用中的优缺点，并详细阐述

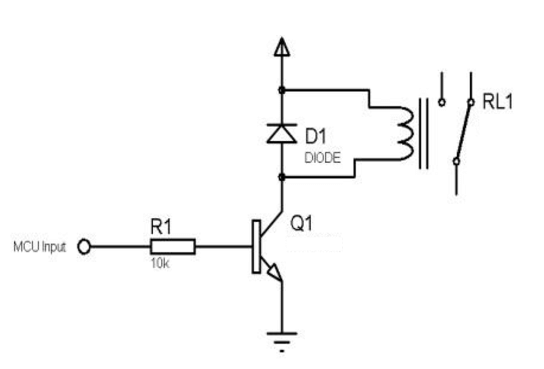

我们一般采用三极管作为继电器驱动电路，而NPN三极管是充当低侧开关，这意味着NPN导通时，三极管本身将成为继电器线圈的接地路径，下面是一个继电器驱动电路，我们可以把继电器线圈等效成线圈电感Lcoil

一款采用两个三极管及继电器构成的输出短路保护电路，输出短路保护电路由三极管VT1、VT2及继电器K构成，K的常开触点K1接在XL4016的输出端（即稳压电源的正输出端）。

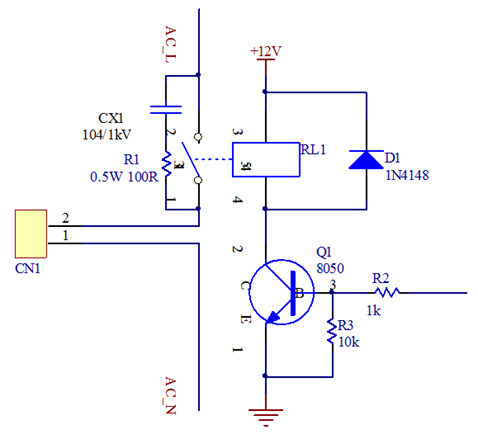

三极管开关电路常用于驱动继电器、电磁阀、水泵、LED等电气件。本文以继电器驱动电路为例进行设计，电路原理如图1所示。 图片

择使用NPN三极管来驱动继电器呢？ 首先，我们需要了解什么是继电器。继电器是一种电气开关设备，可以使一个电路中的控制信号来控制另一个电路中的负载。继电器的结构通常由电磁铁和一组开关触点组成。当电磁铁被激活时，开关触点就会闭合或断

对应于开关的断开与闭合两种状态。开关三极管广泛应用于各类开关电路，例如各类电子负载控制、开关电源电路、继电器驱动电路、脉冲电路等。

三种工作状态：截止区，饱和区和放大区。当工作在饱和区时，发射极与集电极之间的电压非常小，相当于短路，就相当于开关作用，所以，三极管两大作用：小信号的放大和开关作用。 继电器主要是由线圈，衔铁，触点构成，通过电磁效应，在

对应于开关的断开与闭合两种状态。开关三极管广泛应用于各类开关电路，例如各类电子负载控制、开关电源电路、继电器驱动电路、脉冲电路等。

三极管的驱动电路分析是一个复杂但关键的过程，它涉及对三极管工作原理的深入理解，以及其在电路中的具体应用。本文将从三极管的基本概念、工作原理、驱动电路设计、工作状态分析以及实际应用等方面进行详细探讨。
