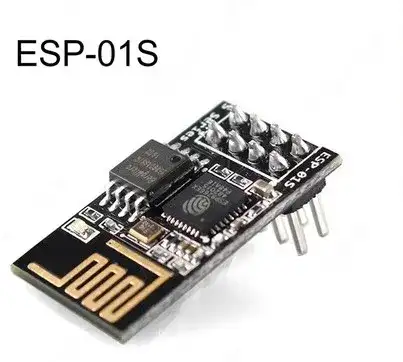

以下是 ESP-01S 模块的标准引脚定义及详细说明（基于常见规格，实际请以模块丝印为准）：
ESP-01S 引脚图（正面俯视，从左到右共8个引脚）
┌───┬───┬───┬───┬───┬───┬───┬───┐
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | ← 引脚序号
| RST|ADC |IO0|IO2|GND|TX |RX |VCC| ← 主要功能
└───┴───┴───┴───┴───┴───┴───┴───┘引脚功能详解：
-
GND
- 接地（电源负极），需与外部电路共地。
-
GPIO 2 (IO2)
- 通用输入输出引脚，上电时需为高电平（避免低电平导致启动失败）。
- 可用于控制继电器、LED等。
-
GPIO 0 (IO0)
- 关键引脚，决定模块启动模式：
- 高电平（3.3V）：正常启动（运行固件）。
- 低电平（GND）：进入固件烧录模式（刷机时使用）。
- 常态需保持高电平，否则无法正常启动。
- 关键引脚，决定模块启动模式：
-
RST
- 复位引脚，低电平有效（短暂接地触发重启）。
- 正常工作时悬空或接高电平。
-
ADC
- 模拟输入（电压测量），输入范围 0~1V（注意：超过1V可能损坏芯片）。
- 如需测量更高电压，需用电阻分压电路。
-
RX
- 串口接收端（TTL电平），连接外部设备的TX引脚。
- 波特率通常为115200。
-
TX
- 串口发送端（TTL电平），连接外部设备的RX引脚。
-
VCC
- 电源正极，必须使用 3.3V 直流供电，严禁接5V！
- 建议电流 ≥500mA（WiFi传输时功耗较高）。
关键注意事项：
-
供电要求
- 必须使用 3.3V 稳压电源，直接接5V会烧毁芯片！
- 若使用USB转TTL工具，需确保其支持3.3V电平（禁用5V引脚）。
-
启动模式配置
- 正常启动：GPIO0 接 3.3V（或悬空，内部有弱上拉）。
- 烧录固件：GPIO0 接地 → 上电 → 烧录 → 断开接地 → 重启。
-
无线干扰
- 高频WiFi信号可能干扰ADC测量，若需精确采集建议禁用WiFi。
-
固件兼容性
- 不同固件（如AT指令、MicroPython）可能占用特定引脚，需查阅对应文档。
典型应用场景接线：
ESP-01S 外部设备（如USB转TTL）
───────────────────────────────
VCC → 3.3V 电源（稳定）
GND → GND
TX → RX (接收端)
RX → TX (发送端)
RST → 悬空（或通过按钮接地复位）
GPIO0 → 3.3V（正常启动）
GPIO2 → 悬空或接外设（如LED限流电阻）如需进一步控制继电器或传感器，可参考具体外设的电压及电流要求设计驱动电路。建议在IO口增加保护电阻（如220Ω~1kΩ）。
怎样去使用基于stm32f1的esp01s驱动库呢
@基于stm32f1的esp01s的驱动库及使用基于用户zero_rose的驱动改进，文章来源STM32的ESP01驱动库_面向对象的形式第一次写博客，如有错误请多包涵。话不多说，直接上部分代码
Green_LJ
2022-01-21 12:41:08
基于机智云与STM32的ESP01S智能配网实战：从调试工具到APP联动
本文聚焦智能硬件配网核心痛点，提出基于机智云物联网平台、ESP01S无线模块与STM32主控的智能配网方案。该方案通过烧录GAgent固件的ESP01S模块封装底层网络协议，以简洁AT指令接口降低
2026-03-26 18:07:02
为什么这在ESP-01上有效，但在ESP-01S上无效？
的数据引脚在 esp 的引脚 2 上。我还知道，当我在 ESP01S 模块上运行闪烁测试时，我必须指定内置 LED 在引脚 2 上 - esp01 指定不需要让闪烁工作。这可能是原因 - 引脚 2
iiiegsd
2023-05-25 07:58:17
ESP-01/01S 烧录固件

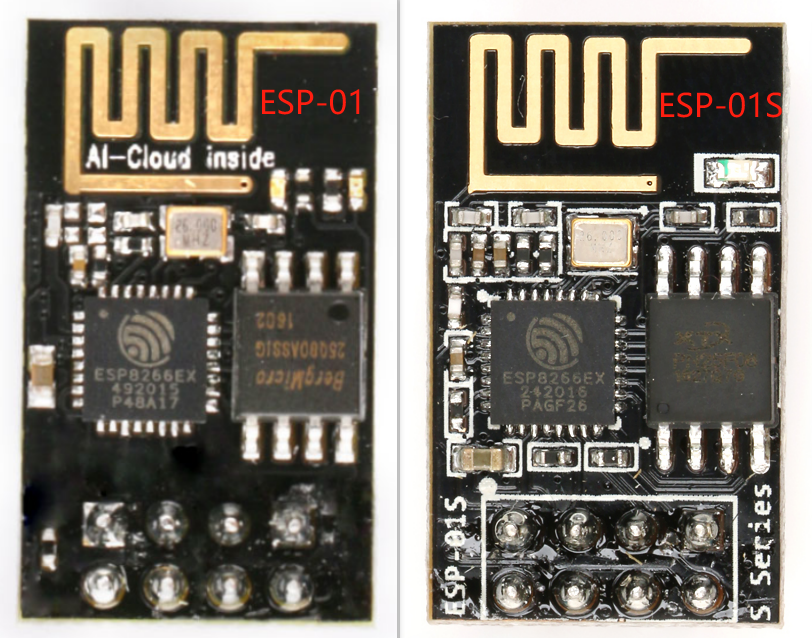

一、ESP-01 与 ESP-01S 的区别 引脚：ESP-01S 的 IO0、RST 和 EN 引脚内置上拉，ESP-01 则没有。 丝印：ESP-01S 背面有引脚定义丝印，ESP-01 则没
