变频器接线方法

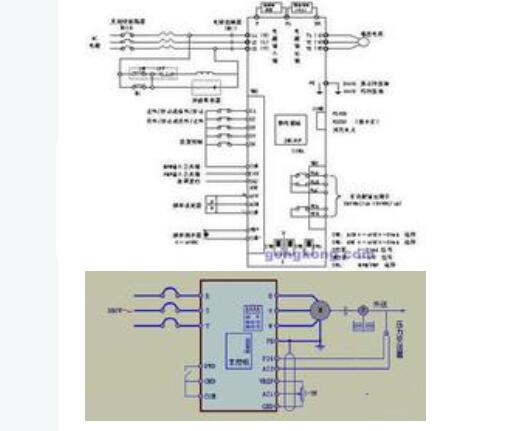

变频器的基本接线图见图10-7。

从上图可以看出，变频器的结构是，先把工频电源，整流成直流，逆变成可变电压和频率的电源来带动电机，任何变频器都一样，只要接对主回路和控制回路就好了。

长距离布线时，由于受到布线的寄生电容充电电流的影响，会使快速响应电流限制功能降低，接于二次侧的仪器误动作而产生故障。因此，最大布线长度要小于规定值。不得已布线长度超过时，要把Pr．156设为1。

　　变频器的参数调整需要根据实际情况进行设置，以确保变频器的控制效果和稳定性。在调整参数时，需要仔细阅读使用说明书，了解参数含义和设置方法，同时需要注意负载类型和工作条件等因素的影响，以避免因参数设置不当而导致电机和变频器损坏。

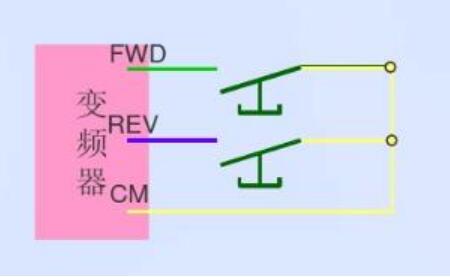

压力传感器与变频器接线方法 变频器的接线方法 PLC外部按钮的接法 第一种S/S和0V短接按钮开关接到PLC的24V 第二种S/S和24V短接按钮开关接到PLC的0V

变频器,PLC编程

电源应接到变频器输入端R、S、T接线端子上，一定不能接到变频器输出端（U、V、W）上，否则将损坏变频器。接线后，零碎线头必须清除干净，零碎线头可能造成异常，失灵和故障，必须始终保持变频器清洁。在控制台上打孔时，要注意不要使碎片粉末等进入变频器中。

变频器（Variable-frequency Drive，VFD）是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。

变频器

电工技术

电工

电工基础,变频调速器

变频器控制端子接线是变频器安装和使用过程中的重要环节，正确的接线方式可以保证变频器的正常运行和安全使用。本文将详细介绍变频器控制端子的接线方法，包括接线原理、接线步骤、接线注意事项等内容，以帮助用户

。COM接口的接线方法非常重要，如果接线不正确，可能会导致变频器不能正常工作，甚至损坏变频器。 一、COM接口的基本概念 1.1 COM接口的定义 COM接口是一种串行通信接口，主要用于实现计算机与外部设备之间的数据传输。COM接口通常由两部分组成

。 检查变频器滤波器的规格和参数 确认滤波器的输入/输出电压、电流、频率等参数与变频器和负载匹配。 准备接线工具和材料 准备适当的接线工具，如螺丝刀、剥线钳、接线端子等。 断开电源 在接线前，确保变频器和滤波器的电源已断开，以

单相电机通常需要特殊的电路才能实现变频控制，常用的方法是采用单相变频器控制单相电机。以下是单相电机接线方法

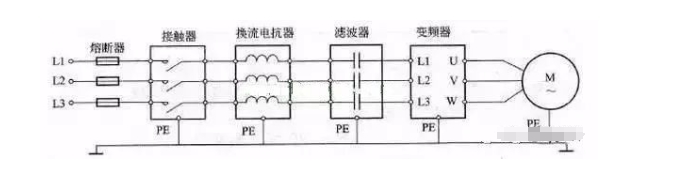

变频器的接线一般可以分为主回路接线和控制回路接线，为了能够更好的说明变频器的正确接线，我们参考以下变频器接线图来说明问题，其他变频器也是类似的接线，再给大家分享一些端子的含义以及功能解释。

多台变频器同步控制是指通过一定的控制策略和方法，实现多台变频器在运行过程中的同步运行，以满足生产过程中对速度、位置、转矩等参数的精确控制需求。 多台变频器同步控制的基本原理 多台变频器同步控制

无极调速能够实现变频器的连续或者任意频率的运行也是常用的变频方法，主要有模拟量和通信控制的方法完成。

变频器接线端子说明  变频器是一种用来调节电机转速的设备，它通过改变电机的电流和频率来控制电机的转速。而变频器的接线端子则是变频器内部电路的重要组成部分，它连接着变频器的各个功能模块和电机，在变频器

信号线与动力线必须分开走线：使用模拟量信号进行远程控制变频器时，为了减少模拟量受来自变频器和其它设备的干扰，请将控制变频器的信号线与强电回路（主回路及顺控回路）分开走线。距离应在30cm以上。即使在控制柜内，同样要保持这样的接线规范。该信号与变频器之间的控制回路线最长不得超过50m。

电源应接到变频器输入端R、S、T接线端子上，一定不能接到变频器输出端（U、V、W）上，否则将损坏变频器。接线后，零碎线头必须清除干净，零碎线头可能造成异常，失灵和故障，必须始终保持变频器清洁。在控制台上打孔时，要注意不要使碎片粉末等进入变频器中。

三相变频器改220V单相方法接线是一项技术性很强的工作，需要对变频器的工作原理和接线方式有深入的了解。下面本文将详细介绍三相变频器改220V单相的接线方法。 准备工作 在进行三相变频器改220V单相接线

变频器外部控制接线方法如下：打开变频器的控制面板，我们会发现，面板的下面是一排接线端子，我们所有对变频器的连线，都是从这一排接线端子引出来的。

使用维护好变频器，特别是在变频器发生故障时，如何快速查出并解决变频器故障尤为重要。下面，笔者结合实际，对变频器的变频器使用和变频器使用维护方法进行了总结。

本文首先阐述了变频器制动电阻的接线方法，其次介绍了制动电阻的构成，最后阐述了制动电阻的安装。

变频电机的接线方法包括以下几个步骤： 　　接地线：在接线前，首先需要将变频器和电机的金属外壳接地，以确保电路的安全。

本文主要介绍了变频器控制柜接线图及安装方法。
