以下是使用STM32读取HX711称重传感器模块的详细步骤和代码示例：
核心原理
HX711是24位高精度ADC模块，通过2线串行通信（DT数据线 + SCK时钟线）输出数据。
硬件连接
| HX711引脚 | STM32连接 | 说明 |
|---|---|---|
| VCC | 3.3V/5V | 电源 |
| GND | GND | 地线 |
| DT | GPIO输入引脚 | 数据线（如PA0） |
| SCK | GPIO输出引脚 | 时钟线（如PA1） |
代码实现（基于HAL库）
1. 初始化GPIO
// 引脚定义
#define HX711_DT_GPIO_Port GPIOA
#define HX711_DT_Pin GPIO_PIN_0
#define HX711_SCK_GPIO_Port GPIOA
#define HX711_SCK_Pin GPIO_PIN_1
void HX711_Init(void) {
// SCK配置为推挽输出
GPIO_InitTypeDef GPIO_InitStruct = {0};
GPIO_InitStruct.Pin = HX711_SCK_Pin;
GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
GPIO_InitStruct.Pull = GPIO_NOPULL;
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
HAL_GPIO_Init(HX711_SCK_GPIO_Port, &GPIO_InitStruct);
// DT配置为上拉输入
GPIO_InitStruct.Pin = HX711_DT_Pin;
GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
GPIO_InitStruct.Pull = GPIO_PULLUP;
HAL_GPIO_Init(HX711_DT_GPIO_Port, &GPIO_InitStruct);
// 初始拉低SCK
HAL_GPIO_WritePin(HX711_SCK_GPIO_Port, HX711_SCK_Pin, GPIO_PIN_RESET);
}2. 读取HX711原始数据
int32_t HX711_Read(void) {
volatile int32_t data = 0;
// 等待DT变低（数据就绪信号）
while (HAL_GPIO_ReadPin(HX711_DT_GPIO_Port, HX711_DT_Pin) == GPIO_PIN_SET);
// 读取24位数据（高位在前）
for (uint8_t i = 0; i < 24; i++) {
// 产生时钟上升沿
HAL_GPIO_WritePin(HX711_SCK_GPIO_Port, HX711_SCK_Pin, GPIO_PIN_SET);
delay_us(1); // 短暂延时（需自定义微秒延时函数）
// 左移并读取数据位
data <<= 1;
if (HAL_GPIO_ReadPin(HX711_DT_GPIO_Port, HX711_DT_Pin) == GPIO_PIN_SET) {
data++;
}
// 产生时钟下降沿
HAL_GPIO_WritePin(HX711_SCK_GPIO_Port, HX711_SCK_Pin, GPIO_PIN_RESET);
delay_us(1);
}
// 发送第25个脉冲选择增益128（下一次读取通道A）
for (uint8_t i = 0; i < 1; i++) {
HAL_GPIO_WritePin(HX711_SCK_GPIO_Port, HX711_SCK_Pin, GPIO_PIN_SET);
delay_us(1);
HAL_GPIO_WritePin(HX711_SCK_GPIO_Port, HX711_SCK_Pin, GPIO_PIN_RESET);
delay_us(1);
}
// 扩展符号位（24位补码转32位有符号）
if (data & 0x00800000) data |= 0xFF000000;
return data;
}3. 数据滤波函数（可选）
#define SAMPLE_COUNT 5 // 采样次数
int32_t HX711_Read_Average(void) {
int64_t sum = 0;
for (uint8_t i = 0; i < SAMPLE_COUNT; i++) {
sum += HX711_Read();
HAL_Delay(5); // 间隔采样避免干扰
}
return (int32_t)(sum / SAMPLE_COUNT);
}关键细节
-
时序要求：
- 时钟频率建议 < 100kHz（每个脉冲周期 > 10μs）。
- 使用精确延时函数（可通过SysTick或TIM定时器实现微秒延时）。
-
数据格式处理：
- 原始数据为24位补码，需扩展为32位有符号整数。
- 计算公式：
真实值 = (原始值 - 零点偏移值) / 比例系数
-
校准步骤：
int32_t zero_offset; // 零点值（空载时读数） float scale_factor; // 比例系数（= 已知重量 / (有载读数 - 零点值)） void Calibrate(void) { zero_offset = HX711_Read_Average(); // 空载读取 // 放置已知重量物体后读取 int32_t known_weight_value = HX711_Read_Average(); scale_factor = 1000.0 / (known_weight_value - zero_offset); // 假设已知重量=1000g }
常见问题解决
-
数据不稳定：
- 增加硬件滤波（DT引脚并联104电容）。
- 提高电源质量（避免开关电源干扰）。
- 增加软件采样次数。
-
通信失败：
- 检查SCK/DT是否接反。
- 确保HX711供电正常（VCC≥4.5V）。
- 用逻辑分析仪检查时序是否符合手册要求。
通过以上步骤，您可稳定读取HX711数据并实现电子秤功能。实际应用中需根据传感器量程调整校准参数。
怎样去编写STM32F103读取HX711的程序代码呢
如何利用STM32F103去读取HX711呢？怎样去编写STM32F103读取HX711的程序代码呢？
一个黄人
2021-12-13 06:11:35
MCU HX711读取模块的相关资料分享
■ HX711读取模块通过对于 磁悬浮地球仪拆解 中，悬浮物所受到的磁力随着空间和电流的变化，可以建立起被控对象的数学模型。除了在理论上可以电磁相互作用力进行测量之外，通过实验完成数据的拟合，帮助
神船大幅
2021-11-04 08:06:23
hx711是什么
hx711是一个很常见的压力传感器模块，精度很高，在平时做嵌入式开发的时候也常常遇到。但是在网上找到的代码往往都很老了，用现在常用的stm32板子都或多或少有一些问题，尤其是在一些购买该模块地方那里
h1654155216.9102
2021-08-04 06:19:21
STM32压力传感器信号采集-24位AD HX720 HX711原理是什么？
STM32压力传感器信号采集-24位AD HX720 HX711原理是什么？
K_Ming
2022-01-27 07:01:37
Hi3861如何使用HX711模块进行称重？
我想使用润和的Hi3861开发板连接HX711称重模块并进行称重，HX711称重模块已经使用过Arduino与其示例代码完成称重，我仿造Arduino的称重代码将其移植到Hi3861上，但是称重一直
jf_10767501
2023-03-20 23:30:27
带HX711的ESP-07不工作要怎么处理？
我目前正在尝试使用带有 esp-07 的 hx711 从称重传感器获取读数。我正在使用 HX711 库，但我无法从中读取任何内容。有什么帮助吗？
hfgdzc
2023-02-27 09:27:28

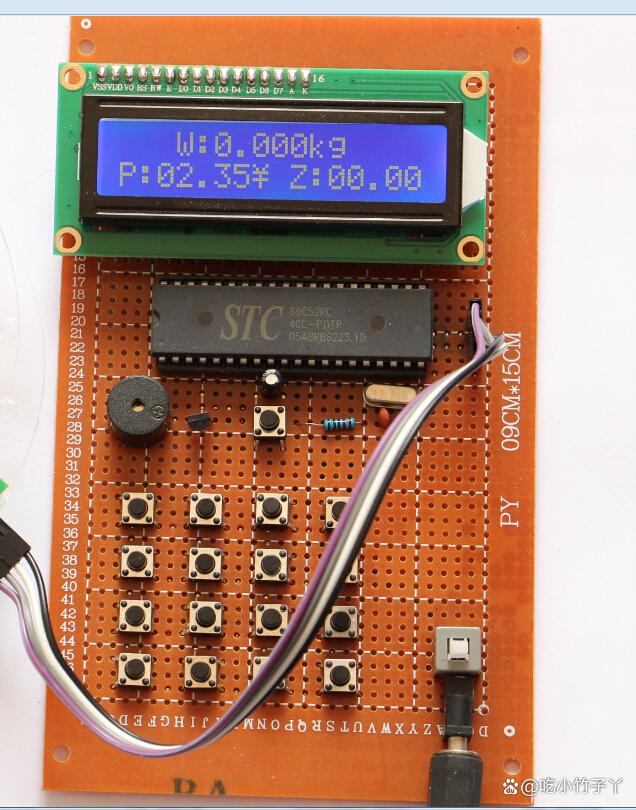

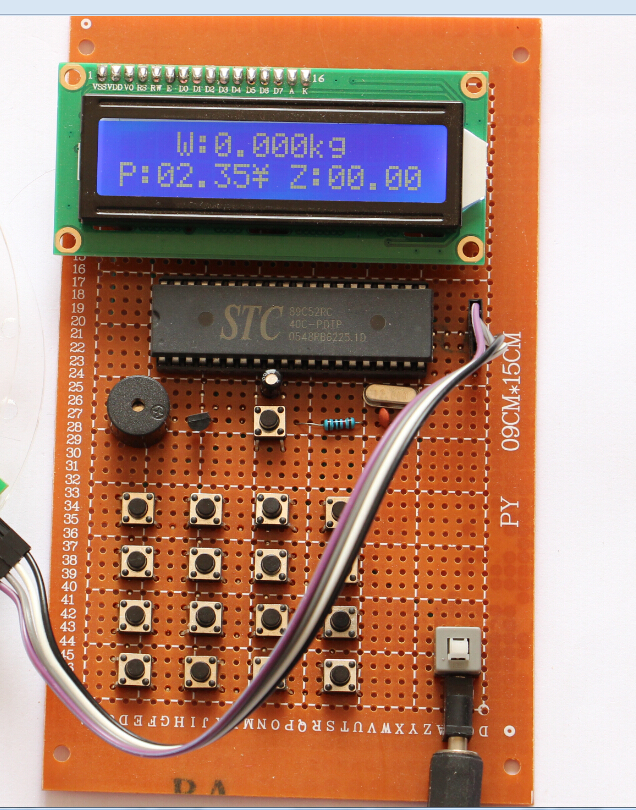

51单片机hx711称重及程序
