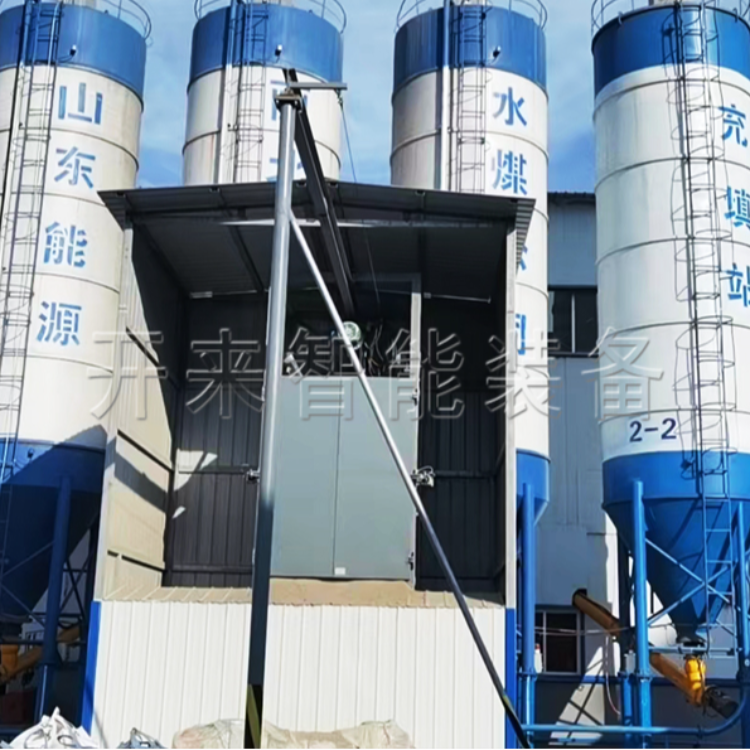

气力输送系统是一种利用气流（通常是空气）在封闭管道中输送粉状、颗粒状或小块状散装固体物料的技术。它本质上是用空气作为动力和载体来“吹”或“吸”物料，实现物料的转移。

以下是关于气力输送系统的关键要素：

核心原理：
- 利用空气流动产生的动能或压差（压力或真空），使物料颗粒悬浮在气流中（稀相输送）或推动物料集团形成料栓（密相输送），从而沿着管道进行定向移动。
主要类型：

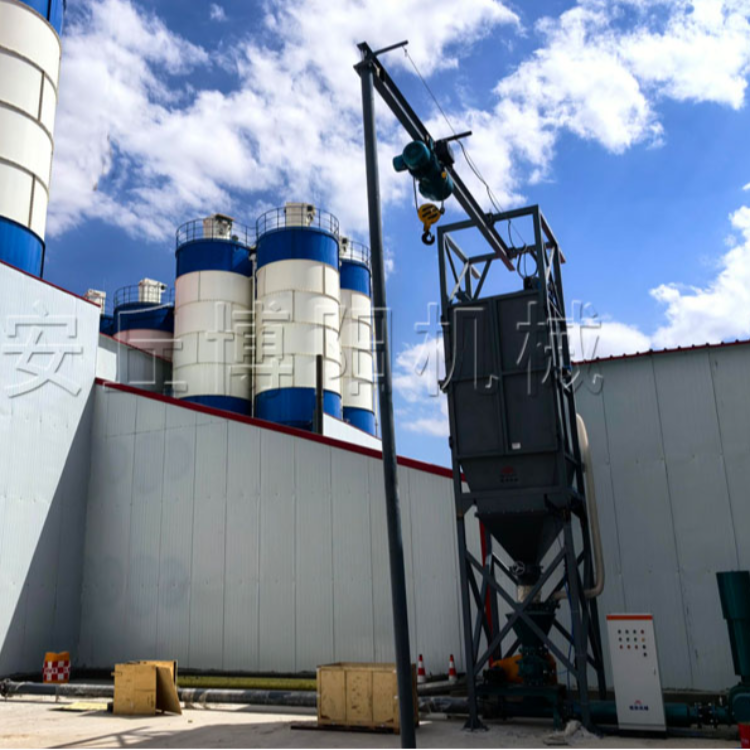

- 正压输送系统：
  - 原理： 风机或压缩机在输送管道的起点（发送装置）产生高于大气压的气流，将物料吹入管道并推向终点（接收仓）。
  - 特点： 输送距离长、输送能力大。物料在正压下被推送。
  - 常见发送装置： 旋转供料器、发送罐（压送罐）、文丘里喷射器、仓泵。
- 负压输送（真空输送）系统：
  - 原理： 真空泵或风机在输送管道的终点（接收仓）产生负压（真空），将物料通过吸嘴或入口从起点（料斗、容器、地面）吸入管道，并抽吸到接收仓。
  - 特点： 物料在负压下被吸入，适用于从开放或低压容器中取料，防止灰尘外泄（更清洁）。输送距离和输送能力通常小于正压系统。
  - 常见发送装置： 吸嘴。
- 混合系统：
  - 原理： 结合正压和负压系统，例如先用负压系统将物料从多个点吸入中央接收仓，再用正压系统将物料从中央仓输送到更远的最终目的地。
系统主要组成部件：

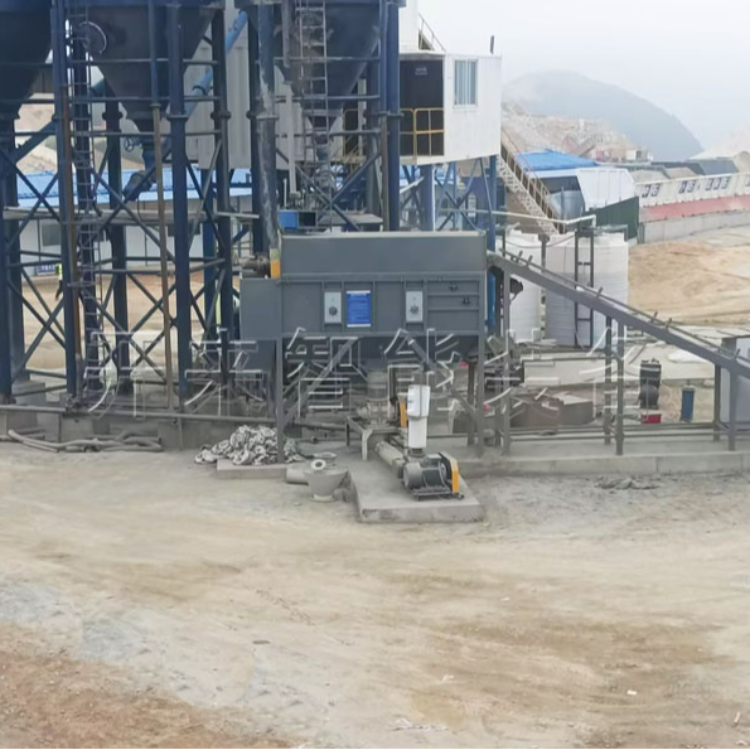

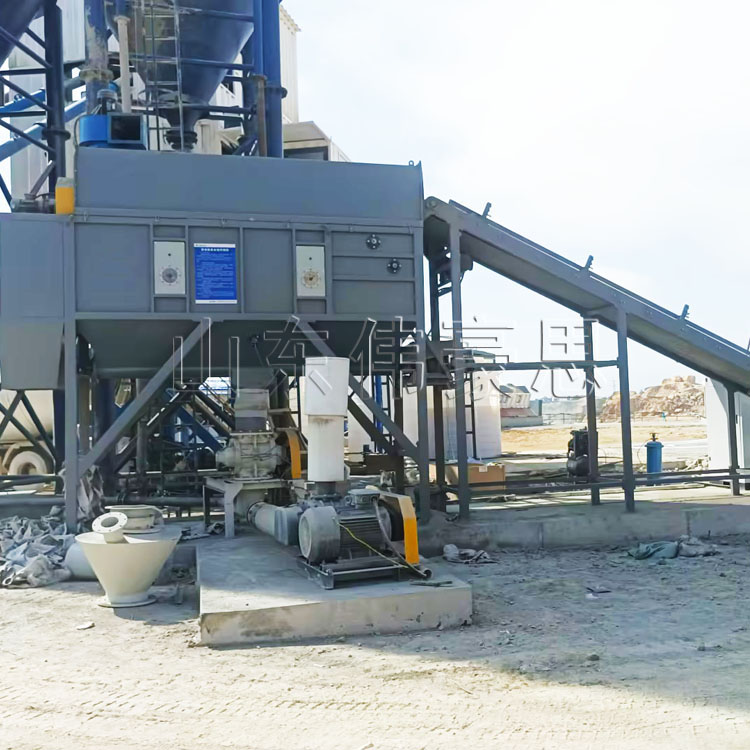

- 气源装置： 提供气流动力的设备，如罗茨鼓风机、离心风机、空压机（及后续的干燥、过滤设备）或真空泵。
- 发送装置/取料点： 将物料引入气流并送入管道的设备（如旋转供料器、发送罐、吸嘴、文丘里管）。

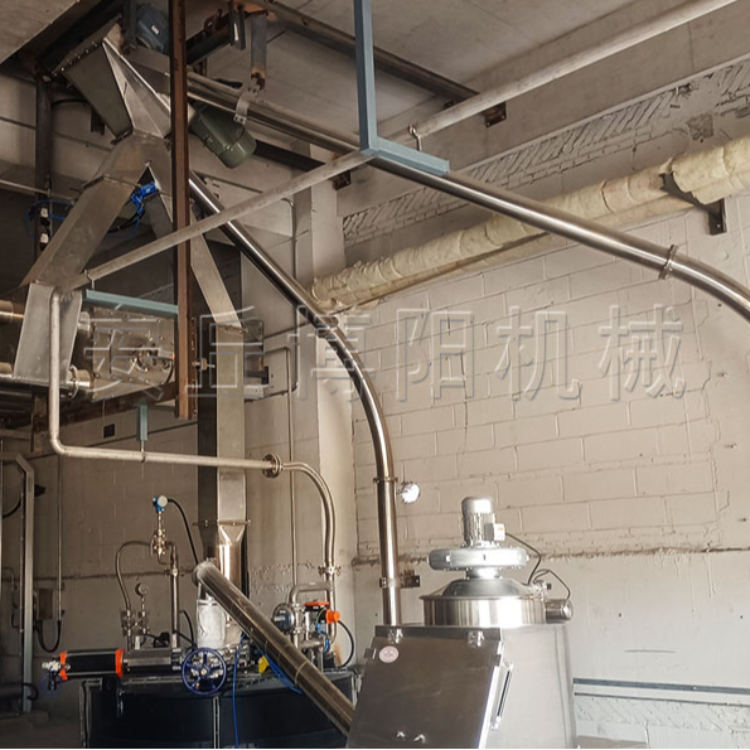

- 输送管道： 密闭的管道网络（通常为钢管或耐磨管道），物料与空气的混合物在其中流动。

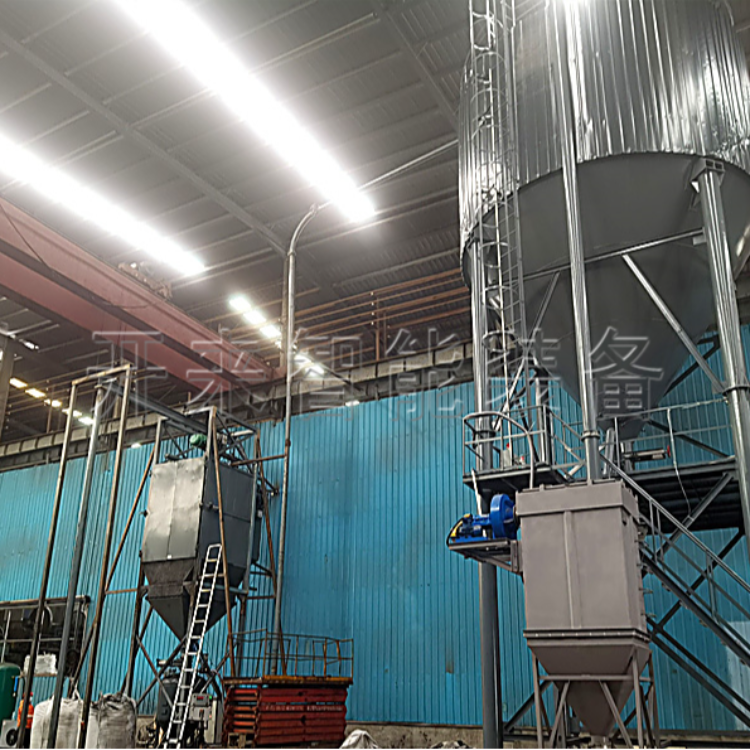

- 分离装置： 在输送终点将物料从空气中有效地分离出来（如旋风分离器、袋式除尘器、滤芯除尘器）。

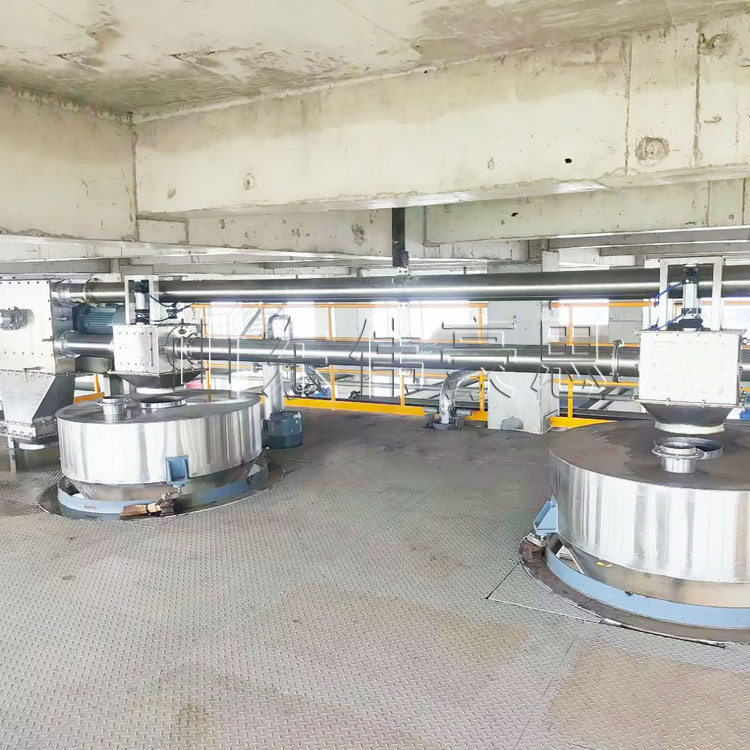

- 接收仓/料斗： 储存分离后物料的容器。
- 除尘器： 过滤分离装置排出的尾气，回收细小粉尘，满足环保排放要求（常与分离装置集成或作为其后端）。
- 控制系统： 自动控制整个系统的启动、运行、停止、料位检测、压力/流量监测、安全联锁等。
- 阀门与配件： 换向阀、关断阀、挠性接头、弯头、观察窗等，用于控制物料流向、隔离系统、连接管道、改变方向等。
按物料流动状态分类：
- 稀相输送：
  - 物料浓度低（固气比小）。
  - 气流速度高（通常>15-18 m/s）。
  - 物料颗粒基本均匀悬浮在气流中被吹送。
  - 管道磨损较大，适用于易流动、磨损性小的物料或较长距离（正压稀相应用广）。
- 密相输送：
  - 物料浓度高（固气比大）。
  - 气流速度低（通常<10-12 m/s）。
  - 物料在管道中呈非悬浮状态，形成断续的料栓（柱塞流）或密集的沙丘状流动。
  - 管道磨损较小，能耗相对较低，适用于易碎、磨损性强或需低破碎率的物料。需要特殊设计的发送器（如发送罐）和控制系统。
主要优点：
- 灵活性： 管道布置灵活，可绕过障碍物，适应复杂厂房结构，改变输送路线相对容易。
- 密闭性： 整个过程在密闭管道中进行，有效防止物料泄漏、粉尘飞扬，保护环境，保障工人健康，减少物料损失和污染风险。尤其适合有毒、有害、易爆或昂贵物料。
- 自动化程度高： 易于实现自动化控制和远程操作，减少人工干预。
- 空间利用率高： 管道可架空或沿墙敷设，节省宝贵的车间地面空间。
- 多点供料/卸料： 通过阀门设计，可实现从多个起点向一个终点输送，或从一个起点向多个终点输送。
- 低维护： 没有复杂的机械运动部件（如链条、皮带、刮板），维护相对简单。
- 物料保护： 惰性气体输送可用于易燃易爆物料；密相输送可降低物料破碎率。
主要缺点/挑战：
- 能耗： 产生气流需要消耗能量，系统压降大时能耗较高。
- 管道磨损： 高速流动的物料（尤其是硬质、有棱角的颗粒）会对管道（特别是弯头）造成磨损，需采用耐磨材料或结构。
- 物料限制： 对物料特性（粒度、密度、湿度、粘性、磨蚀性、易碎性等）敏感。过大、过重、过湿、易粘结结块的物料不适合或需要特殊设计。
- 分离与除尘要求： 在终点需要高效可靠的分离和除尘设备。
- 噪声： 风机/空压机等设备运行时可能产生噪声。
广泛应用领域：
- 化工： 塑料颗粒、化肥、颜料、催化剂、树脂等。
- 食品： 面粉、糖、奶粉、谷物、可可粉、添加剂等。
- 制药： 药品原料、辅料、颗粒剂等。
- 建材： 水泥、飞灰、石膏粉、沙子、石英砂等。
- 电力： 燃煤电厂的飞灰、石灰石粉输送（脱硫）。
- 塑料橡胶： PVC粉、橡胶颗粒、碳黑等。
- 冶金： 金属粉末、氧化铝粉、矿粉等。
- 环保： 粉煤灰、污泥（脱水后颗粒）输送。
